271
安装维修保护说明 71.06199.02 - CN

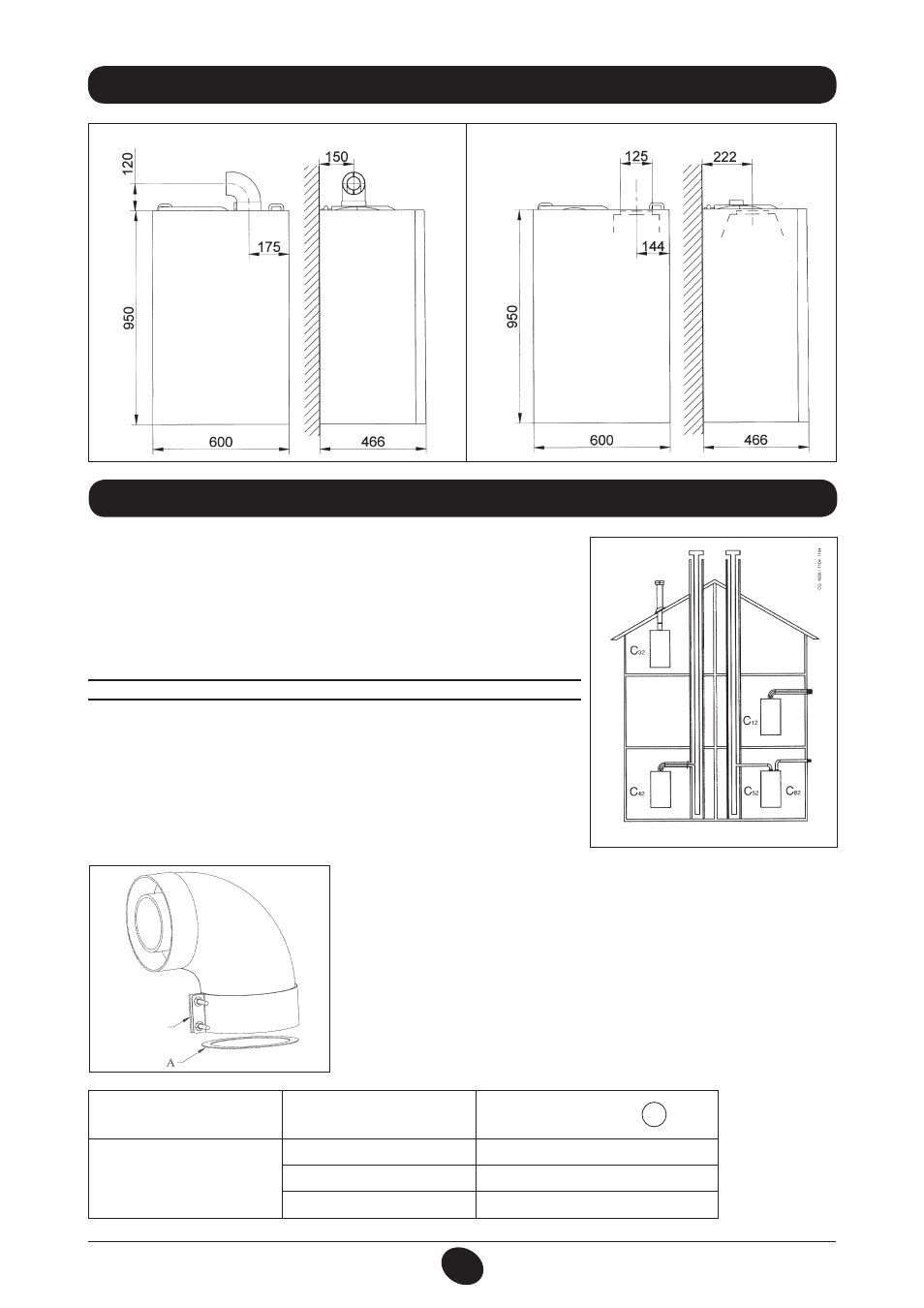

15. 锅炉尺寸
图 5
24 BIC FF 24 BIC
CG_1848 / 1104_0702
CG_1848 / 1104_0703
16. 进气-排气管的安装
如果是向建筑物外排气，排气-进气管应伸出墙外至少18mm，便于安放
铝盖以及密封圈，避免渗水。
管子伸向墙外的最小坡度应为每米长度1cm。
• 使用一个90度的管子可以减少整个管道1m的长度
• 使用一个45度的管子可以减少整个管道0.5m的长度
第一个90度的角不计算在最大管道长度内。
0805_2901 / C
G_2073
图 7
固定接口
锅炉型号 长度 (m) 进气隔片的使用
A
24 BIC FF
0,5 73
0,5 ч 2 80
2 ч 4 不
型号 24 BIC FF
我们所提供的配件可以帮助更加简单而灵活地安装锅炉，后面将会对配
件进行详细介绍。
该锅炉可以连接同轴、垂直或水平安装的进气-排气管。 通过使用分离
器，还可以将进气管和排气管进行分离。
安装锅炉时必须使用锅炉厂家提供的配件。
警告： 为保证尽可能安全使用该设备，必须用固定架将排气管良好地固定在墙上.
… 同轴（同心）排气-进气管
这种类型的管子可以从建筑物外部和LAS类型的烟囱中，进行燃气的排气
和阻燃空气的进气
90度的同轴角可以进行360度的旋转，所以排气-进气管能够从任何方向连
接锅炉。 这个同轴角还可以作为另一个同轴角的补角或者45度管的补角。
图 6
