… СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход. Приток воздуха
для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для
воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме
того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.
• Колено 90° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45° сокращает максимально возможную длину труб на 0,25 м.
Примечание: первое колено в 90° не учитывать при подсчете максимально допустимой длины.
Модель котла
(L1+L2)
Положение
регулятора
Содержание СО
2
,%
G20
G31
24 BIC FF
0 ч 20
1
6,1
8,7
20 ч 30
2
Регулировка проема в трубе забора воздуха
Данная настройка нужна для оптимизации производительности котла и параметров сгорания.
Муфту забора воздуха можно установить слева или справа от дымохода; ее можно поворачивать для регулировки потока возду
ха в зависимости от с уммарной длины воздуховода и дымохода.
Д л я у м е н ь ш е н и я п о т о к а в о з д у х а п о в е р н и т е м у ф т у п р о т и в ч а с о в о й стрелки, для увеличения потока
воздуха поворачивайте ее в обратную сторону.
Для оптима льной нас т р ойки можно использ ов ать а на лиз атор пр од у ктов сгорания, измеряющий содержание СО
2
в
продуктах сгорания при максимальной мощности. Если содержание СО
2
низкое, подачу воздуха постепенно регулируют,
добиваясь содержания СО
2
, приведенного в таблице.
Д л я п р а в и л ь н о г о п о д к л ю ч е н и я и и с п о л ь з о в а н и я а н а л и з а т о р а воспользуйтесь прилагаемым к нем
у руководством.

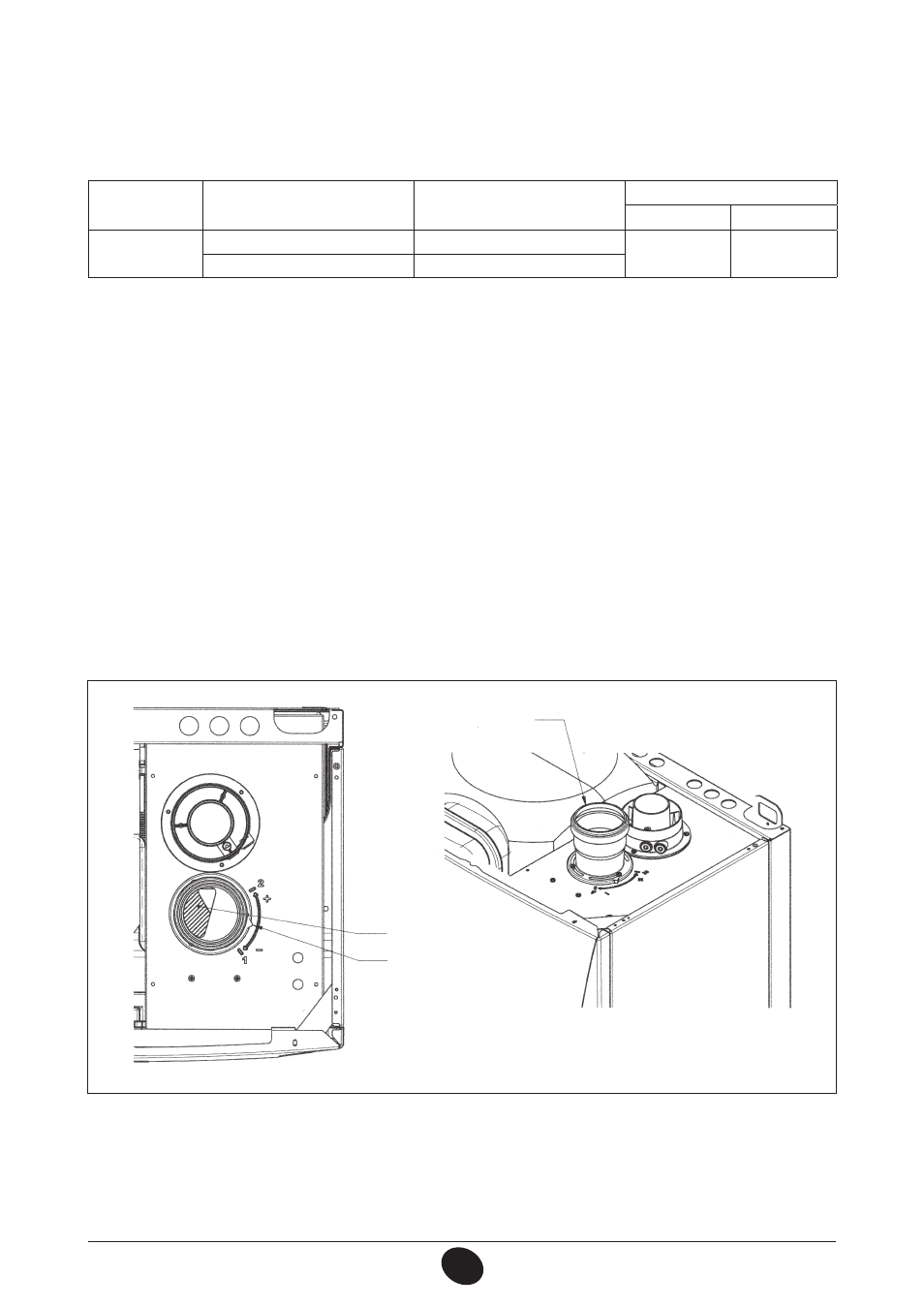

Рис.8
CG_1145 / 1104_0801
Соединитель всасывания
Открытие
Указатель
