РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
71.06199.02 - RU

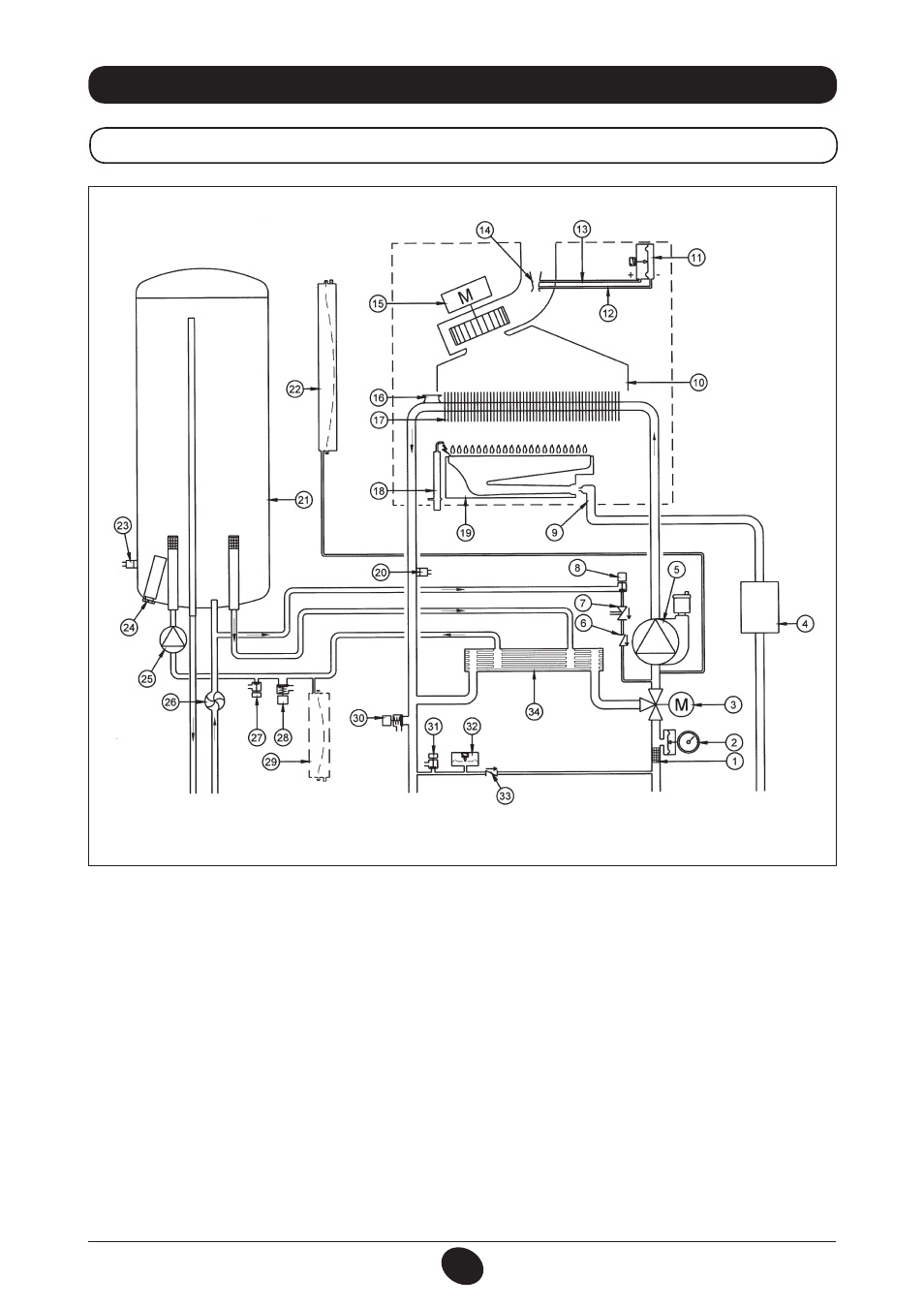

34. ФУНКЦИОНАЛЬНАЯ СХЕМА КОНТУРОВ
24 BIC FF
Рисунок 16
Подача
отопления
Выход
горячей
воды
Газ
Вход
горячей
воды
Возврат
отопления
Система обозначений:
1 фильтр нагрева
2 манометр
3 приводной 3-ходовой клапан
4 газовый клапан с газовой мембраной
5 насос отопительного контура с дегазатором
6 обратный клапан
7 разъединитель
8 кран подачи в котел
9 газовая рампа с форсунками
10 канал направления дымов
11 реле давления воздуха
12 отрицательная точка отбора давления
13 положительная точка отбора давления
14 вентури
15 вентилятор
16 предохранительный термостат
17 теплообменник вода-дым
18 электрод зажигания/детектор пламени
19 горелка
20 зонд NTC отопления
21 бойлер
22 расширительный бак контура отопления
23 зонд NTC ГВС
24 расходный анод
25 насос контура ГВС
26 датчик первоочередности ГВС
27 кран для слива бойлера
28 предохранительный клапан контура ГВС
29 расширительный бак контура ГВС (принадлежность)
30 предохранительный клапан котла
31 кран слива котла
32 гидравлическое реле давления
33 стопорный клапан на автоматическом байпасе
34 пластинчатый теплообменник
CG_2337 / 1104_0402
