Page 228
228
71.06199.02 - EL
ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ

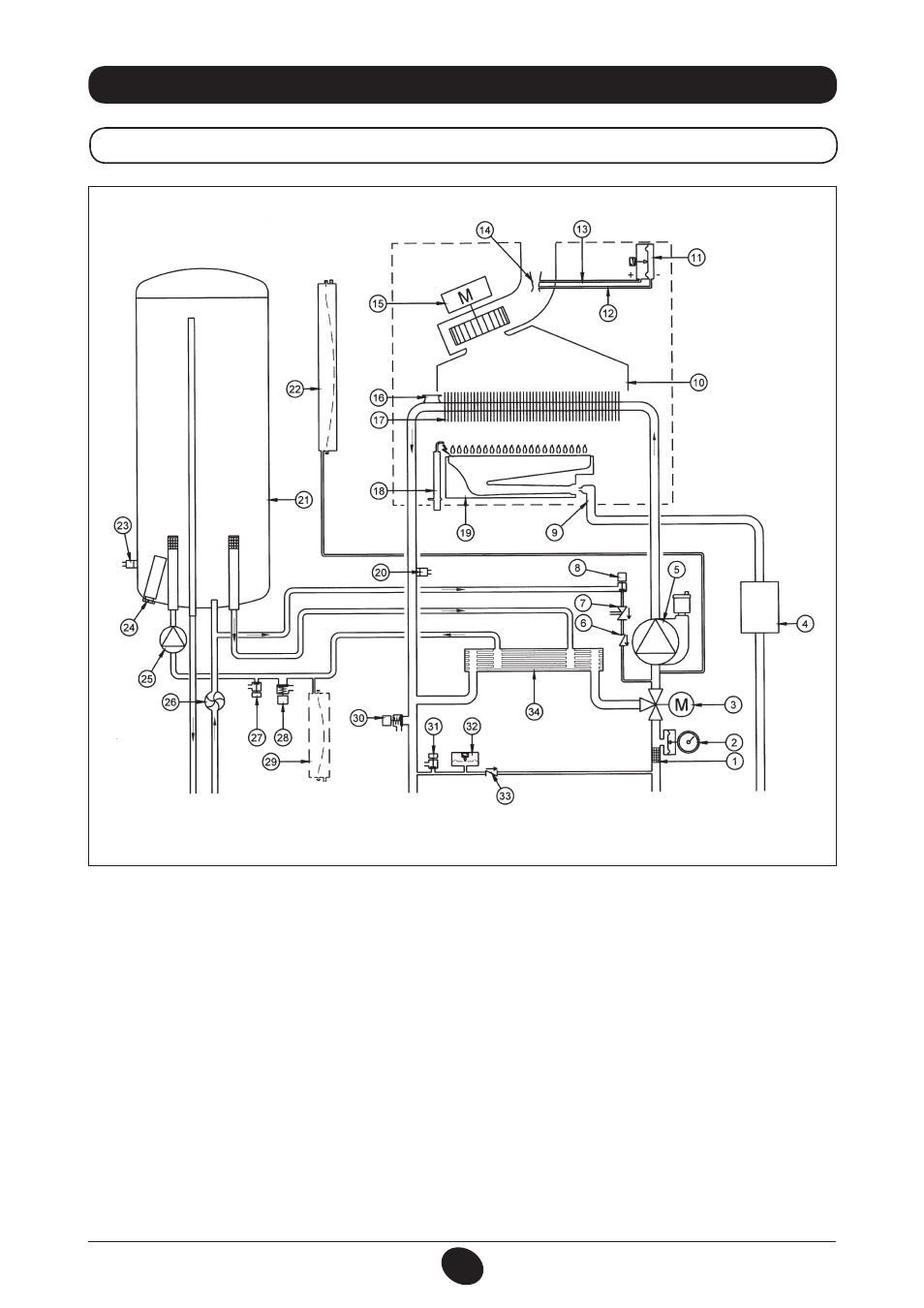

34. ΛΕΙΤΟΥΡΓΙΚΟ ΣΧΕΔΙΟ ΚΥΚΛΩΜΑΤΩΝ
24 BIC FF
Εικόνα 16
παροχή
θέρμανσης
Έξοδος
νερού
οικιακής
χρήσης
Αέριο
Είσοδος
νερού
οικιακής
χρήσης
Επιστροφή
θέρμανσης
Υπόμνημα:
1 φίλτρο θέρμανσης
2 μανόμετρο
3 βαλβίδα τρίοδη μηχανοκίνητη
4 Βαλβίδα αερίου με διάφραγμα αερίου
5 αντλία κυκλώματος θέρμανσης με απαεριωτής
6 ανεπίστροφη βαλβίδα
7 Αποζεύκτης
8 στρόφιγγα εφοδιασμού λέβητα
9 Ράμπα αερίου με ακροφύσια
10 Συλλέκτης καπνών
11 Πρεσοστάτης αέρα
12 Υποδοχή αρνητικής πίεσης
13 Υποδοχή θετικής πίεσης
14 Venturi
15 ανεμιστήρας
16 Θερμοστάτης ασφαλείας
17 εναλλάκτης νερού-καπνών
18 Ηλεκτρόδιο ανάφλεξης/ανίχνευσης φλόγας
19 καυστήρας
20 Αισθητήρας NTC θέρμανσης
21 μπόιλερ
22 δοχείο εκτόνωσης κυκλώματος θέρμανσης
23 Αισθητήρας NTC νερού οικιακής χρήσης
24 θυσιαζόμενη άνοδος
25 αντλία κυκλώματος νερού οικιακής χρήσης
26 Αισθητήρας προτεραιότητας νερού οικιακής χρήσης
27 στρόφιγγα εκκένωσης μπόιλερ
28 βαλβίδα ασφαλείας κυκλώματος νερού οικιακής χρήσης
29 δοχείο εκτόνωσης κυκλώματος νερού οικιακής χρήσης
(αξεσουάρ)
30 βαλβίδα ασφαλείας λέβητα
31 στρόφιγγα εκκένωσης λέβητα
32 υδραυλικός πρεσοστάτης
33 Βαλβίδα συγκράτησης σε αυτόματο by-pass
34 εναλλάκτης με πλάκες
CG_2337 / 1104_0402
