141
71.06199.02 - BG ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

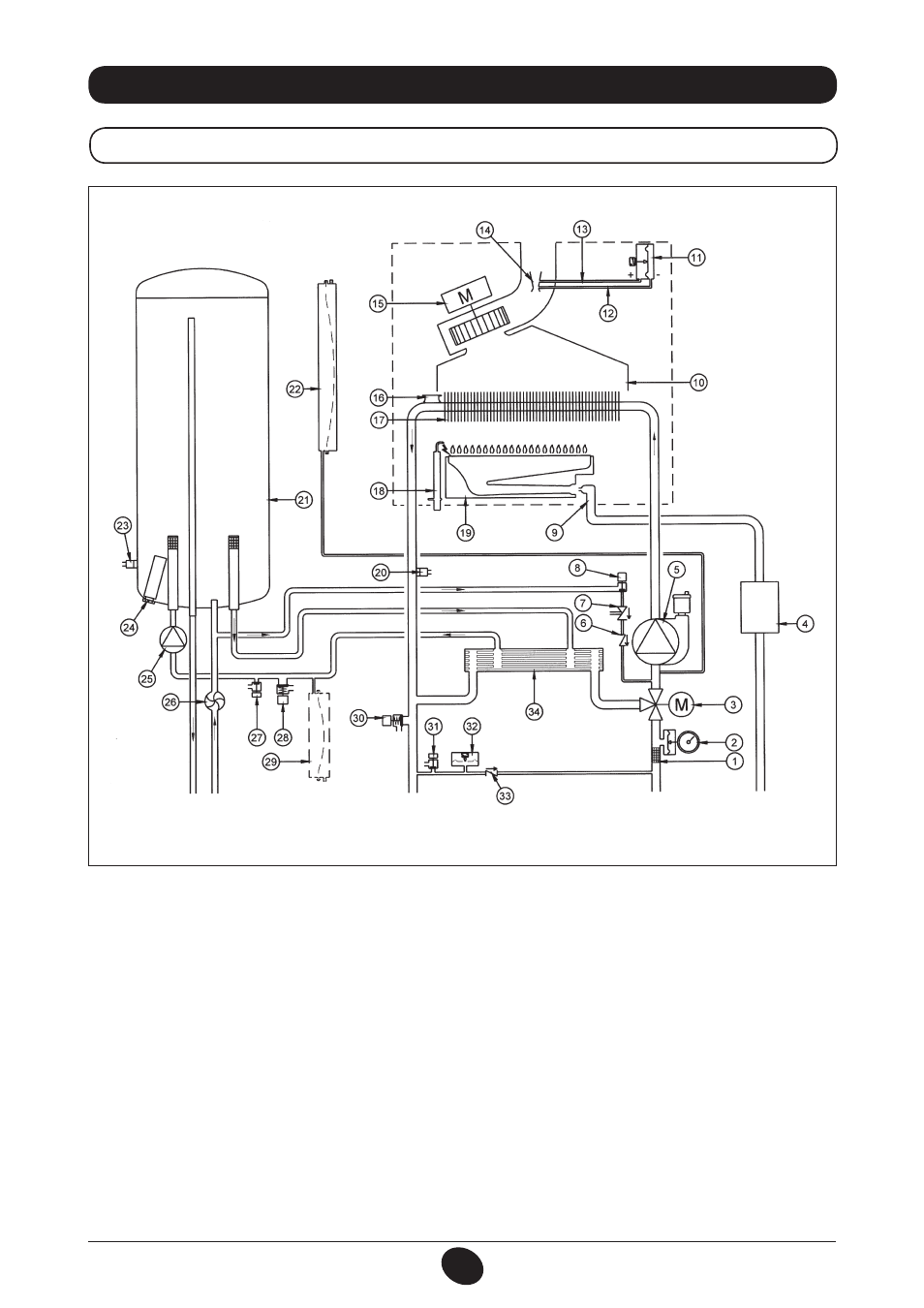

34. ФУНКЦИОНАЛНА СХЕМА НА ПОТОЦИТЕ
24 BIC FF
Фигура 16
Подаване към
отопление
Изход
битова
топла вода
Газ Вход
битова
вода
Връщане от
отопление
Легенда:
1 филтър отопление
2 манометър
3 моторизиран трипътен вентил
4 газов клапан с газова диафрагма
5 помпа на отоплителния кръг с дегазатор
6 невъзвратен клапан
7 дисконектор
8 кран за пълнене на котела
9 газова рампа с дюзи
10 колектор на димните газове
11 пресостат за въздуха
12 контакт за отрицателно налягане
13 контакт за положително налягане
14 тръба Вентури
15 вентилатор
16 защитен термостат
17 топлообменик вода-димни газове
18 електрод за запалване/контрол на пламъка
19 горелка
20 сонда NTC отопление
21 бойлер
22 разширителен съд на отоплителния кръг
23 сонда NTC на битовия кръг
24 анодна защита
25 помпа на битовия кръг
26 сензор за предимство на битовата вода
27 кран за изпразване на бойлера
28 защитен клапан на битовия кръг
29 разширителен съд на битовия кръг (аксесоар)
30 защитен клапан на котела
31 кран за източване на котела
32 хидравличен пресостат
33 невъзвратен клапан на автоматичен байпас
34 ламелен топлообменник
CG_2337 / 1104_0402
