Danfoss VFQ 2 User Manual
Page 5
ENGLISH
POLSKI
Monta¿
Dopuszczalne pozycje
monta¿u
DN 15 80
Temperatura czynnika do
120
o
C
Dowolna pozycja monta¿u
DN 100 250
i DN 15 80 gdy
temperatura czynnika jest
wy¿sza ni¿ 120
o
C
Monta¿ dozwolony tylko na
ruroci¹gu poziomym z
napêdem skierowanym do
do³u.

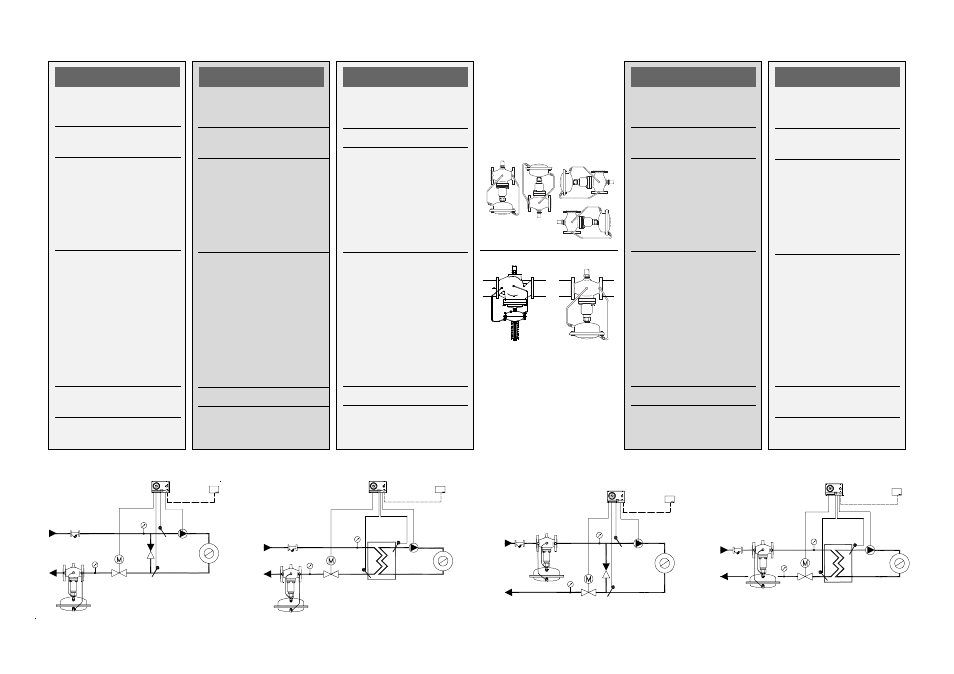

Miejsce i schemat monta¿u
Ruroci¹g zasilaj¹cy lub
powrotny.
DEUTSCH
Montage
Zulässige Einbaulagen
DN 15 - 80
Mediumstemperaturen
bis 120 °C:
Einbaulage beliebig
DN 100 - 250
und bei DN 15 - 80, wenn
die Mediumstemperatur
größer 120 °C.
Einbau nur in waagrechte
Rohrleitung mit nach
unten hängen dem Antrieb
zulässig
Einbauort, Einbauschema
Vorlauf oder Rücklauf
РУССКИЙ
Монтаж
Допустимые положения
регулятора при монтаже
Д
У
15 80.
Температура
перемещаемой среды до
120
О
С.
Монтаж в любом
положении.
Д
У
100 250 и Д
У
15 80,
температура
перемещаемой среды
выше 120
О
С. Монтаж
разрешается только на
горизонтальном
трубопроводе
регулирующим
элементом вниз.
Размещение регулятора
(схема установки)
FRANCAIS
Montage
Orientations de montage
autorisées
DN 15 - 80
Température du fluide
jusqu’à 120°C :
Orientation au choix
DN 100 – 250
et pour DN 15-80, si la
température du fluide est
supérieure à 120°C :
Montage autorisé
uniquement sur tuyauterie
horizontale, avec moteur
vers le bas.
Lieu de montage, schéma
de montage
Aller ou retour
Assembly
Permissible Installation
Positions
DN 15 - 80
Medium temperatures
up to 120 °C
Any installation position
DN 100 – 250
and by DN 15 - 80 when
medium temperature is
above 120 °C.
Installation is permitted
only in horizontal pipelines
with the actuator handing
downwards.
Installation Location,
Installation Scheme
Flow or return pipe
5
Type AFQ / VFQ 2
DN 200 + 250
DN 100 - 250
