16
Speakon™ Outputs
The PLX amplifier offers a choice of
output connections, with two Neutrik
NL4MD Speakon jacks and two pairs
of "touchproof" binding posts.
The Speakon connector is designed
specially for high-power speaker
connections. It locks in place,
prevents shock hazard, and assures
the correct polarity.
The upper Speakon jack has both
Channel 1 and Channel 2 outputs, so
it is especially useful for parallel, bi-
amp, or bridged mono operation (see
bridged mono operating precautions
on page 12). The other Speakon
carries only Channel 2’s output. See
the illustrations at left.
OUTPUT
CLIP LIMIT ON
CLIP LIMIT ON
CH 1
CH 2
CH 2
PINOUT NPUT PINOUTS
MODE SWITCHES
MODE SWITCHES
CH 1
CH 2
PINOUT
1+
1+
2+
-
1-
1-
BRIDGE
2-
LF ON
LF ON
LF 30 Hz
LF 30 Hz
BRIDGE MODE ON
L
L
O
O
C
C
K
K
MONO: INPUTS IN
PARALLEL
To Channel 2 speaker
l'enceinte canal 2
Zum Lautsprechersystem Kanal 2
A la bocina canal 2
Vers
2-
1+ 2+
1-
To Channel 1 speaker
Vers l'enceinte canal 1
Zum Lautsprechersystem Kanal 1
A la bocina canal 1
8
4
2 Ω
Ω
Ω
OUTPUT
CLIP LIMIT ON
CLIP LIMIT ON
CH 1
CH 2
CH 2
PINOUT NPUT PINOUTS
MODE SWITCHES
MODE SWITCHES
CH 1
CH 2
PINOUT
1+
1+
2+
-
1-
1-
BRIDGE
2-
LF ON
LF ON
LF 30 Hz
LF 30 Hz BRIDGE MODE ON
L
L
O
O
C
C
K
K
MONO:
INPUTS IN PARALLEL
To Channel 2 speaker
l'enceinte canal 2
Zum Lautsprechersystem Kanal 2
A la bocina canal 2
Vers
2-
1+ 2+
1-
To Channel 1 speaker
l'enceinte canal 1
Zum Lautsprechersystem Kanal 1
A la bocina canal 1
Vers
8
4
2 Ω
Ω
Ω
8
4
2 Ω
Ω
Ω
Channel 1
Canal 1
Kanal 1
Channel 2
Canal 2
Kanal 2
OUTPUT
CLIP LIMIT ON
CLIP LIMIT ON
CH 1
CH 2
CH 2
PINOUT NPUT PINOUTS
MODE SWITCHES
MODE SWITCHES
CH 1
CH 2
PINOUT
1+
1+
2+
-
1-
1-
BRIDGE
2-
LF ON
LF ON
LF 30 Hz
LF 30 Hz BRIDGE MODE ON
L
L
O
O
C
C
K
K
MONO: INPUTS IN
PARALLEL
2-
1+ 2+
1-
To speaker
l'enceinte
Zum Lautsprechersystem
A la bocina
Vers
16
8
4
Ω
Ω
Ω
2
Ω
2
Ω
SPEAKER CABLING
Larger wire sizes and shorter lengths
minimize both loss of power and
degradation of damping factor. Do
not place speaker cables next to
input wiring.

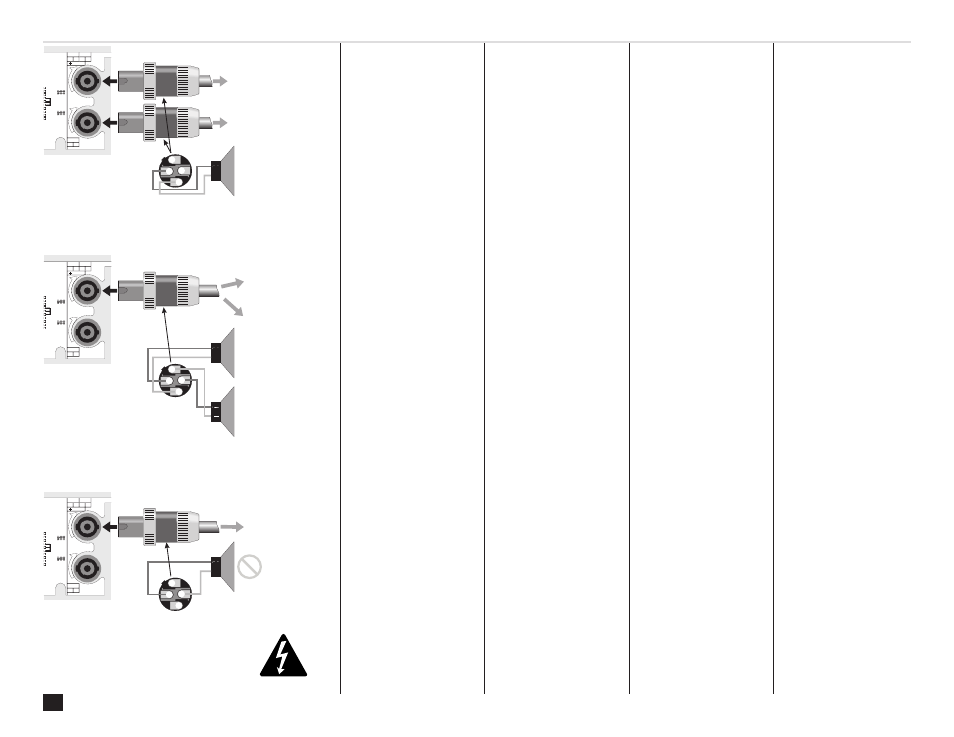

2 channels/canals/Kanäle/canals & 2 Speakons
(Stereo, bi-amp, or parallel mode; Modes stéreo, bi-amp ou parallèle; Stereo-, Bi-
amp- oder Parallelbetrieb; Modos estéreo, bi-amp o paralelo)
2 channels/canals/Kanäle/canals & 1 Speakon
(Stereo, bi-amp, or parallel mode; Modes stéreo, bi-amp ou parallèle; Stereo-, Bi-
Amp- oder Parallelbetrieb; Modos estéreo, bi-amp o paralelo)
Bridged mono • Mono ponté • Monobrückenbetrieb • Mono puente
C O N N E C T I O N S
WARNING: To prevent electric
shock, do not operate the am-
plifier with any of the conduc-
tor portion of the speaker wire
exposed. ¡AVISO! Para evitar una
descarga eléctrica, no opere el
amplificador si alguno de los
cables de la bocina está
expuesto. AVERTISSEMENT: Afin de
prévenir les risques de choc
électrique, ne pas utiliser
l'amplificateur si une portion de
conducteur du fil de haut-
parleur est exposée. WARNUNG: Um elektrische
Schläge zu vermeiden, sollte
der Verstärker nicht betrieben
werden, wenn blanke Kabel-
enden sichtbar sind.
C O N E X I O N E S C O N N E X I O N S A N S C H L Ü S S E
CÂBLAGE DU HAUT-PARLEUR CÂBLAGE DU HAUT-PARLEUR
Les câbles de fort calibres et les courtes
distances minimisent à la fois les pertes
de puissance et la dégradation du
coefficient d'amortissement. Evitez
de placer les câbles de haut-parleurs
à proximité des câbles d'entrée.
CABLEADO DE BOCINAS
Los cables gruesos y los trayectos cortos
minimizan la pérdida de potencia y
degradación por el factor de amorti-
guación. No coloque los cables de las
bocinas cercanos a los de entrada.
For easier insertion, use the newer-
style NL4FC Speakon connectors
with quicklock thumb latches.
Salidas Speakon™
El amplificador PLX ofrece varias
opciones de salida, con dos
conectores Neutrik Speakon NL4MD y
dos pares de terminales con tornillo.
El conector Speakon está diseñado
especialmente para conexiones de
bocinas de alta potencia. Se ajusta
fijamente, previene cortos eléctricos
y asegura una correcta polaridad.
El conector Speakon superior tiene
las salidas de los canales 1 y 2, y se
usa para una operación en paralelo,
biamplificada, o puenteada en mono
(lea las recomendaciones de la página
12). El otro conector Speakon sólo
tiene la salida del canal 2. Observe
las ilustraciones a la izquierda.
Para facilitar la inserción de los
conectores, le recomendamos que
use los nuevos conectores Speakon
NL4FC con retén.
Sorties Speakon™
Cet amplificateur PLX offre un choix de
connecteurs de sortie, avec deux prises
Neutrik Speakon NL4MD et deux
paires de bornes à écrou protégées.
Les prises Speakon sont conçues
spécifiquement pour la connexion de
haut-parleurs de haute puissance.
Elles verrouillent en place,
préviennent les risques de choc
électrique, et assurent le
branchement avec polarité correcte.
La prise Speakon du haut porte les
signaux de sortie des deux canaux, elle
est donc très utile lors de branchement
en modes parallèle, bi-amplifié, ou
ponté mono (voir les instructions et
précautions à suivre pour le branchement
en mode ponté mono en page 12). La
prise du bas ne porte que le signal du
canal 2. Voir les illustrations ci-contre.
Pour insertion plus facile, utiliser la
nouvelle génération des Speakon
NL4FC avec loquet à ressort.
Speakon™ Ausgänge
Der PLX Verstärker stellt mehrere Aus-
gangsanschlüsse zur Verfügung: zwei
Neutrik NL4MD Speakonbuchsen
und zwei Paar berührungssichere
Schraubklemmen.
Der Speakonanschluß wurde speziell
für den Anschluß von Hochleistungs-
lautsprechern konzipiert. Er rastet
ein, verhindert elektrischen Schlag
und sorgt für die richtige Polarität.
Die obere Speakonbuchse enthält
beide Kanäle, so daß sie besonders für
Parallel-, Biamp- oder Monobrücken-
betrieb geeignet ist (bitte beachten
Sie die Vorsichtsmaßnahmen wie
auf Seite 12 beschrieben). Die
andere Speakonbuchse enthält nur
die Signale von Kanal 2 (siehe auch
nebenstehende Zeichnung).
LAUTSPRECHERKABEL
Dickere und kürzere Kabel verringern
sowohl Leistungsverlust wie eine Ver-
schlechterung des Dämpfungsfaktors.
Verlegen Sie keine Ausgangskabel
neben den Eingangskabeln.
Für eine leichtere Anbindung,
verwenden Sie die NL4FC-Speakon-
stecker der neueren Generation.
