10
Parallel input mode
WHAT IT IS
The "Parallel Input" switches let you
operate the amplifier in parallel
mode, delivering the same signal to
both channels without using a
Y-cable. Each channel drives its own
speaker load, with independent gain,
filtering, and clip limiting.
Set switch positions 4, 5, and 6 "ON"
to couple the inputs together. Turn
the switches off for stereo,
bi-amping, or other 2-channel
modes. The yellow PARALLEL LED
indicator on the front panel warns you
when the switches are set to parallel.
With the inputs in parallel, you can
use the other set of input connectors
to carry the signal to other amps.
This is often called a "daisy-chain."
WHEN TO USE IT
Parallel the inputs when driving two
speakers with one input signal
(parallel mode) while keeping
separate control of both channels'
gain, filtering, and limiting. Use them
in bridged mono mode to patch the
signal to additional amplifiers
through the extra input jacks. See
page 12 for an explanation of amp
operating modes.
NOTE: If you're using a
balanced signal, use only
balanced patch cables; even
one unbalanced cable will
unbalance the entire signal
chain, possibly causing hum.
NOTE: Turn off the "Parallel
Inputs" switches when feeding
the amp two separate signals.
OUTPUT
CLIP LIMIT ON
CLIP LIMIT ON
CH 1
P2
CH 2
CH 2
TIP
1/4 XLR
INPUT IMPEDANCE: 12K BALANCED INPUT PINOUTS
NPUT PINOUTS
MODE SWITCHES
MODE SWITCHES
CH 1
CH 2
PINOU
1+
1+
2+
RNG
SLV
-
1-
1-
BRIDGE
2
P3
P1
LF ON
LF ON
LF 30 Hz
LF 30 Hz
BRIDGE MODE ON BRIDGE MODE OFF
LF 50 Hz
LF 50 Hz
L
L
O
O
C
C
K
K
CH1
CH2
INPUT
INPUT
MONO: INPUTS IN
PARALLEL
STEREO
1
1
123456789
10
OUTPUT
CLIP LIMIT ON
CLIP LIMIT ON
CH 1
P2
CH 2
CH 2
TIP
1/4 XLR
INPUT IMPEDANCE: 12K BALANCED INPUT PINOUTS
NPUT PINOUTS
MODE SWITCHES
MODE SWITCHES
CH 1
CH 2
PINOU
1+
1+
2+
RNG
SLV
-
1-
1-
BRIDGE
2
P3
P1
LF ON
LF ON
LF 30 Hz
LF 30 Hz BRIDGE MODE ON BRIDGE MODE OFF
LF 50 Hz
LF 50 Hz
L
L
O
O
C
C
K
K
CH1
CH2
INPUT
INPUT
MONO:
INPUTS IN PARALLEL STEREO
1
1
123456789
10

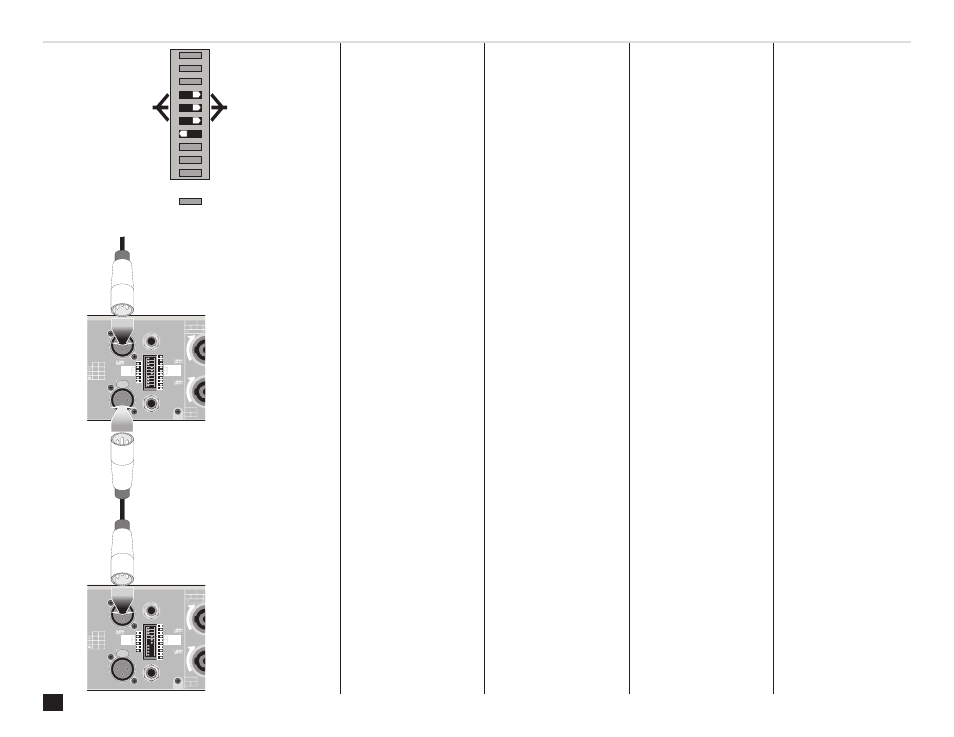

Patching the input signal to additional amps
FEATURES & SETUP
=NOT APPLICABLE
NON APPLICABLE
NICHT ANWENDBAR
NO APLICABLE
123456789
10
CLIP LIMITER ON
LF FILTER ON
LF 30 HZ
LF 30 HZ
LF FILTER ON
CLIP LIMITER ON
PARALLEL INPUTS
BR MODE ON
CLIP LIMITER OFF
LF FILTER OFF
LF 50 HZ
LF 50 HZ
LF FILTER OFF
CLIP LIMITER OFF
BRIDGE MODE OFF
STEREO
Modo de entradas paralelas
¿QUÉ ES?
El interruptor "Parallel Input" le permite
operar el amplificador en modo
paralelo, enviando la misma señal
hacia ambos canales sin necesidad
de utilizar un cable tipo "Y". Cada
canal controla su propia carga de
bocinas, con ganancia independiente,
filtros y limitador de picos.
Ajuste los selectores 4, 5 y 6 en la
posición de "ON", para acoplar las
entradas. Coloque los interruptores
en la posición de "OFF" para trabajar
en el modo estéreo, biamplificado, o
cualquier otro modo de 2 canales. El
indicador LED amarillo para el modo
PARALLEL del panel frontal, le
advierte cuando el interruptor ha
sido ajustado en el modo paralelo.
Con las entradas en paralelo, usted
puede usar los conectores de la otra
entrada para enviar la señal a otros
amplificadores. Lo que comúnmente
se llama una cadena "daisy".
¿CUÁNDO USARLO?
Utilice la entrada paralela cuando se
alimentan dos bocinas con una sola
señal de entrada (modo paralelo)
mientras se mantiene control por
separado de la ganancia, los filtros y la
limitación de ambos canales. Use el
modo "puenteado" en mono para
conectar la señal a amplificadores
adicionales por medio de los conectores
extra de entrada. Consulte la página
12 para una explicación completa de
los modos de operación del amplificador.
NOTA: Si usa una señal balan-
ceada, utilice únicamente
cables adecuados. Un solo
cable no balanceado puede
afectar el recorrido de la
señal y producir zumbidos.
NOTA: Cuando alimente el
amplificador con dos señales
independientes, coloque el
interruptor "Parallel Inputs" en
la posición de apagado—"Off".
CARACTERÍSTICAS
Y A J U S T E S
Mode entrées parallèles
DESCRIPTION
Les interrupteurs "Parallel Inputs" vous
permettent d'utiliser l'amplificateur
en mode parallèle, où le même signal
est livré aux deux canaux sans avoir
à utiliser un câble "Y". Chaque canal
amplifie le signal indépendamment,
avec ajustements propres de gain,
de filtre, et de limiteur.
Ajustez les interrupteurs 4, 5, et 6 en
position "on" pour joindre les entrées des
deux canaux. Laissez les interrupteurs
en position "off" pour utilisation en
mode stéréo, bi-amplification, ou toute
autre application 2 canaux. La DEL
jaune
PARALLEL sur le panneau avant
allume pour indiquer que l'amplificateur
est réglé en mode parallèle.
Lorsque les entrées sont réglées en
mode parallèle, vous pouvez utiliser
le connecteur de la seconde entrée
pour envoyer le signal vers un autre
amplificateur. On appelle ce type
branchement le chaînage en
guirlande, ou "daisy chaining".
UTILISATION
Joignez les entrées (mode parallèle)
quand vous voulez contrôler deux
haut-parleurs avec des ajustementes
de gain, de filtre et de limiteur à partir
d'un même signal. Voir la page 12 pour
les explications des modes d'opération.
NOTE; si vous utilisez un signal
symétrique, n'utilisez que des
câbles construit à cet effet,
puisque l'insertion d'un seul
câble asymétrique dans la chaîne
rendra la chaîne asymétrique,
avec tous les désavantages de
ce type de connexion.
NOTE; désengager les
interrupteurs "parallel inputs"
quand vous amenez des
signaux différents aux deux
canaux.
CARACTÉRISTIQUES
ET LEUR UTILISATION AUSSTATTUNG &
E I N S T E L L U N G E N
Parallelbetrieb
BESCHREIBUNG
Durch die "Parallel Input" Schalter kann
der Verstärker parallel betrieben
werden, wobei das gleiche Signal
beiden Kanälen zugeführt wird.
Jeder Verstärkerkanal treibt dabei
seinen eigenen Lautsprecher mit
unabhängiger Verstärkung, Filterung
und Spitzenbegrenzung.
Stellen Sie die Schalterpositionen 4,
5 und 6 auf "ON" um die Eingänge zu
verkoppeln. Schalten Sie die Schalter
aus für Stereo-, Bi-Amping- oder einen
anderen 2-Kanalbetrieb. Die gelbe
PARALLEL-LED auf der Frontplatte
leuchtet auf, wenn Parallelbetrieb
gewählt wurde.
Mit parallelgeschalteten Eingängen
können die anderen Eingangsstecker
benutzt werden, um das Signal an
weitere Verstärker zu liefern.
EINSATZ DES PARALLELBETRIEBS
Schalten Sie die Eingänge parallel,
wenn zwei Lautsprecher mit einem
Signal angefahren, und dabei aber
separate Verstärkung, Filterung oder
Begrenzung benutzt werden soll.
Wählen Sie Bridged Mono Mode
(Monobrückenbetrieb) um die
Signale an zusätzliche Verstärker mit
Hilfe der übrigen Eingangsbuchsen
zu verbinden (siehe auch Seite 12 für
weitere Erläuterungen).
BITTE BEACHTEN SIE: Wenn Sie
ein symmetrisches Eingangssig-
nal anlegen, benutzen Sie auch
ausschließlich symmetrische
Kabel zur Weiterverbindung, da
auch nur ein einziges unsymmet-
risches Kabel das Gesamtsignal
unsymmetrisch werden läßt,
was möglicherweise Brummen
verursachen kann.
BITTE BEACHTEN SIE: Schalten
Sie den Parallelbetrieb aus,
wenn zwei separate Signale
eingespeist werden sollen.
