13

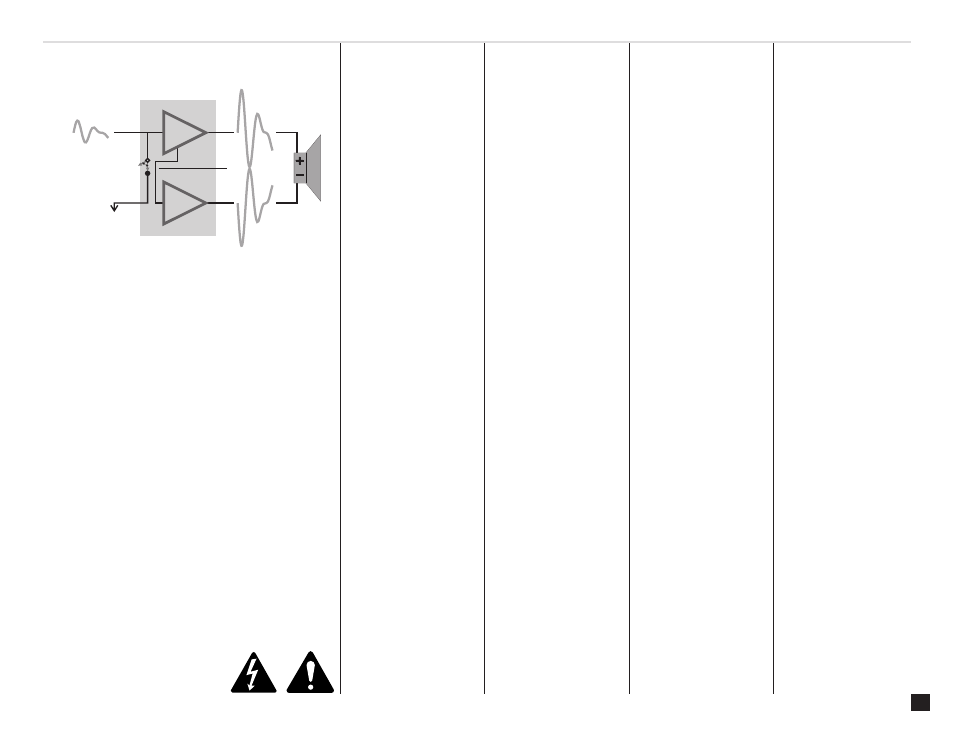

Ch. 1 Ch. 1
Ch. 2 Ch. 2
Ch. 1
input
Ch. 2
input
Bridged Mono
FEATURES & SETUP
SEE THE ADDITIONAL BRIDGE
MONO MODE WARNINGS ON
PAGE 11.
BRIDGE MONO MODE
This mode combines the full power
capabilities of both channels into a
single speaker system. The amplifier
internally re-configures so that both
channels operate as a unit. This
delivers double the output voltage,
resulting in four times the peak
power and three times the sustained
power into a single 8- or 4-ohm
speaker load. The Bridge Mono
mode section on page 11 describes
the special speaker connection used.
Examples:
• Driving a single 8-ohm speaker
with the combined 4-ohm power
of both channels.
• Driving a single 4-ohm speaker
with the combined 2-ohm power
of both channels.
Precautions:
• Bridge Mono mode makes it
possible to drive thousands of
watts into a single speaker. AC
current consumption will usually
be higher. Avoid excessive signal
level, and make sure the wiring
and speaker can handle the
power.
• If the load is less than 4 ohms, or
prolonged overloads occur, the
amplifier will probably mute for
several seconds during peaks.
• Do not use 2-ohm loads.
MODO PUENTEADO EN MONO
Este modo combina la capacidad
total de potencia de ambos canales,
en un solo sistema de bocinas. El
amplificador se reconfigura
internamente de manera que ambos
canales operen como uno. Esto
produce el doble de voltaje de salida,
cuatro veces la potencia en picos y
tres veces la potencia de sosteni-
miento en cargas de 8 y 4 ohmios. La
sección del modo "Puenteado en
Mono" en la página 11 describe la
conexión usada para las bocinas.
LEA LAS PRECAUCIONES
ADICIONALES PARA EL MODO
DE PUENTEADO EN MONO EN
LA PÁGINA 11.
CARACTERÍSTICAS
Y A J U S T E S
Ejemplos:
• Para alimentar una bocina de 8-
ohmios, con la potencia de dos
canales de 4-ohms.
• Para alimentar una bocina de 4-
ohmios, con la potencia de dos
canales de 2-ohms.
Precauciones:
• El modo de puenteado en mono
puede mandar miles de watts a
una sola bocina. El consumo de
corriente alterna (AC) también
será mayor. Evite niveles de
señales excesivos, y asegurese
que el cableado y las bocinas
resistan la potencia.
• Si la carga es menor a 4 ohms, ó
la saturación es muy frecuente, el
amplificador puede enmudecerse
(función Mute) durante los picos
por varios segundos.
• No use cargas de 2 ohmios.
MODE PONTÉ MONO
Ce mode combine la puissance des
deux canaux vers une seule sortie.
L'amplificateur est rebranché de
façon à ce que les deux canaux
fonctionnent en tant qu'unité. Ce
branchement double la tension de
sortie, ce qui multiplie par un facteur
de 4 la puissance en pointe et triple
la puissance en continu par rapport à
un canal simple dans un charge de 4
ou de 8 ohms. La section Mode
ponté mono en page 11 décrit les
branchements spéciaux des haut-
parleurs en ce mode.
Exemples:
• faire fonctionner un haut-parleur de
8 ohms avec la puissance combinée
à 4 ohms des deux canaux
• faire fonctionner un haut-parleur de
4 ohms avec la puissance combinée
à 2 ohms des deux canaux
Précautions:
• Le mode ponté mono permet
d'envoyer des milliers de watts de
puissance vers un seul haut-parleur.
La consommation de courant sera
plus élevée. S'assurer que le câblage
et le haut-parleur peuvent
supporter la puissance générée.
• Si la charge (haut-parleur) est de
moins de 4 ohms ou que des
surtensions prolongées se
produisent, il est possible que
l'amplificateur passe en mode
protection pour quelques
secondes lors de surtensions.
• Ne pas utiliser de charges de 2 ohms.
CARACTÉRISTIQUES
ET LEUR UTILISATION
VOIR LES INSTRUCTIONS
ADDITIONNELLES POUR
UTILISATION EN MODE PONTÉ
MONO EN PAGE 11.
AUSSTATTUNG &
E I N S T E L L U N G E N
MONOBRÜCKENBETRIEB
Diese Betriebsart addiert die volle
Verstärkung beider Kanäle für eine
einzelnes Lautsprechersystem. Der
Verstärker wird intern so umkonfiguriert,
so daß beide Kanäle wie ein einzelner
Kanal funktionieren. Hierdurch steht
ungefähr die doppelte Ausgangsspan-
nung, die vierfache Spitzenleistung
und ungefähr die dreifache Dauer-
leistung eines Einzelkanals in eine 8
oder 4
Ω Last zur Verfügung. Weitere
Erläuterungen zur besonderen Art
des Anschlusses der Lautsprecher
finden Sie auf Seite 11.
Beispiele:
• Betrieb eines einzelnen 8 Ω Laut-
sprecher mit der addierten 4 Ω
Leistung beider Kanäle
• Betrieb eines einzelnen 4 Ω Laut-
sprecher mit der addierten 2 Ω
Leistung beider Kanäle
Vorsichtsmaßnahmen:
• Im Monobrückenbetrieb können
tausende Watt Leistung an einen
einzelnen Lautsprecher abgegeben
werden. Die Stromaufnahme des
Verstärkers wird höher als normal
sein. Vermeiden Sie daher über-
höhte Signalpegel und stellen Sie
sicher, daß die Verkabelung und
der Lautsprecher die hohe
Leistung verarbeiten können.
• Bei Lasten kleiner als 4 Ω , oder zu
langen Übersteuerungen kann
der Verstärker für einige
Sekunden abschalten.
• 2 Ω Lasten dürfen nicht betrieben
werden.
BITTE BEACHTEN SIE DIE
WARNHINWEISE AUF SEITE 11.
