C O N N E C T I O N S
OUTPUT
CLIP LIMIT ON
CLIP LIMIT ON
CH 1
P2
CH 2
CH 2
TIP
1/4 XLR
INPUT IMPEDANCE: 12K BALANCED INPUT PINOUTS
INPUT PINOUTS
MODE SWITCHES
MODE SWITCHES
CH 1
CH 2
PINOUT
1+
1+
2+
RNG
SLV
-
1-
1-
BRIDGE
2-
P3
P1
LF ON
LF ON
LF 30 Hz
LF 30 Hz
BRIDGE MODE ON BRIDGE MODE OFF
LF 50 Hz
LF 50 Hz
L
L
O
O
C
C
K
K
CH1
CH2
INPUT
INPUT
MONO:
INPUTS IN
PARALLEL
STEREO
1
1
123456789
10
Inputs

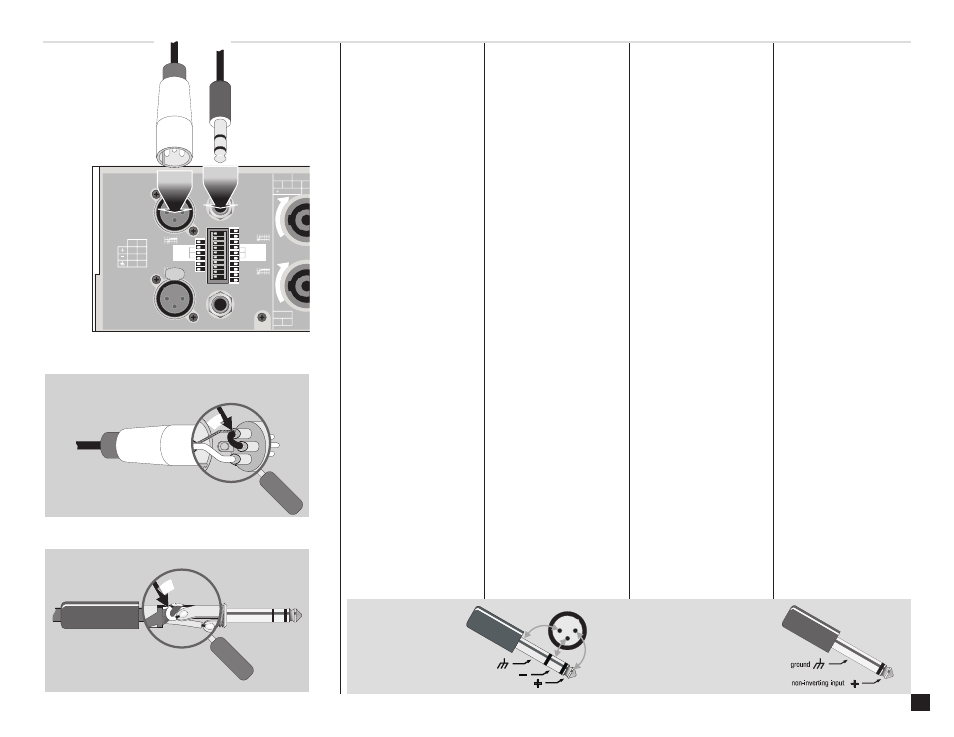

Each channel has active balanced
XLR and ¼-inch (6.3 mm) inputs wired
in parallel. The input impedance is
12 K Ω balanced, 6 K Ω unbalanced.
Balanced signals are less prone to
AC hum, but unbalanced signals can
be suitable for short cable runs. The
signal source's output impedance
should be less than 600 Ω to avoid
high frequency loss in long cables.
Balanced inputs: Use the XLR or
¼-inch (6.3 mm) TRS input jacks.
Unbalanced inputs: Connect the
unused side of the balanced input to
ground, as shown below left. A tip-
sleeve ¼-inch (6.3 mm) connector will
correctly terminate the unused side
of the input without modification.
For two-channel (stereo) operation,
use the inputs for both Channel 1 and
Channel 2; for parallel or bridged
mono operation, use the Channel 1
input. See the section on operating
modes for more explanation. To
patch the audio signal to other amps
(parallel and bridged modes only),
see the instructions for using parallel
inputs on page 9.
o r
o u
oder
ó
• Unbalanced
• Asymétrique
• Unsymmetrisch
• No balanceado
• Balanced
• Symétrique
• Symmetrisch
• Balanceado
1 2
3
ground
inverting input
non-inverting input
1
2
3
1
2
3
XLR unbalanced • XLR asymêtrique • unsymetrische XLR •
XLR no balanceado
TRS unbalanced • TRS
asymêtrique • unsymetrische
Stereoklinke • TRS no balanceado
C O N E X I O N E S C O N N E X I O N S A N S C H L Ü S S E
Entradas
Cada canal tiene entradas activas
balanceadas con conectores XLR y ¼"
(6.3 mm), cableadas en paralelo. La im-
pedancia de entrada es de 12 K Ω en la
balanceada, 6 K Ω en la no balanceada.
Las señales balanceadas son menos
propensas a inducir zumbidos debido a
la corriente alterna, pero para cables
cortos se pueden usar señales no
balanceadas. La impedancia de
salida debe ser menor de 600 ohms
para prevenir la pérdida de
frecuencias agudas en cables largos.
Entradas balanceadas: Use
conectores XLR o TRS de ¼" (6.3 mm).
Entradas no balanceadas:
Conecte el lado libre de la salida balan-
ceada a tierra, como se muestra a la
izquierda. Con un conector tipo tip-
sleeve de ¼" (6.3mm) se llevará a
cabo la terminación apropiada del
conductor sin usar de la entrada sin
ninguna modificación.
Para operación en dos canales (esté-
reo), use las entradas de los canales
1 y 2. Para operación en paralelo o
puenteada en mono, use la entrada del
canal 1. Lea la sección de los modos
de operación para una explicación
más detallada. Para enviar la señal
de audio a otros amplificadores (sólo
en los modos paralelo o puenteado
en mono), lea las instrucciones para
entradas paralelas en la página 9.
Entrées
Chaque canal est équipé d'une
entrée symétrique sur prises XLR et
¼" (6.3 mm) branchées en parallèle.
L'impédance d'entrée est de 12 K Ω
symétrique, 6 K Ω asymétrique.
Les signaux reçus en mode symétrique
sont moins sujets aux ronflements dû
aux interférences de réseau électrique
(hum), alors que les branchements
asymétriques peuvent convenir pour
les courtes distances. L'impédance
de sortie de la source de signal
devrait être de moins de 600 Ω afin
de réduire les pertes en hautes
fréquences avec de longs câbles.
Entrées symétriques: Utilisez la
prise XLR ou ¼" (6.3 mm).
Entrées asymétriques: Connectez
le côté non-utilisé de l'entrée
symétrique au châssis, tel qu'illustré
ci-contre. Une fiche ¼" (6.3 mm)
mono (Tip Sleeve) fermera le circuit
sans modification.
En utilisation deux canaux (stéréo),
utilisez les prises des canaux 1 et 2; en
mode parallèle ou ponté mono, utilisez
la prise du canal 1. Voir les explications
dans les sections appropriées du
présent manuel. Pour relier le signal
audio de cet amplificateur vers
d'autres amplificateurs (mode
parallèle et ponté mono seulement),
voyez les instructions en page 9.
Eingänge
Jeder Kanal verfügt über symmetrische
XLR- und 6,3 mm Stereoklinkenein-
gänge. Die Eingangsimpedanz
beträgt symmetrisch 12 K Ω ,
unsymmetrisch 6 K Ω .
Symmetrische Signale verursachen
weniger Brummproblem, wobei unsym-
metrische Verbindungen allerdings
bei kurzen Kabelwegen häufig aus-
reichen. Die Quellimpedanz sollte
dabei weniger als 600 Ω betragen,
um einen Höhenverlust bei längeren
Kabelwegen zu vermeiden.
Symmetrische Eingänge:
Verwenden Sie die XLR oder 6,3mm
Stereoklinkenbuchsen
Unsymmetrische Eingänge:
Verbinden Sie den ungenutzten Pin des
symmetrischen Steckers mit Masse
(siehe Abbildung). Bei einem Mono-
Klinkenstecker ist keine Änderung nötig.
Im 2-Kanalbetrieb (Stereo), verwenden
Sie bitte beide Eingänge; im Parallel-,
bzw. Monobrückenbetrieb verwenden
Sie nur Eingang 1. Bitte beachten sie
die jeweiligen Beschreibungen der ver-
schiedenen Betriebszustände. Um das
Signal an weitere Verstärker zu leiten
(nur im Parallel-, bzw. Monobrücken-
betrieb), beachten Sie bitte die
Beschreibungen auf Seite 9.
