4. レンズのズームギアの装着
本製品でレンズのズーム操作をする場合、レンズをカメラに装着する前に本製品付属のズームギアを
レンズのズームリングへ装着します。

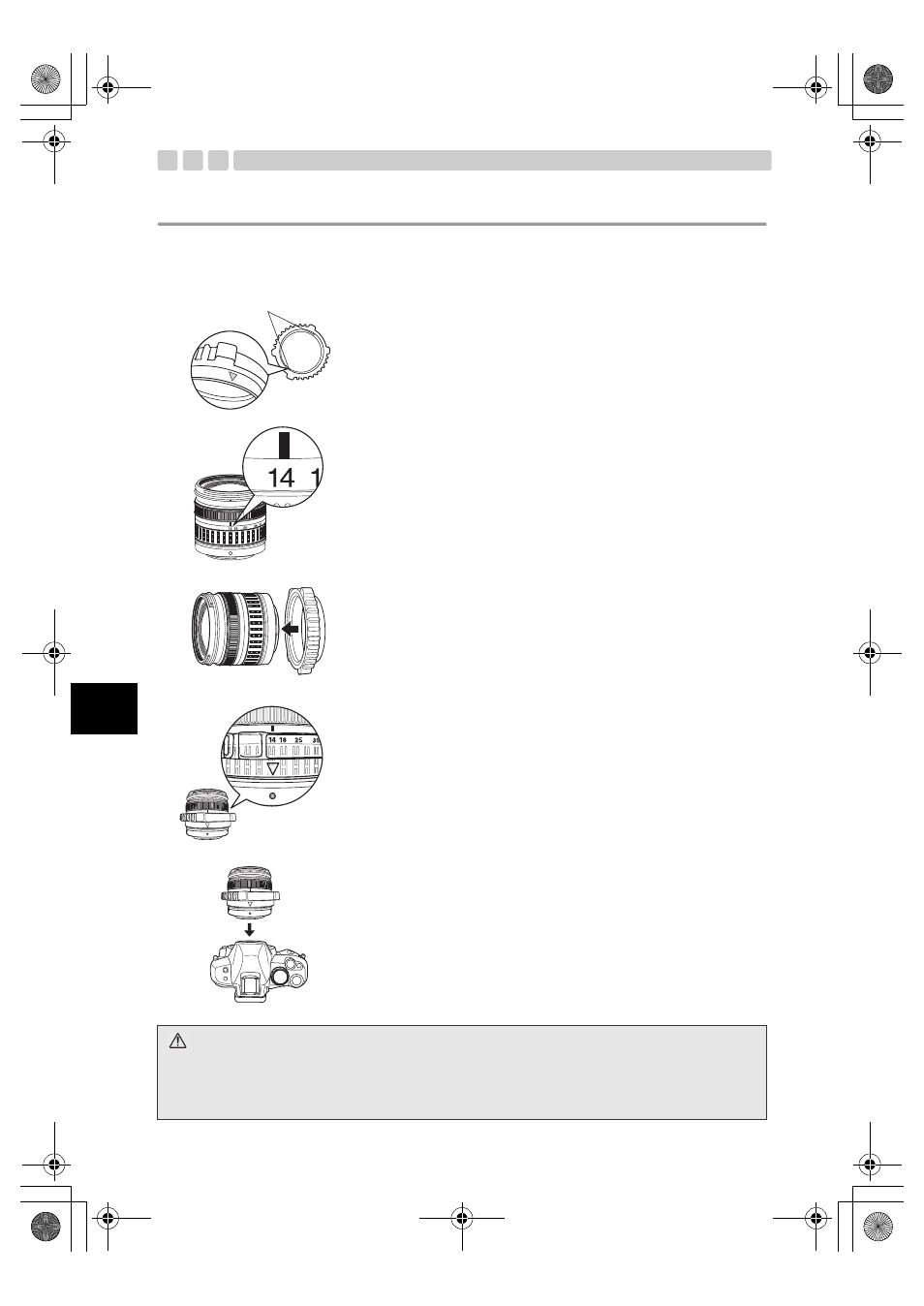

1 ズームギアにはレンズ装置時の位置合わせマーク（ U 印）が
2ヶ所あります。どちらのマークを使用してもレンズとの位置
合わせが可能です。
2 レンズのズームリングを広角側いっぱいに回して、「 14mm」
の位置を指標へ合わせます。
3 ズームギアの向きに注意して、レンズのマウント側からズー
ムギアをレンズへ取り付けます。
4 レンズのズームリング部先端に、ズームギアの先端が合うよう
に、また、ズームギアの位置合わせマーク（ U印）が、レンズ
の取り付け指標に合うようにズームギアを装置します。
5 ズームギアを装置したレンズをカメラに装着します。
注意 :
• ズームギアの回転方向および、前後方向の位置が正しくないと、レンズのズーム操作がスムーズに行えま
せん。装着位置に注意して正しく装着してください。
• ズームギアを装着したレンズとカメラを、本製品が装着されている PT-E シリーズプロテクター本
体へ装填する方法は、各 PT-Eシリーズプロテクターの取扱説明書をご参照ください。
