FR 12
Fr

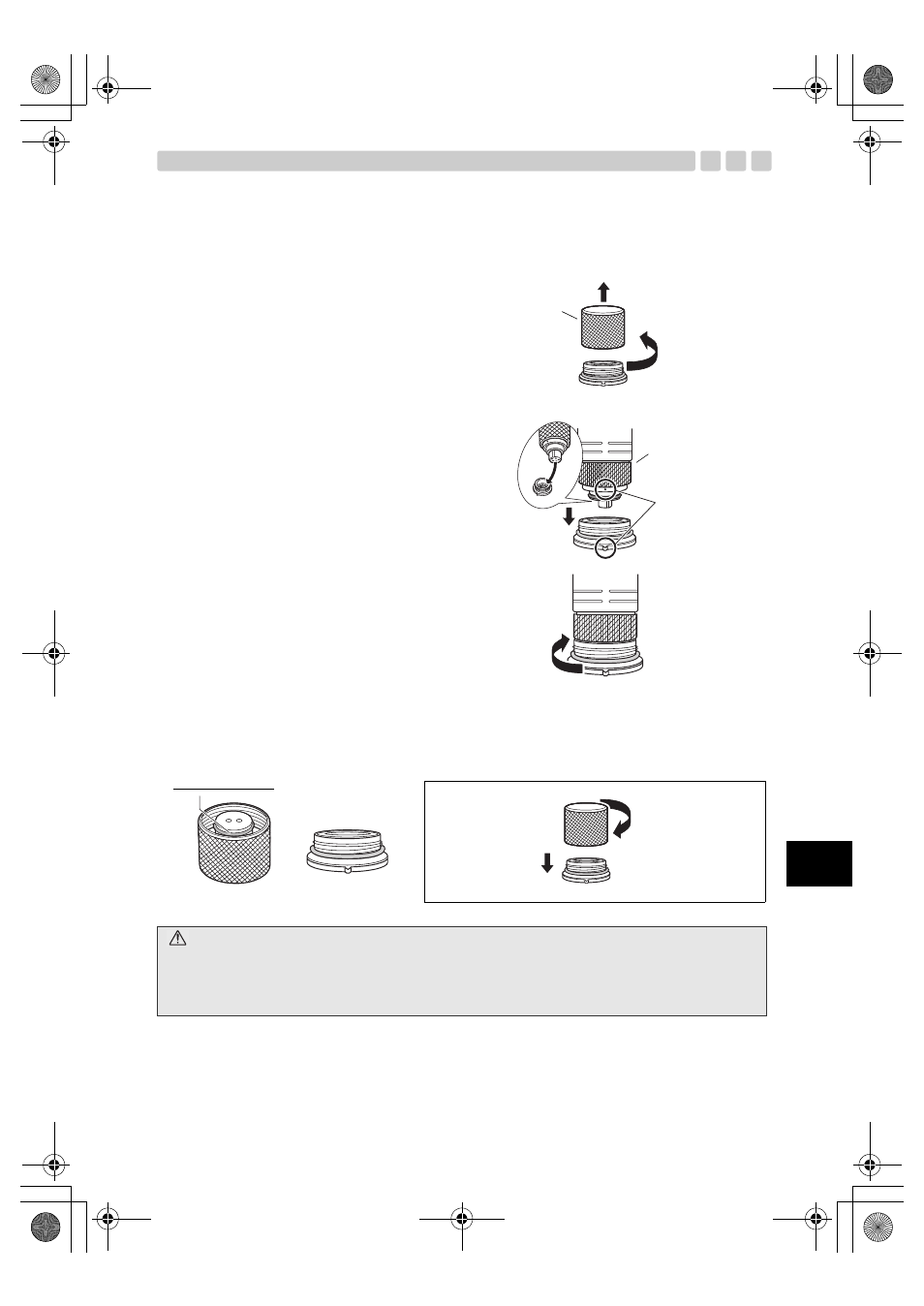

Retrait du bouchon du connecteur de câble TTL
Pour effectuer une prise de vue au flash TTL en combinant le caisson pour flash électronique disponible
séparément, retirer le bouchon du connecteur du câble TTL comme indiqué ci-dessous.
„ Comment fixer le bouchon du connecteur de câble TTL au caisson
Bien s’assurer qu’il n’y a pas de corps étranger collé aux joints dans le bouchon et sur le connecteur de
câble TTL. Pour fixer le bouchon, le tourner doucement dans le sens des aiguilles d’une montre jusqu’à
ce qu’il s’arrête.
* Pour des détails sur le câble TTL et le câble du sabot actif, consulter le mode d’emploi fourni avec le caisson
pour flash électronique disponible séparément.
1 Retirer le bouchon du connecteur du
câble TTL du corps du caisson.
2 Raccorder le connecteur du câble TTL
sous-marin du caisson pour flash
électronique au corps du caisson.
ATTENTION:
Si le bouchon du connecteur de câble TTL est desserré, de l’eau risque de pénétrer. Bien tourner le bouchon
doucement jusqu’à ce qu’il s’arrête et s’assurer qu’il est bien serré.
Ne pas tourner ni serrer trop fort le câble TTL. S’il est trop serré, il risque d’être difficile de le desserrer et de
le retirer.
1 Tourner dans le sens
inverse des aiguilles
d’une montre.
Bouchon du
connecteur de câble
TTL 2 Retirer.
Câble TTL sous-marin
Utiliser ce repère
pour l’alignement en
position.
3 Insérer dans le
connecteur.
4 Tourner légèrement
la partie filetée du
connecteur dans le
sens des aiguilles
d’une montre
jusqu’à ce qu’elle
s’arrête.
Vérifier les joints
Bouchon Connecteur
2 Tourner le bouchon
dans le sens des
aiguilles d’une montre
aussi loin qu’il peut
aller.
1 Tourner
doucement le
bouchon dans le
sens des
aiguilles d’une
montre jusqu’à
ce qu’il s’arrête.
