DE 8
De

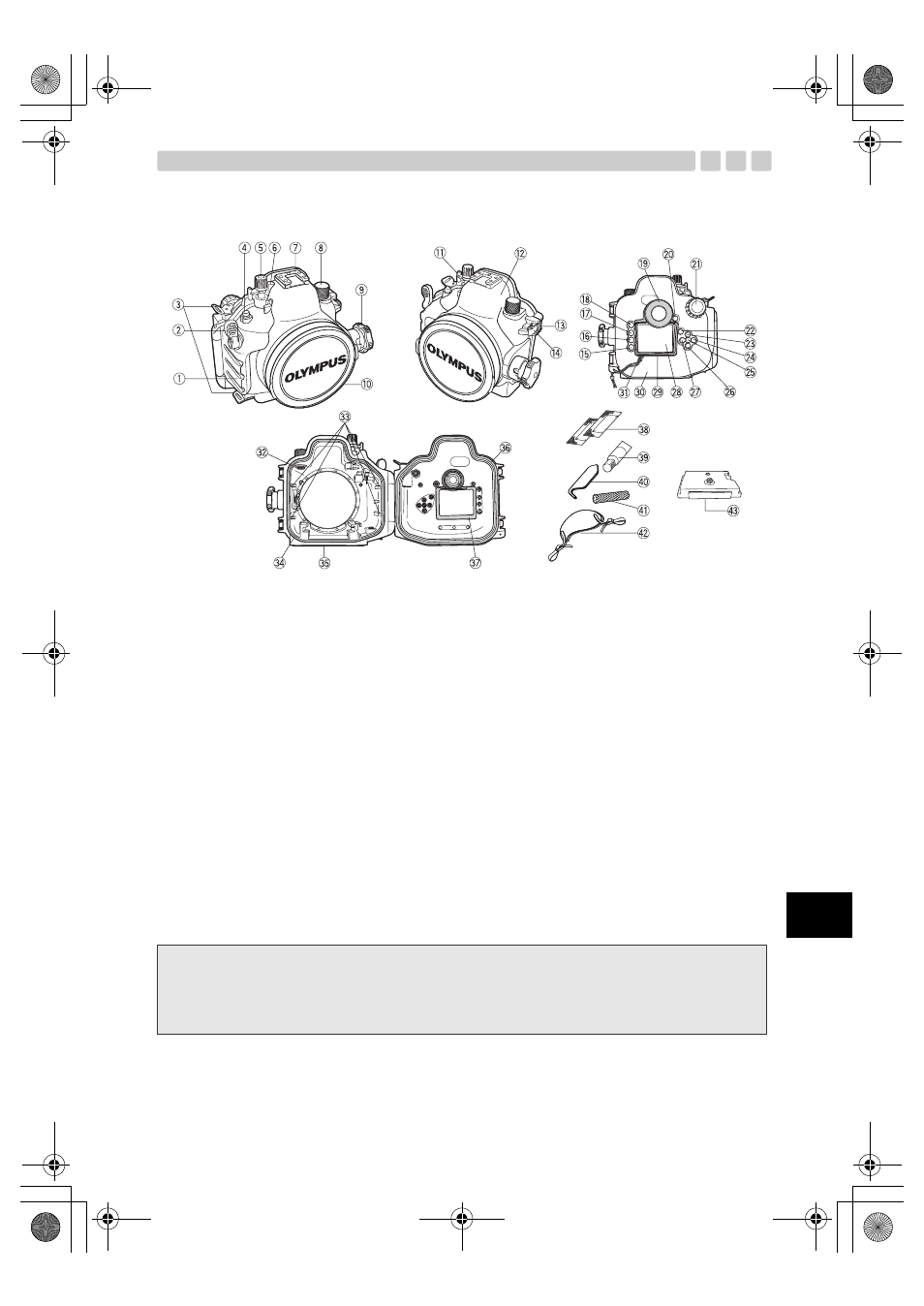

Bezeichnung der Teile
Hinweis:
Die Funktionen der mit dem Symbol * gekennzeichneten Teile stimmen mit denen der entsprechenden
Bedienungselemente an der Digitalkamera überein. Dementsprechend führt die Digitalkamera bei Betätigen
dieser Gehäuse-Bedienungselemente die entsprechenden Funktionen aus. Angaben zu diesen Funktionen
entnehmen Sie bitte der zur Digitalkamera gehörigen Bedienungsanleitung.
1 Handgriff
*2 Auslöserhebel
3 Öse für
Handgelenkschlaufe
*4 F (Belichtungskorrektur)-
Taste
*5 Programmwählknopf
6 Programmprüffenster
7 Zubehörschuh
8 TTL-Kabelkontakt
*9 Zoomregler
0 Objektivkappe
*a Hauptschalterhebel
b Vorderer Gehäusedeckel
c Schließklammer
d Öffnungs-/Schließhebel
*e INFO (Infoanzeige)-Taste
*f MENU-Taste
*g S (Löschen)-Taste
*h q (Wiedergabe)-Taste
i Sucher
*j AEL/AFL-Taste
*k Einstellknopf
*l u-Taste (E-410) /
Fn
(Funktion)-Taste (E-400)
*m Pfeiltaste S
*n Pfeiltaste X
*o
i-Taste
*p Pfeiltaste T
*q Pfeiltaste W
r LCD-Monitor-Fenster
s LCD-Monitor-
Blendschutzhaube
t Hinterer Gehäusedeckel
u Schnur f. LCD-Monitor-
Blendschutzhaube
v Blitzschuhkabelkontakte
(m.Kappen)
w Einschubführungsschienen
x O-Ring (POL-E03B)
y Stativgewinde
z O-Ring (POL-E03A)
A Innerer LCD-
Monitorrahmen
B Silicagel
C Silikonfett für O-Ringe
(weiße Kappe)
D O-Ring-Entferner
E Wartungsadapter für
wasserdichte Kappe
F Handgelenkschlaufe
G Kameraschlitten
