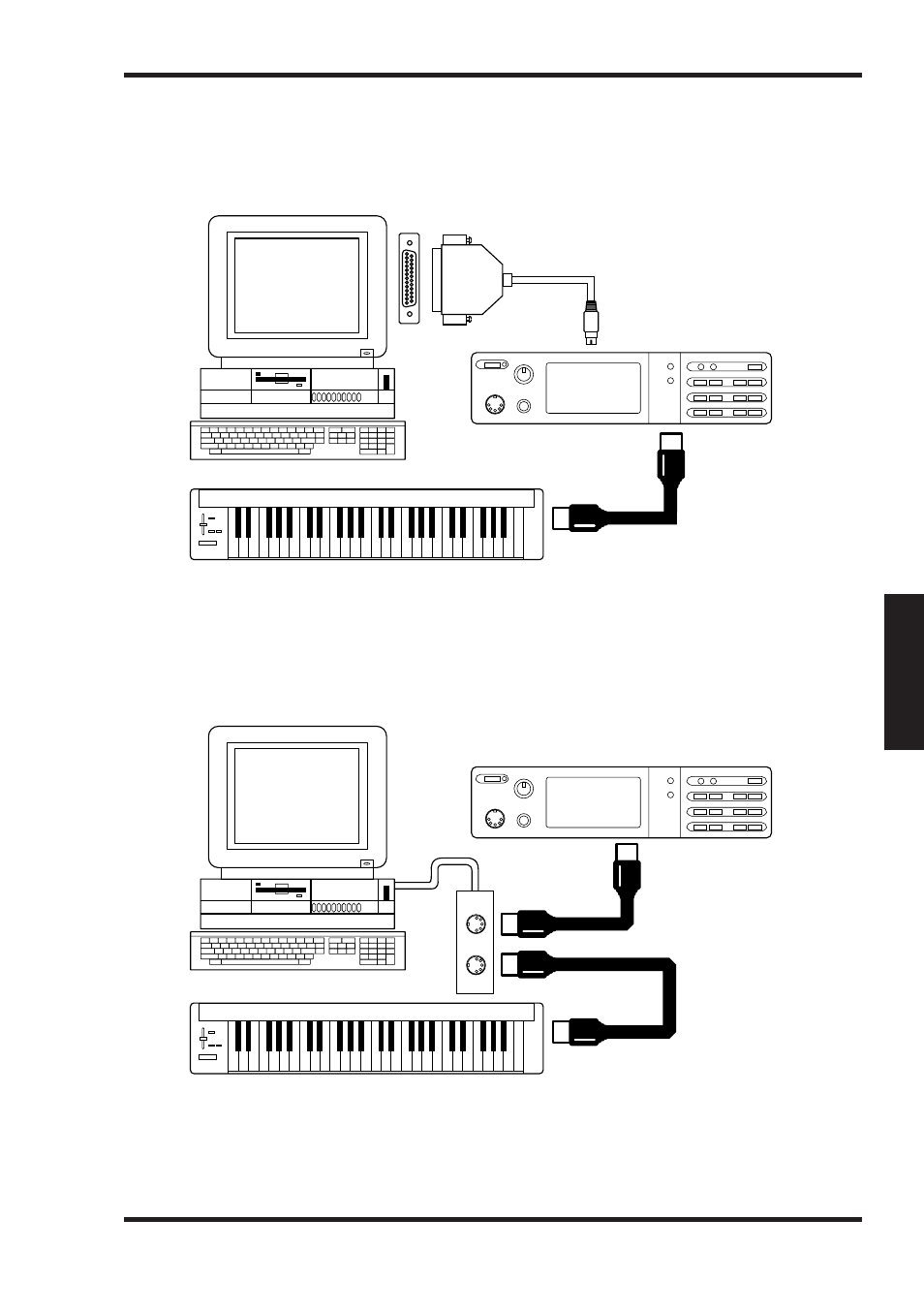

Computer aangesloten op de seriële poort van de module
1. Sluit de MIDI OUT-poort van de PC-300 aan op de MIDI IN-connector van de module
die u wilt aansturen.
2. Zet de KEYBOARD/PC-schakelaar van de PC-300 op “KEYBOARD”. Zie blz. 8.
Computer aangesloten op de MIDI IN-connector van de module
1. Verbind de MIDI OUT-poort van de PC-300 met de MIDI IN-aansluiting van de MIDI-
interface (MPU-serie, geluidskaart e.d.).
2. Zet de KEYBOARD/PC-schakelaar van de PC-300 op “KEYBOARD”. Zie blz. 8.
Opmerking: Bij dit aansluitingstype wordt ervan uitgegaan dat u de MIDI Thru/Soft Thru/MIDI
Echo-functie van het sequencerprogramma activeert.
MIDI OUT-connector
MIDI IN-
connector
COMPUTER-schakelaar
(op MIDI zetten)
PC 300
Module
Computer
MIDI OUT-
connector
MIDI IN-connector
MIDI OUT-connector
COMPUTER-
aansluiting
MIDI IN-
connector
RS-232C connector
COMPUTER-schakelaar
(op PC-2 zetten)
PC-300
Module
Computer
Computerkabel
9
