40

vide

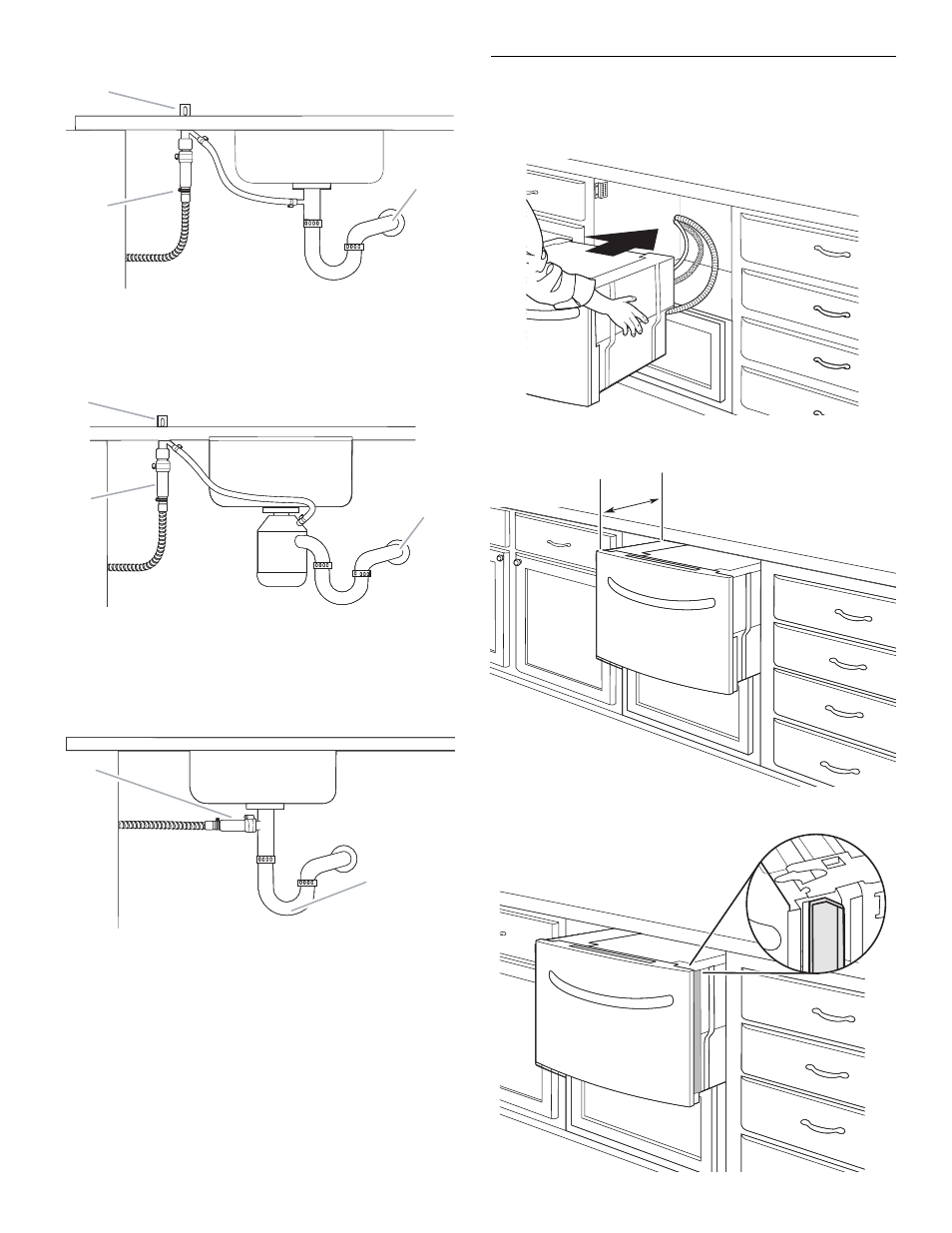

Option 3 : Installation avec broyeur à déchets et brise-vide

Option 4 : Installation sans broyeur à déchets/sans brise-
vide

REMARQUE : Raccorder le raccord du circuit d'évacuation
au circuit d'évacuation de la maison - utiliser la bride de tuyau
fournie.

6. Ouvrir l'arrivée d'eau; inspecter pour rechercher des fuites.

Installation du tiroir et des cornières de

garniture

1. Acheminer les tuyaux et le câblage dans le placard tout en

faisant glisser le tiroir en place.

2. Laisser le tiroir ouvert d'environ 6" (15,2 cm).

3. Placer les cornières de garniture des deux côtés du tiroir, tel

qu'illustré.

A. Raccord du circuit d'évacuation
B. Brise-vide

C. Circuit d'évacuation de la maison

A. Raccord du circuit d'évacuation
B. Brise-vide

C. Circuit d'évacuation de la maison

A. Raccord du circuit d'évacuation
B. Circuit d'évacuation de la maison

B

A

C

A

B

C

B

A

6"

(15,2 cm)
