39

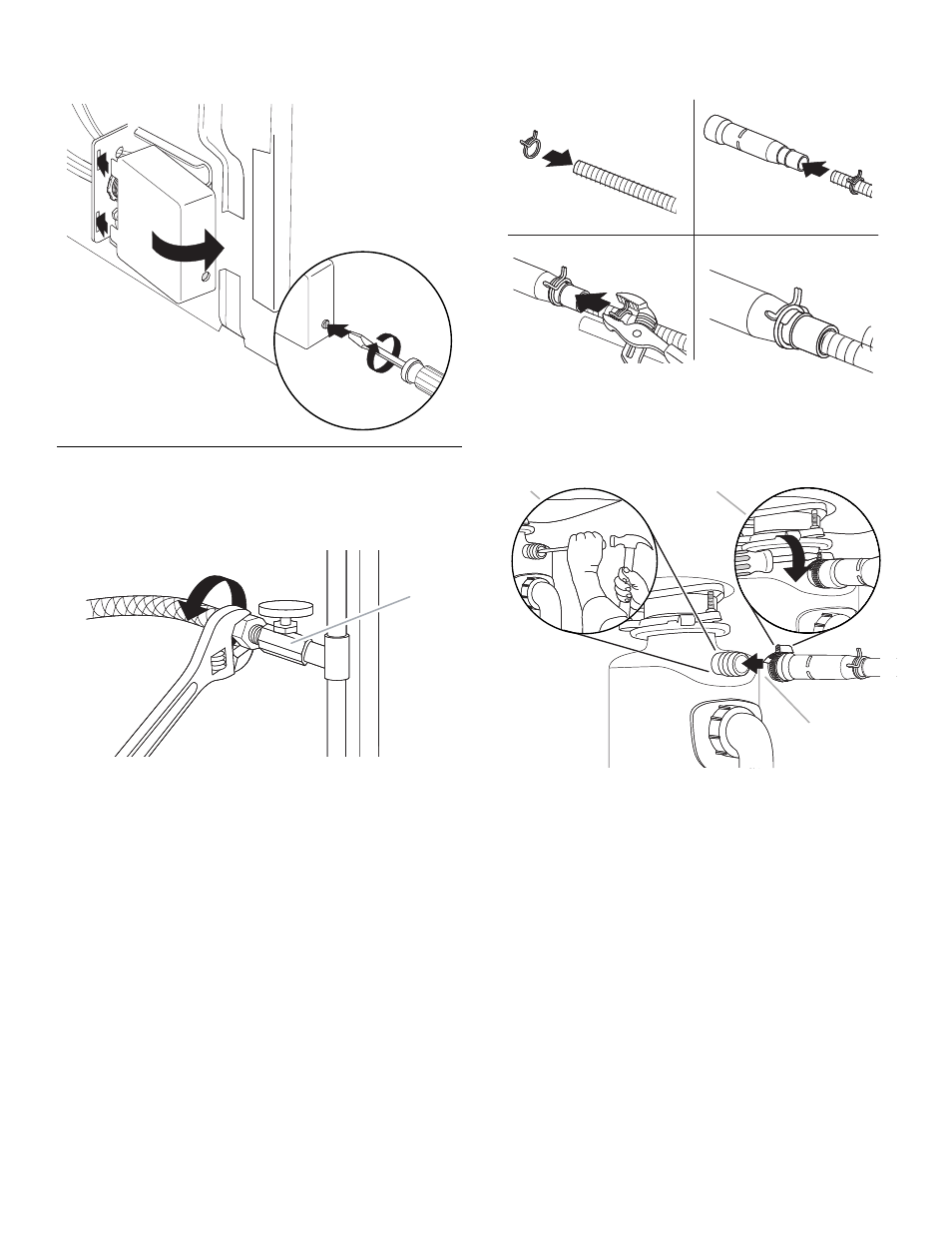

5. Réinstaller le couvercle du boîtier de raccordement
électrique. Veiller à ce que tous les conducteurs soient bien
placés à l'intérieur du boîtier.
Raccordement du tuyau d'arrivée d'eau et du
tuyau d'évacuation
1. Connecter le tuyau d'arrivée d'eau au robinet d'arrêt sous
l'évier.
2. Enfiler les brides sur les tuyaux d'évacuation (Figure A). Ne
pas couper les tuyaux d'évacuation.
3. Engager complètement les tuyaux sur les branches du
raccord du circuit d'évacuation (Figure B); on doit entendre
plusieurs “clics”.
4. Placer la bride de serrage à la position appropriée (figures C
et D).
5. Connecter le tuyau d'évacuation - utiliser l'une des options
suivantes :
Option 1 : Installation avec broyeur à déchets/pas de
brise-vide
Option 2 : Installation sans broyeur à déchets/avec brise-
A. Arrivée d'eau chaude
A
A. Pour une construction neuve, ôter l'opercule d'obturation du
broyeur à déchets.
B. Raccorder le raccord du circuit d'évacuation au broyeur à déchets.
C. Serrer la bride.
A B
C D
A C
B
