35

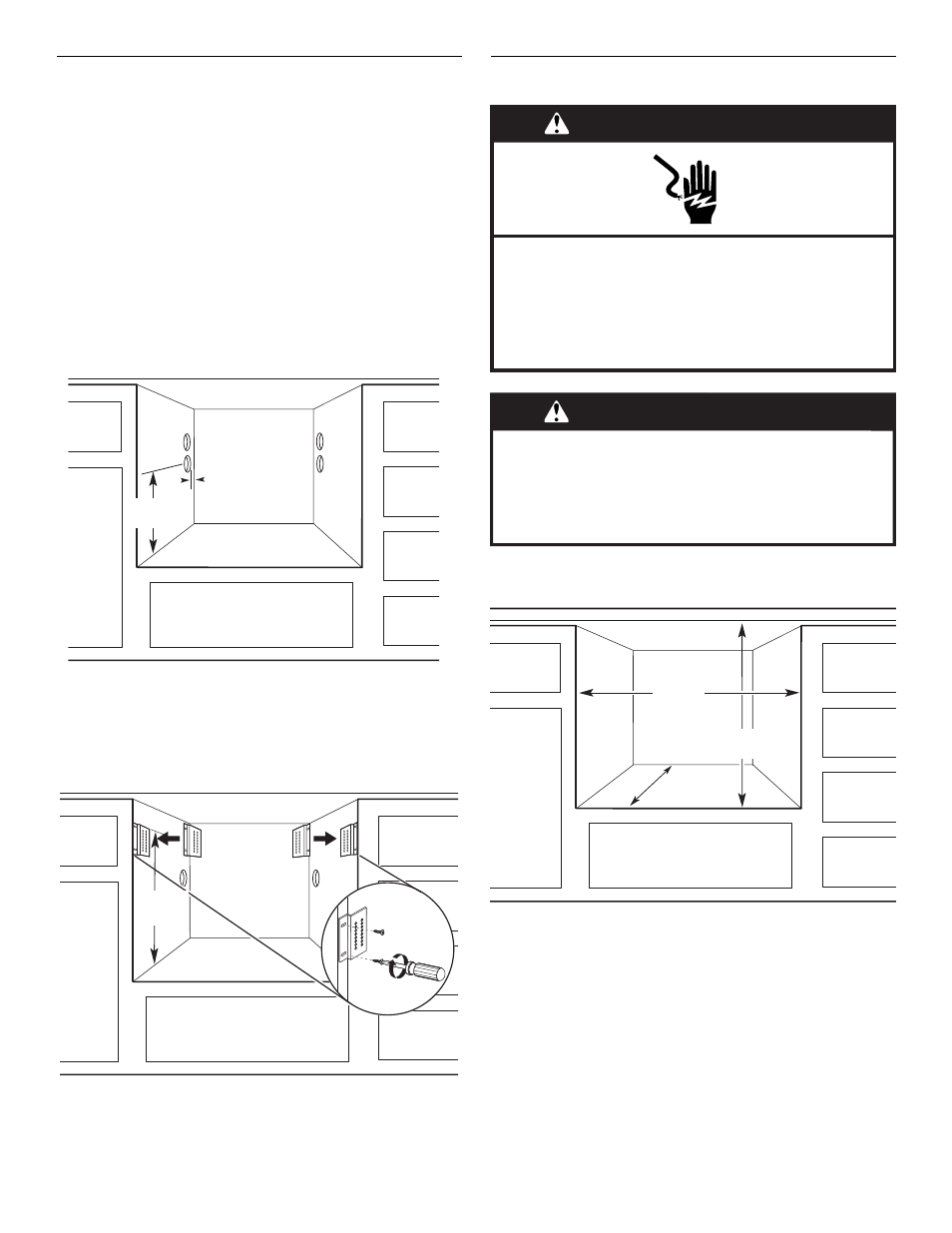

Préparation de l'espace d'installation entre
les placards
1. Pour respecter les valeurs minimales de dégagement de
séparation :
■ Mesurer la distance entre le plan de travail et le plancher;
veiller à disposer d'une hauteur libre de 17" (43,2 cm) ou
plus.
■ Mesurer la distance entre l'avant du placard et le mur
arrière; veiller à disposer d'une profondeur de 24" (61 cm)
ou plus.
■ Mesurer la distance entre le côté gauche et le côté droit
de l'espace d'installation; veiller à disposer d'une largeur
de 23½" (59,7 cm) ou plus.
2. Percer des trous de 1½" (3,8 cm) aux emplacements indiqués
sur l'illustration, pour le passage du tuyau d'évacuation, du
tuyau d'arrivée d'eau et du câblage électrique. Placer ces
trous à ½" (1,3 cm) du mur arrière.
3. Installer des brides de montage à 17" (43,2 cm) du sol -
utiliser les vis fournies. Si nécessaire, percer des avant-trous
de
¹⁄₈" dans la paroi de chaque placard.
Préparation du lave-vaisselle
1. Mesurer la hauteur libre de l'espace d'installation, entre le
plancher et la face inférieure du plan de travail.
2. Placer des cornières de l'emballage sur le sol; placer le lave-
vaisselle en appui sur la face arrière.
A. Choisir la position d'installation des tuyaux d'eau et d'évacuation -
à gauche ou à droite.
B. Choisir la position d'installation du câblage électrique - à gauche
ou à droite.
8"
(20,3 cm)
¹⁄₂ "
(1,3 cm)
17"
(43,2 cm)
AVERTISSEMENT
Risque de choc électrique
Interrompre l'alimentation électrique avant d'installer
le lave-vaisselle (au niveau du tableau de distribution -
fusible ou disjoncteur)
Le non-respect de cette instruction peut causer
un décès ou on choc électrique.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux personnes ou plus pour déplacer et
installer le lave-vaisselle.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
17" (43 cm) Min.
18 ¹⁄₂ " (47 cm) Max.
23 ¹⁄₂ "
(59,7 cm)
24"
(61 cm)
