INSTRUCCIONES DE INSTALACIÓN DE LOS
PANELES RECUBIERTOS
Panel del cajón recubierto a la medida
Si va a instalar un panel de madera a la medida, deberá hacerlo
usted mismo o consultar un carpintero o fabricante de armarios
calificado. Para obtener información acerca de las
especificaciones de los paneles, vea los gráficos dimensionales.
IMPORTANTE:
■
El grosor del panel recubierto debe ser de
¹⁄₂" (12,7 mm) a
³⁄₄" (19,05 mm).
■
No sobrepase la medida de altura establecida para el(los)
panel(es) recubierto(s). El(Los) panel(es) que sobrepasa(n) la
medida de altura puede(n) dañar la lavavajillas de cajón, los
armarios o el mostrador.
■
El ancho del panel recubierto puede variar de acuerdo con el
ancho de la abertura del armario.

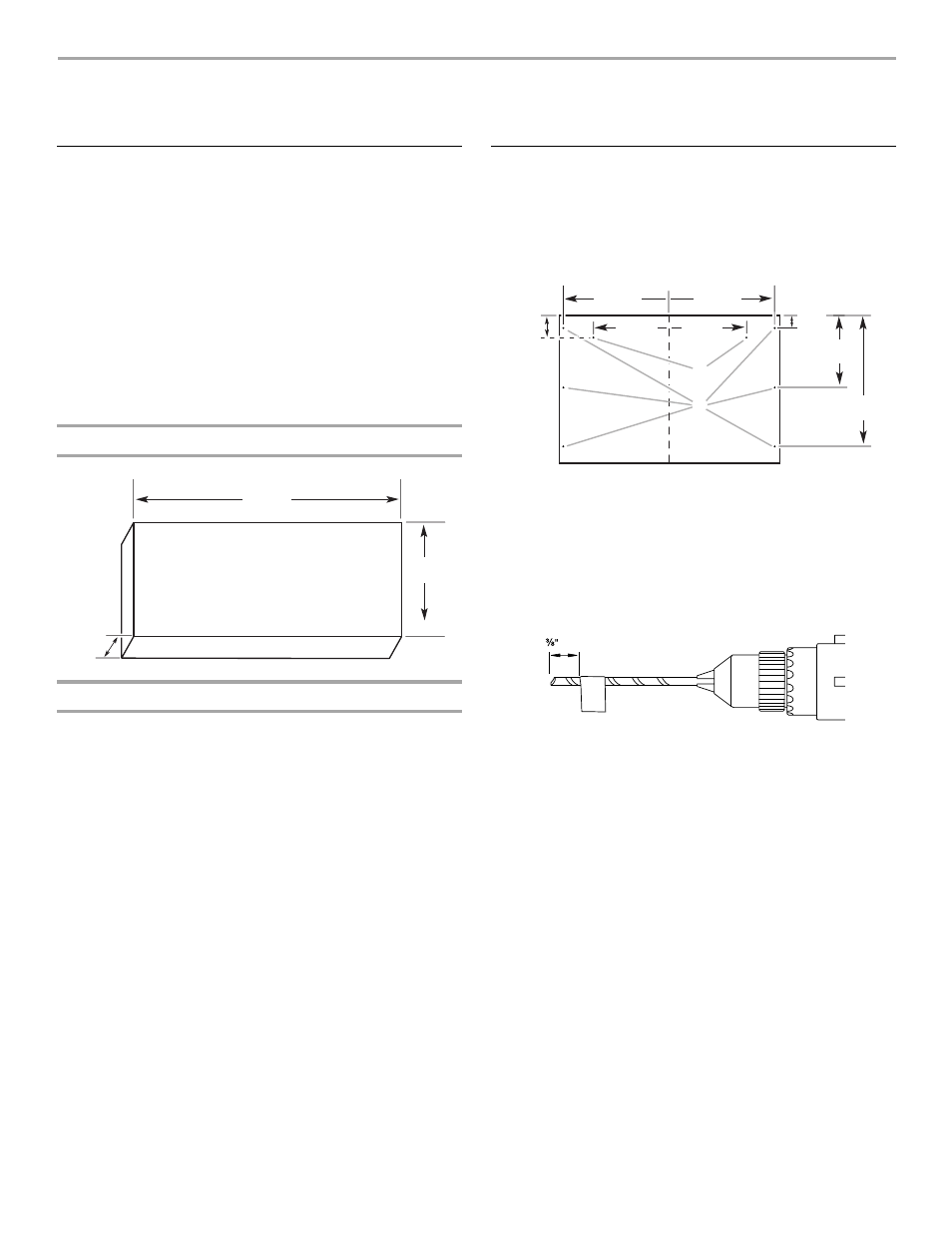

Dimensiones del panel recubierto
Instalación de los herrajes
Centre los herrajes (de izquierda a derecha) sobre el panel
recubierto. Asegúrese al instalar los herrajes que los tornillos de
montaje estén al ras con la parte trasera del panel recubierto.
Preparación del panel a la medida
1. Coloque el panel a la medida boca abajo en una superficie
limpia y blanda.
2. Con un lápiz, marque los puntos centrales de los dos orificios
guía para los sujetadores de los paneles y los 6 orificios guía
necesarios para el panel.
3. Con un taladro de
¹⁄₈", haga cada orificio de una profundidad
de
³⁄₈" (1 cm).
IMPORTANTE: Para evitar taladrar hasta atravesar el frente
del panel recubierto, no taladre a una profundidad de más de
³⁄₈" (1 cm).
23
7
/
16
"
(59,5 cm)
16
1
/
4
"
(41,3 cm)
3
/
4
"
(1,9 cm)
A. Línea central
B. Orificios guía para el sujetador del panel (2)
C. Orificios guía (6)
1
1
/
2
"
(3,8
cm)
A
(20,7
cm)
8
1
/
8
"
(20,7
cm)
8"
(20,2
cm)
(36,6
cm)
C
B
(28,5 cm)
11
1
/
4
"
(28,5
cm)
2
1
/
2
"
(6,3
cm)
11
1
/
4
"
8
1
/
8
"
14
1
/
8
"
(1 cm)
