32
EXIGENCES D'INSTALLATION
Outillage et composants
Rassembler les outils et pièces nécessaires avant de commencer
l’installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outillage nécessaire
Composants nécessaires
Pièces fournies
Vérifier la présence de toutes les pièces.
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur. Le non-respect de ces codes et
règlements pourrait entraîner un incendie ou un choc électrique.
C'est à l'utilisateur du produit qu'incombe la responsabilité de
réaliser une installation correcte.
■ Contacter un installateur qualifié pour garantir que
l'installation du lave-vaisselle soit exécutée conformément
aux prescriptions de tous les codes locaux et nationaux en
vigueur régissant les installations d'électricité et de
plomberie.
■ Réaliser l'installation du lave-vaisselle tel que spécifié dans
ces instructions.
■ Veiller à disposer de tous les outils et composants
nécessaires pour l'installation du lave-vaisselle.
■ Protéger le lave-vaisselle et les canalisations d'eau qui
l'alimentent contre le gel. La garantie de l'appareil ne couvre
pas les dommages imputables au gel.
■ Ce lave-vaisselle est conçu et fabriqué uniquement pour une
utilisation à l'intérieur.
■ Installer le lave-vaisselle d'aplomb en un endroit approprié
sur un sol capable d'en soutenir le poids compte tenu de sa
taille et de son utilisation.
■ Pince
■ Tournevis Phillips
■ Tournevis à lame plate
■ Douilles hexagonales/
tourne-écrou -
³⁄₁₆" et ¼"
■ Mètre ruban ou règle
■ Scie à trou - 1½"
■ Clй а molette - 10"
■ Couteau utilitaire
■ Niveau
■ Perceuse électrique
■ Foret de - ¹⁄₈"
■ Tournevis TORX ®† T-20
(pour l'installation de
panneaux de façade
personnalisés)

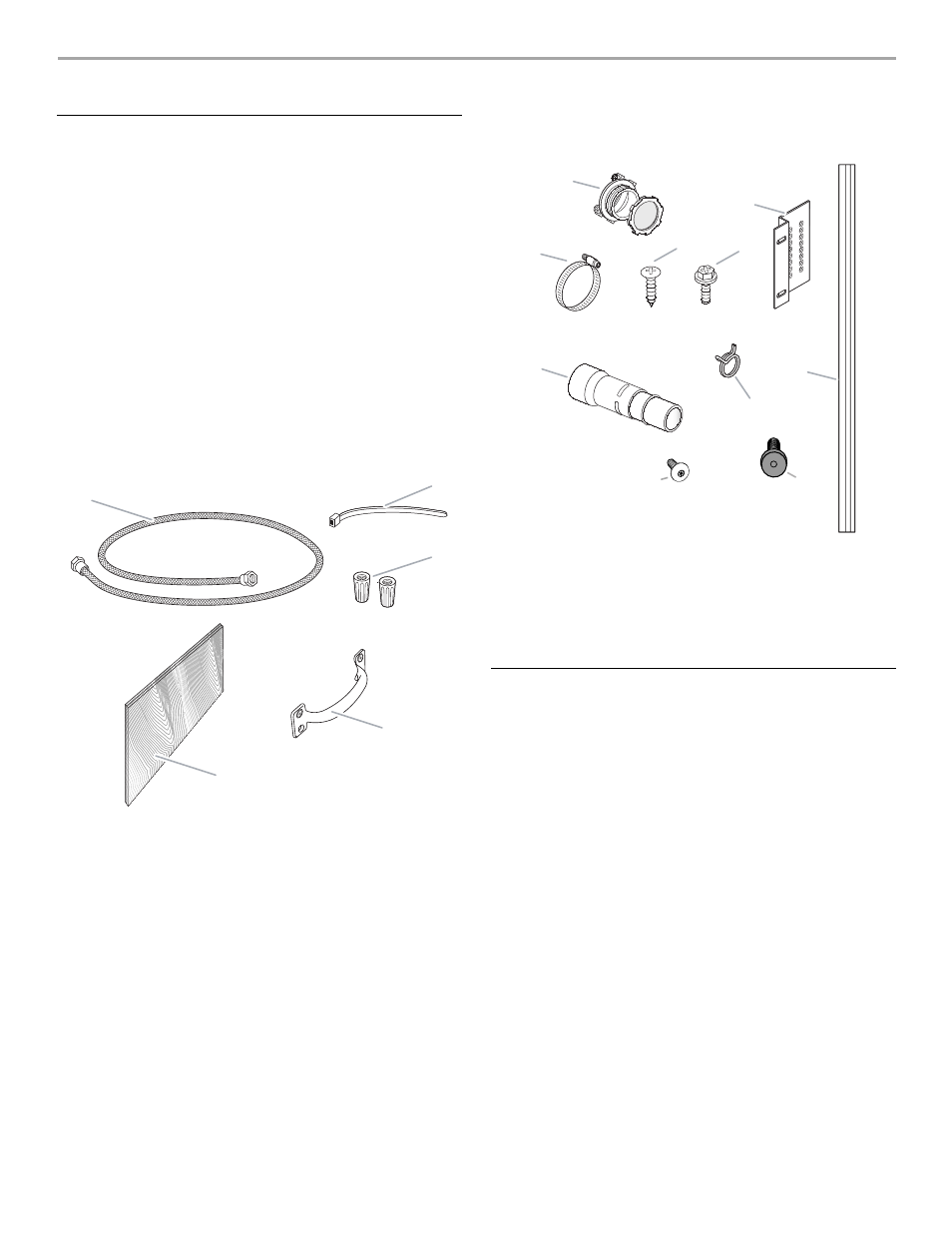

A. Tuyau d'arrivée d'eau flexible 60" (152,4 cm)
B. Attache en plastique
C. 2 connecteurs de fils de taille appropriée -
homologation UL
D. Pièces de quincaillerie (pour l'installation de
panneaux de façade personnalisés)
E. Panneau décoratif (pour l'installation de
panneaux de façade personnalisés)
A
B
C
D
E
†®TORX est une marque déposée de Textron Innovations Inc.
A. Serre-câble
³⁄₄"
- homologation
UL
B. 2 brides de montage
C. Bride de tuyau 1,25"
D. 4 vis pour brides de montage
E. 2 vis de montage de l’appareil
F. Raccord pour tuyau d'évacuation
G. Bride de tuyau pour tuyau
d'évacuation
H. 2 cornières de garniture
I. 2 vis de fixation de panneau
(certains modèles)
J. 10 vis TORX ®† (certains
modèles)
A
C
D E
F
B
H
G
J I
