Sección 4
13
INSTRUCCIONES DE OPERA CIÓN
No trate de operar este cortacésped a menos que
haya leído este manual. Aprenda la ubicación y el
propósito de todos los controles e instrumentos
antes de operar este cortacésped.
4.1 IDENTIFICACIÓN DE CONTR OLES E
INSTRUMENT OS
Antes de operar el cortacésped, debe familiarizarse con
todos los controles del cortacésped y el motor. Es
importante conocer la ubicación, función y operación de
estos controles para la operación segura y eficiente del
cortacésped.
1. Interruptor de encendido (Figura 4-1). El
interruptor de encendido se usa para arrancar el
motor y tiene tres posiciones; OFF, ON, y ST ART .

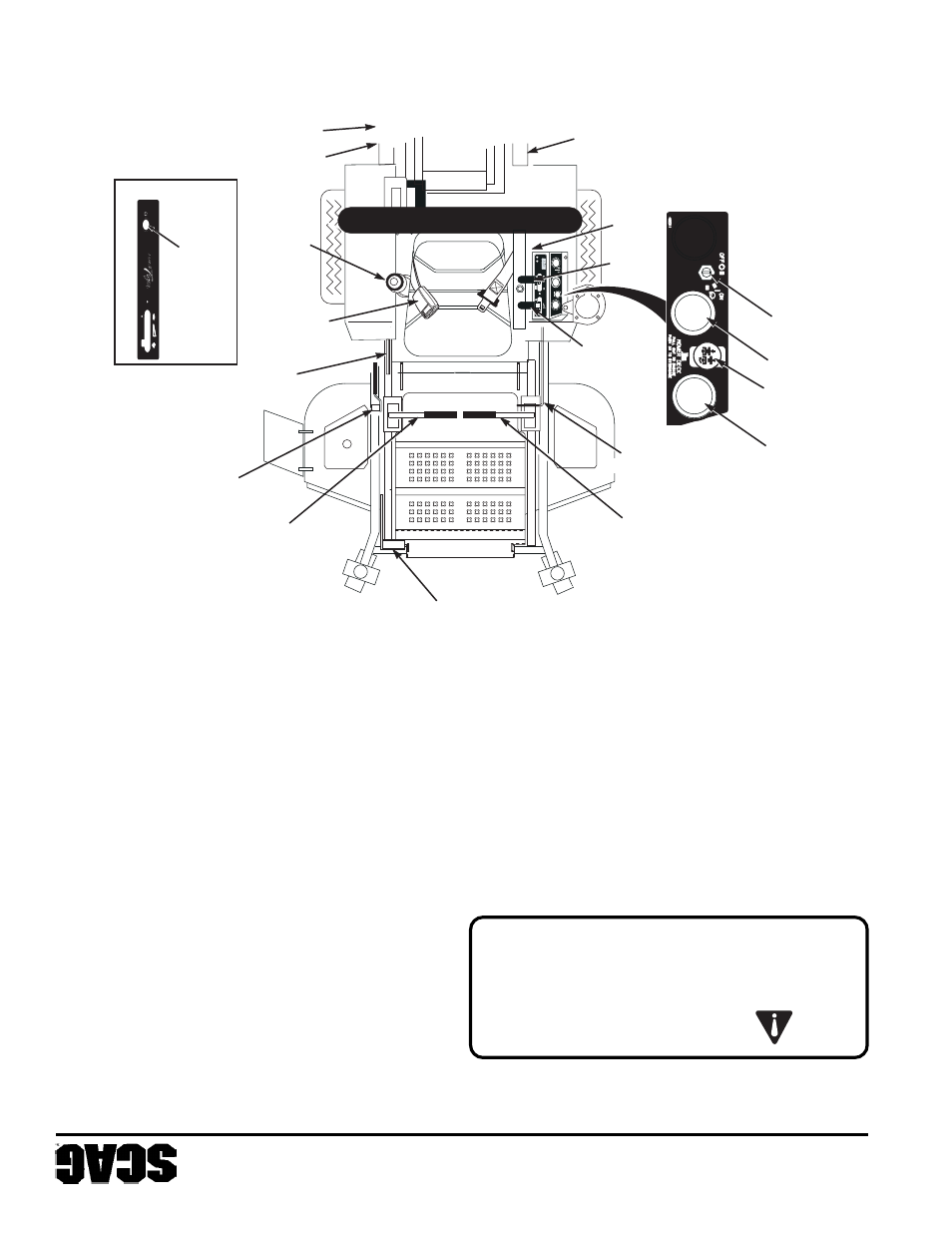

Figura 4-1 Controles e Instrumentos de control horario
CH O K E
48
1 3 48
F
CONTROL IZQ UIERDO DE
DIRECCIÓN
INTERRUPT OR DE
LA PLATAFORMA
DEL CORTA CÉSPED
INTERRUPT OR
DE ENCENDIDO
MEDIDOR DE
COMBUSTIBLE
VÁL VULA DE DESCARGA
VÁL VULA DE DESCARGA
FUSIBLES
CONTROL DE
ESTRANGU-
LACIÓN
DEL MOT OR
CONTROL DE
ACELERA CIÓN
DEL MOT OR
CONTROL DERECHO DE
DIRECCIÓN
ELEVA CIÓN DE LA PLATAFORMA
LIBERACIÓN DE LA PLA TAFORMA
2006 S TTCHM I S P
CONTROL DEL FRENO DE
ESTA CIONAMIENTO
AJUSTE DE ALTURA
DE CORTE
SOLO KAW ASAKI DFI
AMPERÍMETRO
TEMPERATURA
DE AGU A
LUZ DE
REVISAR
MOT OR
CHECK ENGINE LIGHT
482796
SLO
W
FA
S
T
HORÓMETRO
CINTURÓN DE
SEGURIDAD
2. Interruptor de la plataforma del cortacésped
(Figura 4-1). Usado para accionar y desconectar
el sistema de transmisión del cortacésped. T ire del
interruptor para accionar la transmisión de
plataforma. Pr esione el interruptor para
desconectar la transmisión de plataforma.
3. Control de estrangulación del motor (Figura 4-
1). Usado para arrancar un motor frío. No utilizado
en el 29DFI.
4. Control de aceleración del motor (Figura 4-1).
Usado para controlar la velocidad de motor.
Presionando la palanca hacia abajo aumenta la
velocidad del motor. Tirando de la palanca hacia
atrás disminuye la velocidad del motor. La posición
completamente hacia atrás es la posición de
MARCHA EN V ACÍO. La posición de corte es la
de más adelante.
PR ECA UCIÓN :
