Sección 6

23

AJUSTES

6.1 AJUSTE DEL FRENO DE

ESTA

CIONAMIENTO

No opere el cortacéspedes si el freno de

estacionamiento no está en correcto estado

de funcionamiento. P

odrían causarse

lesiones graves.

El acople del freno de estacionamiento debe ajustarse

cuando la palanca del freno de estacionamiento se coloca

en la posición “ENGAGE”; el freno de estacionamiento

permitirá que el cortacésped se mueva. Si los

procedimientos siguientes no permiten accionar el freno

de estacionamiento apropiadamente, contacte con su

distribuidor Scag para cualquier ajuste adicional de freno.

1.

Coloque un gato de piso debajo de la parte posterior

de la máquina. Levante la máquina y apóyela para

evitar que caiga. Bloquee las ruedas locas para evitar

que la máquina se mueva. Quite las ruedas motrices.

2.

Con la palanca de freno en la posición desconectada,

revise la distancia entre la parte superior del tubo del

bastidor y la parte inferior del mango del freno. La

distancia debe ser de 2" a 2-1/4" (V ea la Figura 6-1).

3.

Si la distancia no es de la medida especificada, ajuste

aflojando las contratuercas en ambos extremos de la

varilla de control del freno y girando la varilla hasta

que se alcance la distancia adecuada. (V ea la Figura

6-1) Apriete las contratuercas.

4.

Con el freno en la posición accionada, verifique la

distancia entre la tuerca inferior de la varilla del

accionador de freno y la palanca del accionador de

freno en el lado izquierdo de la máquina. La

distancia debe ser 1/8" (V ea la Figura 6-2).

5.

Si la distancia no coincide con la medida

especificada, afloje la contratuerca en la horquilla

con ojales situada sobre la varilla del accionador del

freno (V er la Figura 6-2).

6.

Gire el perno en el fondo de la palanca del

accionador de freno hasta que se alcance la medida

de 1/8" y apriete la contratuerca en la horquilla con

ojales en la varilla del accionador de freno. (V ea la

Figura 6-2).

7.

Repita los pasos del 4 al 6 en el lado derecho de la

máquina.

8.

Reemplace las ruedas motrices y pruebe el freno.

-NOTA-

Si este procedimiento no logra el ajuste

apropiado del fr

eno, contacte con su distribuidor

autorizado de Scag.

6.2 AJUSTES DE DESPLAZAMIENTO

Se tendrán que realizar ajustes neutrales o de alineación si:

A.

Las palancas de control de dirección están en la

posición neutral y la máquina se arrastra hacia

adelante o hacia atrás. (Ajuste neutral, vea la

página 24).

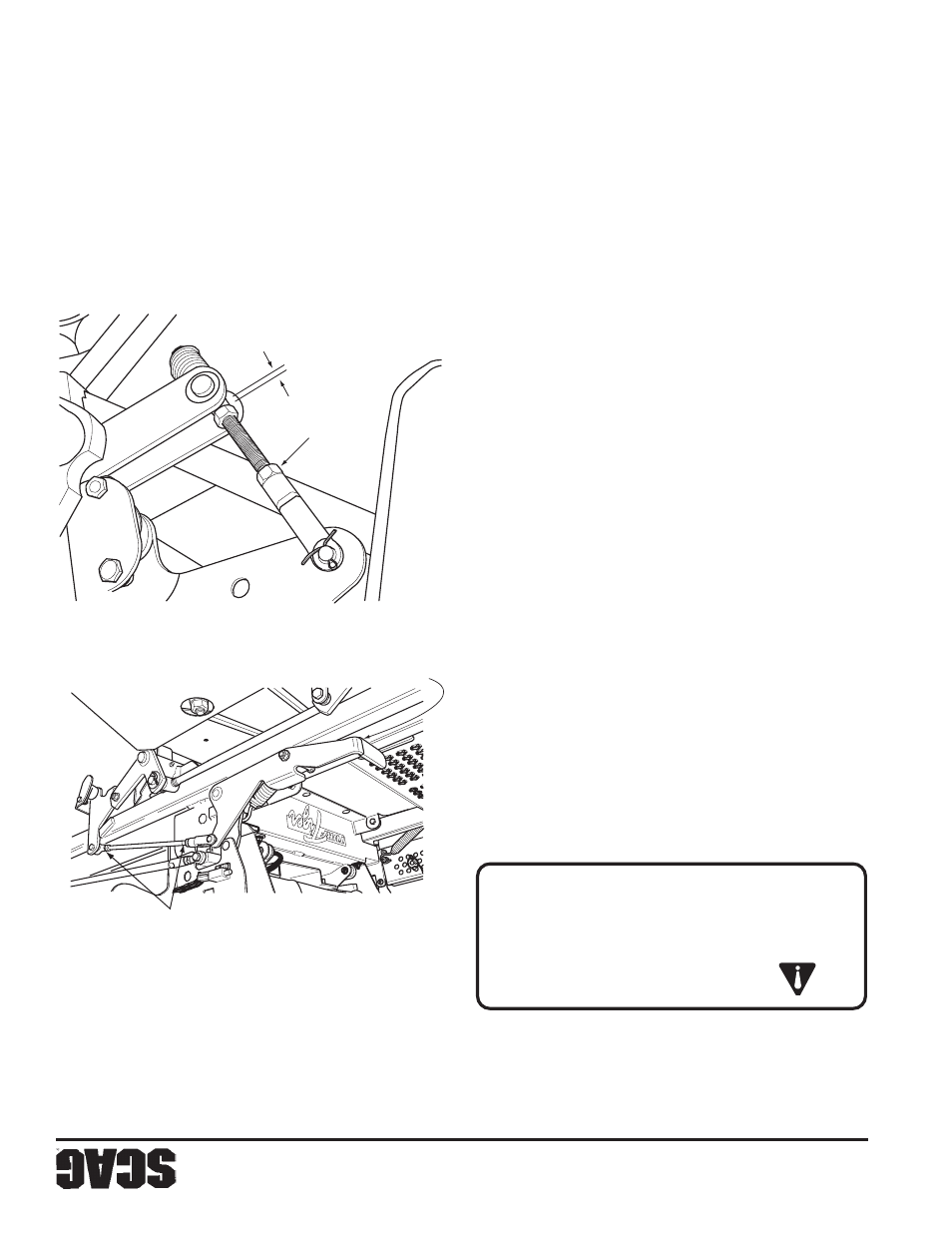

Figura 6-2. Ajuste de la varilla de freno

Figura 6-1. Ajuste de freno

390S0153-1 SP

AFLOJE

AQU

Í

1/8"

390S0152-1 SP

AFLOJE AQ

Luz de 2" a 2-1/4"

ADVER

TENCIA:
