Ardo CO3012BA-S - Manual (Page 14)

14 126
I
GB
Russo
POSIZIONAMENTO E MESSA IN OPERA
POSITIONING AND INSTALLATION
кДбеЦфЦзаЦ а ЗЗйС З щдлигмДнДсаы кДбеЦфЦзаЦ а ЗЗйС З щдлигмДнДсаы кДбеЦфЦзаЦ а ЗЗйС З щдлигмДнДсаы кДбеЦфЦзаЦ а ЗЗйС З щдлигмДнДсаы кДбеЦфЦзаЦ а ЗЗйС З щдлигмДнДсаы
2
e
D E
F
A
Svitare il perno superiore e avvitarlo sul lato opposto.
Rimontare lo zoccolo inferiore.
Rimontare il perno “A” e la rondella sulla cerniera inferiore.
Posizionare la porta superiore “E” inserendola nel perno superiore “D”.
Posizionare la porta inferiore “F” inserendola nel perno inferiore “A”.
2e
2f
2g

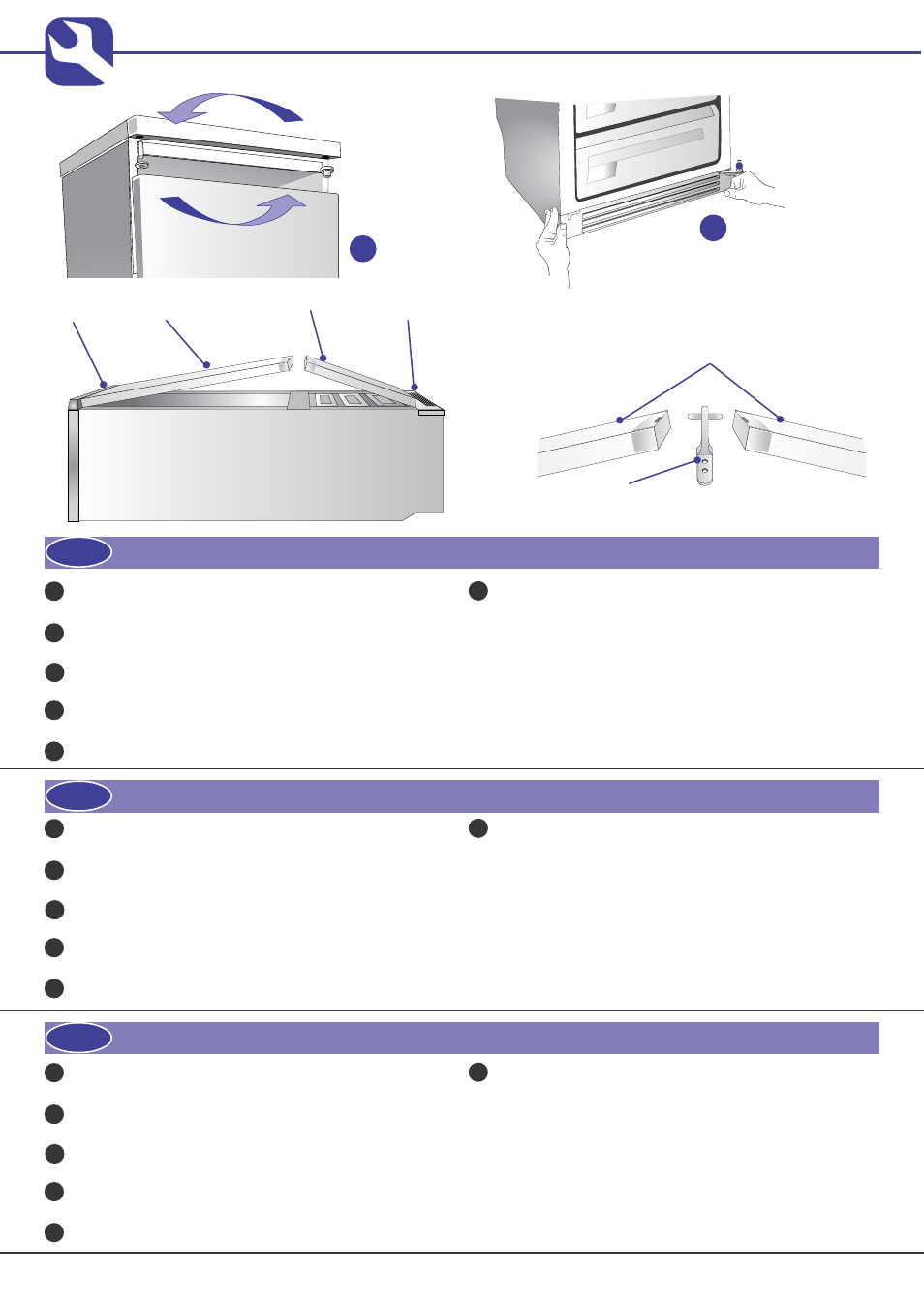

POSITIONING AND INSTALLATION
2h
2i
Unscrew the upper pin and screw it onto the opposite side.
Remount the lower plinth.
Remount the pin “A” and the washer on the lower hinge.
Position the upper door E” inserting it in the upper pin “D”.
Position the lower door “F” inserting it in the lower pin “A”.
йЪ‚ЛМЪЛЪВ ‚ВıМ˛˛ УТ¸ Л Б‡‚ЛМЪЛЪВ Вfi М‡ ФУЪЛ‚УФУОУКМУИ ТЪУУМВ.
мТЪ‡МУ‚ЛЪВ М‡ ПВТЪУ МЛКМЛИ ˆÓÍÓθ.
мТЪ‡МУ‚ЛЪВ М‡ ПВТЪУ УТ¸ “Д”, ‡ ¯‡И·Ы - М‡ МЛКМ˛˛ ФВЪО˛.
мТЪ‡МУ‚ЛЪВ ‚ВıМ˛˛ ‰‚В¸ “Ц” М‡ ‚ВıМ˛˛ УТ¸ “D”.
мТЪ‡МУ‚ЛЪВ МЛКМ˛˛ ‰‚В¸ “F” М‡ МЛКМ˛˛ УТ¸ “Д”.
2
f
2e
2f
2g
2h
2i
2e
2f
2g
2h
2i
Position the central hinge “H” inserting it in the bushings “I” of the two doors and
remount it with the two screws.
мТЪ‡МУ‚ЛЪВ ˆÂÌÚ‡О¸МЫ˛ ФВЪО˛ “з”, ‚‚У‰fl Вfi ‚У ‚ЪЫОНЛ “I” Ó·ВЛı ‰‚ВВИ
Л ТМУ‚‡ Б‡НВФЛЪВ Вfi ‰‚ЫПfl ‚ЛМЪ‡ПЛ.
I
H
Posizionare la cerniera centrale “H” inserendola nelle bussole “I” delle due porte e
rimontare con le due viti la cerniera centrale. 2l
2l
2l
