– 37 –
FRANÇAIS

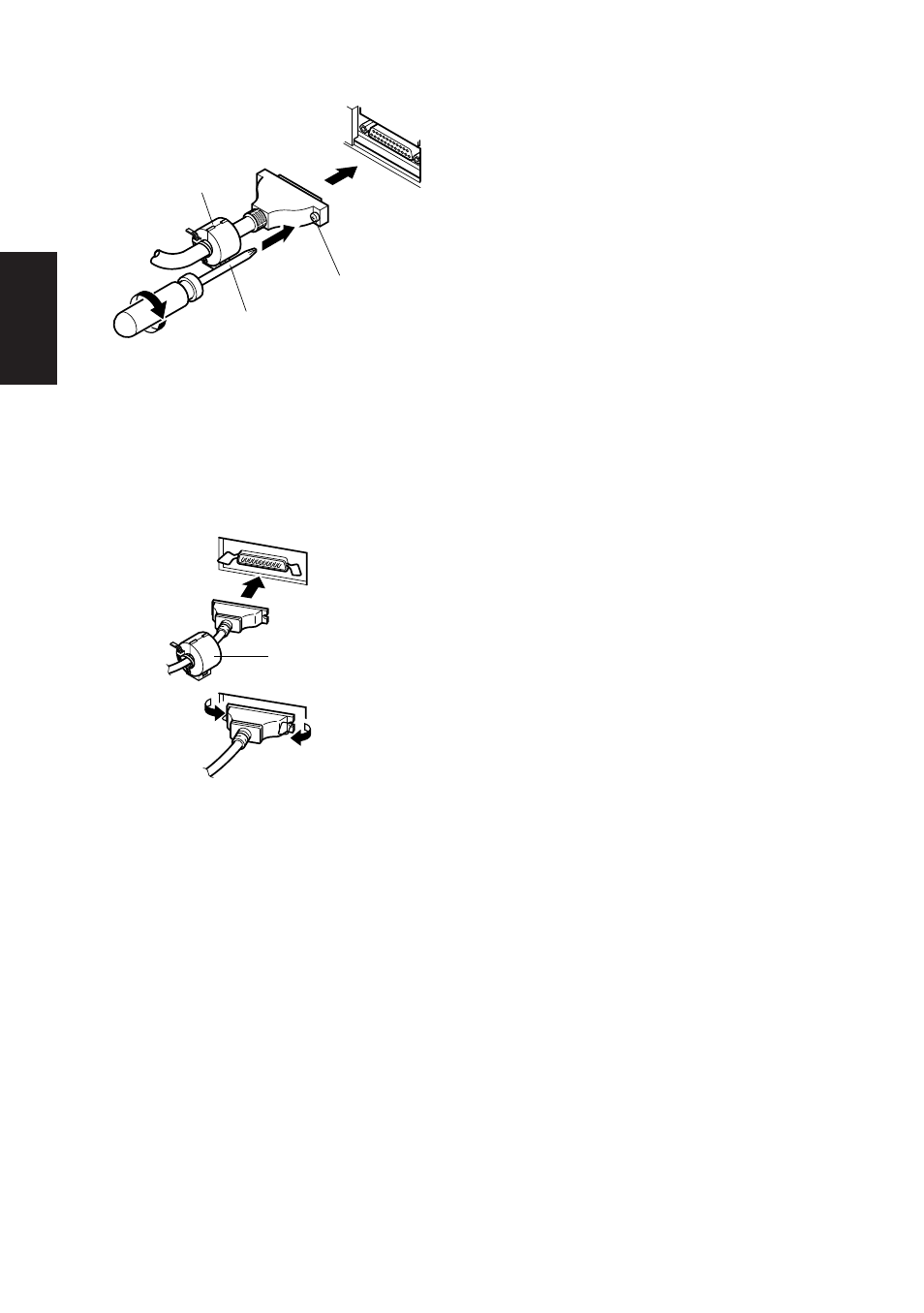

Tore de ferrite
(UE seulement)
Tore de ferrite
(UE seulement)
Tournevis
Vis
4-4-2. Câble d’interface série
1 Mettez l’ordinateur hôte et
l’imprimante hors tension.
2 Insérez un des connecteurs du câble
d’interface dans la prise de
l’imprimante et l’autre dans la prise
de l’ordinateur hôte.
3 Serrez ensuite les vis droite et gau-
che des connecteurs pour les fixer
aux prises.
Fig. 4-20 Connexion du câble
d’interface série
4-4-3. Câble d’interface parallèle
1 Mettez l’ordinateur hôte et
l’imprimante hors tension.
2 Insérez un des connecteurs du câble
d’interface dans la prise de
l’imprimante comme indiqué dans
le schéma, et fixez-le avec les fer-
moirs
3 Insérez l’autre connecteur du câble
d’interface dans la prise de l’ordina-
teur hôte, puis fixez-le également
avec les fermoirs.
Fig. 4-21 Connexion du câble
d’interface parallèle
