Instalación
38970 (SP) 70
La siguiente lista corresponde al procedimiento para
instalar el tornillo de cabeza Phillips y los tornillos
inviolables:
1. Quite el tornillo de cabeza Phillips de la puerta de
servicio (consulte la Figura 19).
2. Quite los dos tornillos que sostienen el panel de
control en la campana de control (consulte la
Figura 19).
3. Incline el panel de control y tiéndalo sobre una
almohadilla protectora a fin de evitar que se raye
la parte superior del gabinete.
4. Inserte el tornillo de cabeza Phillips en el orificio
en doble “D” ubicado en la esquina posterior
izquierda de la parte superior del gabinete (en el
interior de la campana de control) hasta que se
enganche en la tuerca de retención ubicada en la
cartela de la esquina posterior izquierda del
gabinete (consulte la Figura 19).
5. Apriete el tornillo con los dedos.
IMPORTANTE: No use destornillador eléctrico
para apretar el tornillo, ya que esta herramienta
puede apretarlo excesivamente, causando daño al
conjunto del gabinete.
NOTA: Los tornillos inviolables, las brocas y el
portabrocas son equipos que están disponibles
como opción, a un costo adicional.
6. Fije el panel de control en la campana de control
con los tornillos inviolables No. 8, No. de pieza
35528.
7. Quite los dos tornillos que sostienen el panel
delantero en la base de la lavadora e instale dos
tornillos inviolables No. 12, No. de pieza 35527.

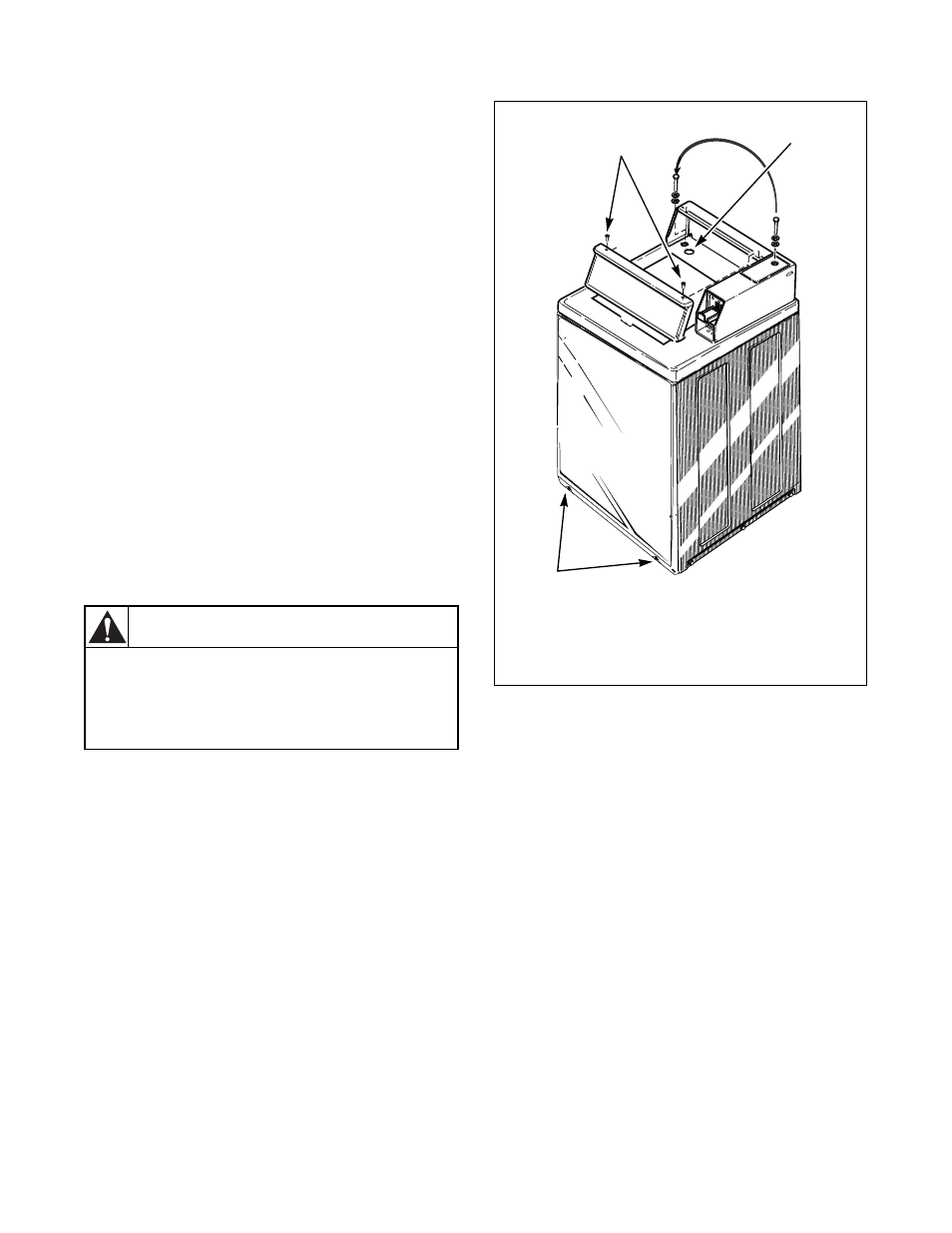

Figura 19
Broca (tornillos No. 8) No. de pieza 281P4
Broca (tornillos No. 12) No. de pieza 282P4
Portabrocas (dispositivo de 3/8) No. de pieza 24161
Tornillo inviolable del panel de control, No. de pieza
35528
Tornillo inviolable del panel delantero, No. de pieza
35527
Todo desmontaje que requiera el uso de
herramientas debera ser realizado por
una persona debidamente calificada para
el mantenimiento.
W299S
ADVERTENCIA
W276I
1 35528 Tornillos No. 8
2 Orificio en doble “D”
3 35527 Tornillos No. 12
W276I
2
1
3
