Instalación
38970 (SP)
64
Requisitos eléctricos
NOTA: El diagrama de conexiones se encuentra
dentro de la campana de control.
NOTA: Consulte la placa de identificación de la
lavadora para comprobar el voltaje y los hertzios
adecuados para los que se haya diseñado el
funcionamiento de la lavadora. Consulte la
Figura 51 para conocer la ubicación de la ubicación
de la placa de identificación.
120 voltios, 60 hertzios con enchufe de puesta a
tierra de 3 clavijas
La lavadora está diseñada para que se opere en un
circuito de CA (corriente alterna), puesto a tierra de
manera efectiva, de tres cables, polarizado, con
derivación separada de 120 voltios y 60 hertzios,
protegido por un fusible de 15 amperios, un
dispositivo Fusetron o disyuntor equivalente.
El enchufe de tres clavijas con puesta a tierra en el
cordón de alimentación debe enchufarse directamente
en un receptáculo polarizado de tres ranuras
debidamente conectado a tierra y con una capacidad de
110/120 voltios de CA (corriente alterna) y

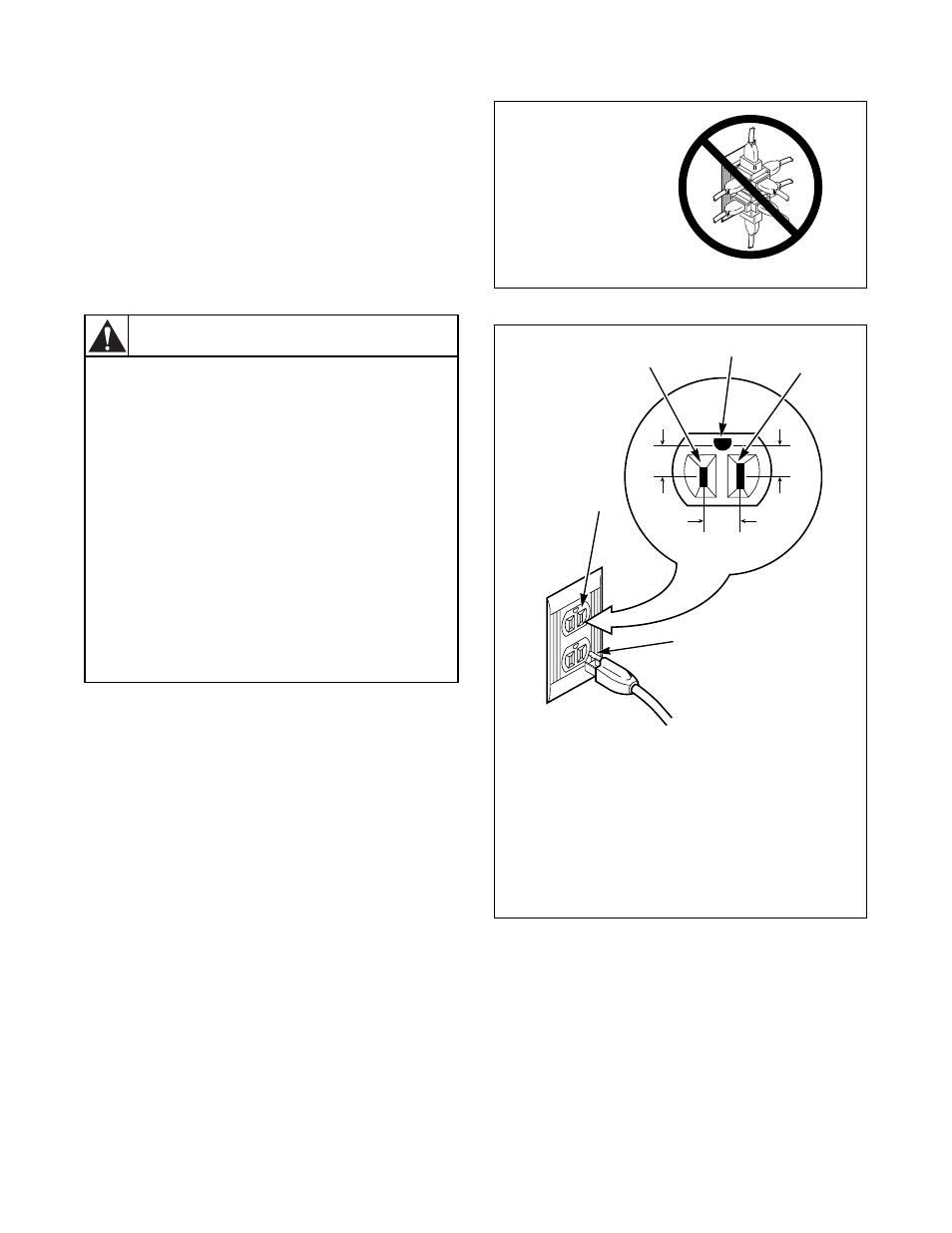

15 amperios. Consulte la Figura 14 para determinar la
polaridad correcta del receptáculo de pared.
Figura 13
Figura 14
NO OPERE OTROS APARATOS EN EL MISMO
CIRCUITO. ¡NO SOBRECARGUE LOS
CIRCUITOS!
Para reducir el riesgo de incendio,
descarga eléctrica o lesiones personales,
todo el cableado y las conexiones a tierra
DEBERÁN cumplir con las estipulaciones
de la última edición de las Normas para
instalaciones eléctricas de los Estados
Unidos (National Electrical Code), ANSI/
NFPA 70 y las regulaciones locales
pertinentes, según el caso. Es
responsabilidad del cliente hacer que un
electricista calificado revise el cableado,
los fusibles y los cortacircuitos, a fin de
asegurarse de que la sala de lavandería
cuenta con la capacidad de energía
eléctrica necesaria para el
funcionamiento de la lavadora.
W227S
ADVERTENCIA
D009I
D799I
1
L1
2
Puesta a tierra
3
Ranura neutral
4
Clavija de puesta a tierra redonda
5
Neutral
NO SOBRECARGUE
LOS CIRCUITOS
NO USE UN
ADAPTADOR
NO USE UN CORDÓN
DE EXTENSIÓN
1
2
3
4
5
ESTÁNDAR DE 120 VOLTIOS, 60 HERTZIOS,
CIRCUITO DE 3 CABLES DEBIDAMENTE
PUESTO A TIERRA
120 ± 12
V CA
120 ± 12
V CA
0 V
CA
