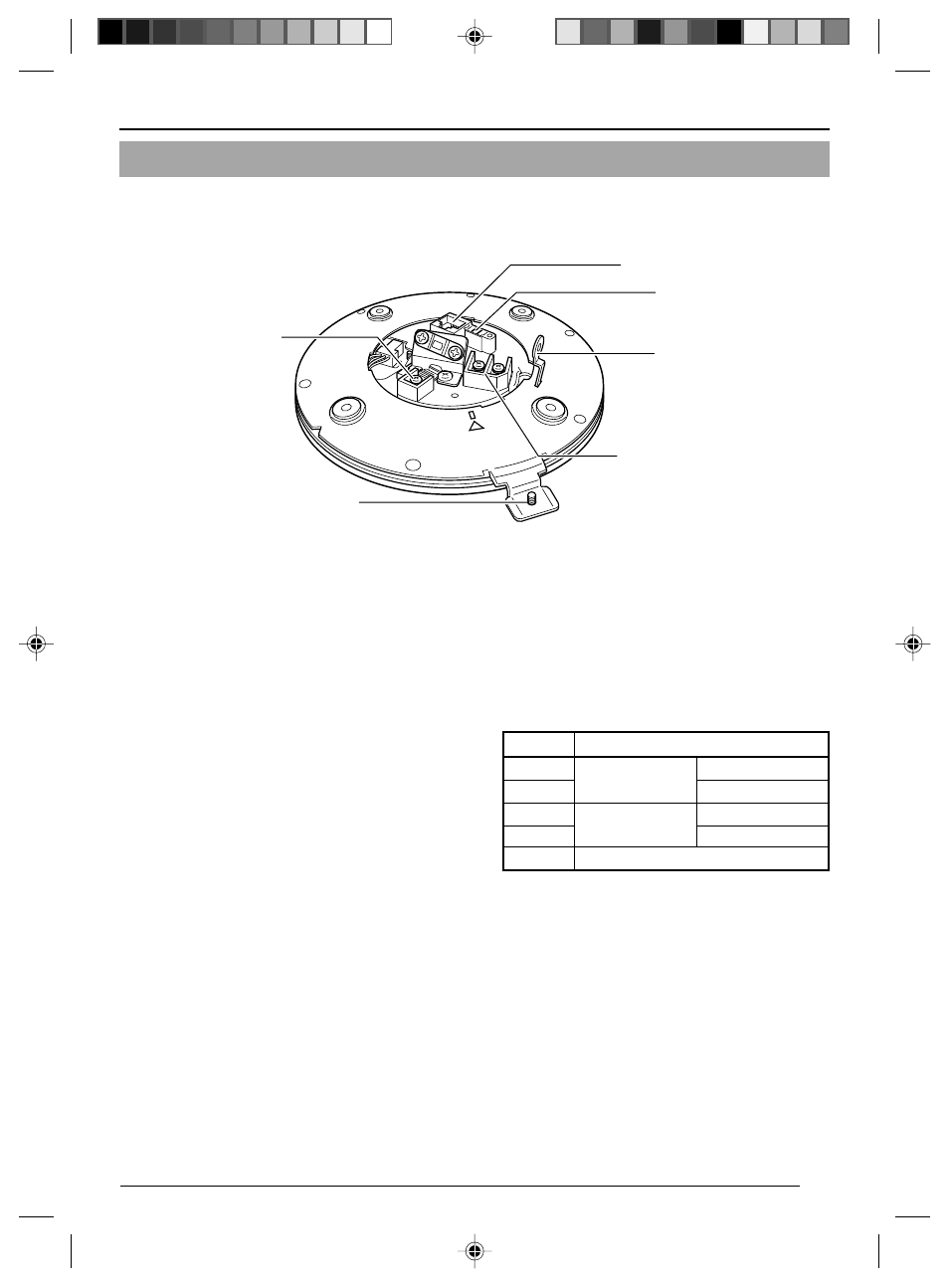

Name and Function of Parts
ⅥCeiling Mount
1
[MONITOR OUT] Coaxial Cable Terminal
Output Terminal of a composite video signal
(1 Vp-p) with an output impedance of 75 Ø, to
be connected to video monitor, etc.
(
☞Page 16)
2
Locking Screw
Tighten this screw to fasten the camera clamp-
ing bracket.
3
[POWER INPUT DC18V] Terminal
Connect to a supplied Converter Unit.
(
☞Page 17)
4
Safety Wire Hole
To prevent the possibility of the entire camera
falling down, attach the safety wire between
this hole and a secure attaching position in
the ceiling.
5
[ALARM I/O]Alarm Input/Output Terminals
Terminals for Alarm input and Alarm output.
(
☞
Page 14)
Signal Name
ALARM OUT
ALARM IN
ALM OUT 1
ALM OUT 2
ALM IN 1
ALM IN 2
GND
1
2
3
4
5
Pin No.
6
[10BASE-T/100BASE-TX] Connector
For network connection with a LAN cable.
(
☞
Page 15)
6
5
4
3
2
1
