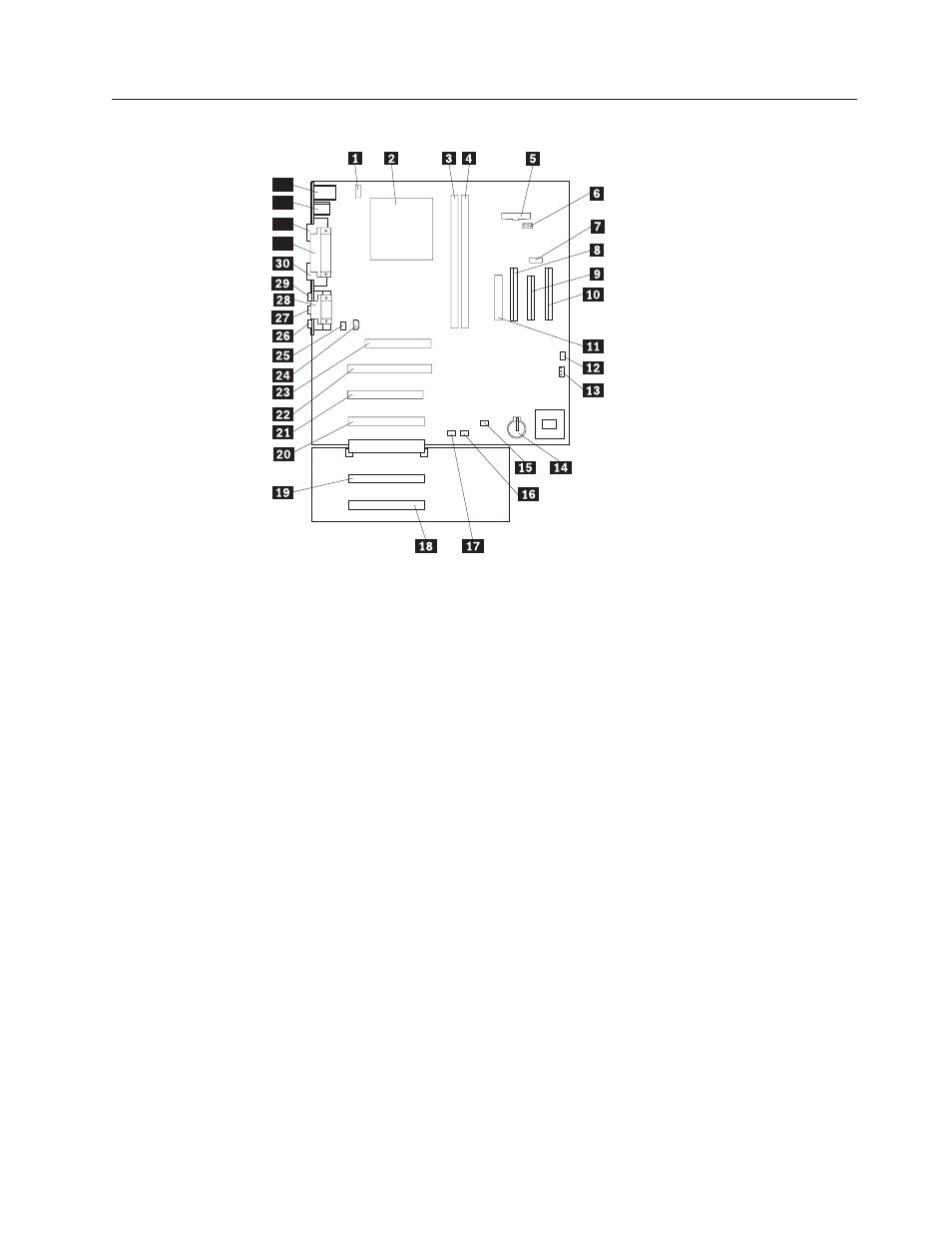

A40/A40P/A40i system board layout
32
31
33
34
System board locations
1 CPU fan connector
18 PCI slot 5
2 Microprocessor
19 PCI slot 4
3 DIMM 0
20 PCI slot 3
4 DIMM 1
21 PCI slot 2
5 Power LED connector
22 PCI slot 1
6 RFID connector
23 AGP slot
7 Front USB connector
24 CD-ROM audio
8 Secondary IDE connector
25 Speaker connector
9 Diskette connector
26 Audio output
10 Primary IDE connector
27 Audio input
11 Power connector
28 Serial port 2
12 CMOS clear/recovery jumper
29 Microphone input
13 Fan connector
30 Monitor port
14 Battery
31 Parallel port
15 SCSI adapter LED connector
32 Serial port 1
16 Alert on LAN
33 USB connectors
17 Wake on LAN
34 Mouse and keyboard connectors
System board jumper settings
The following table contains the jumper setting information. (D) indicates the
default setting.
Chapter 5. FRU Replacements
29
