User’s Manual
ESM-2850 User’s Manual 33

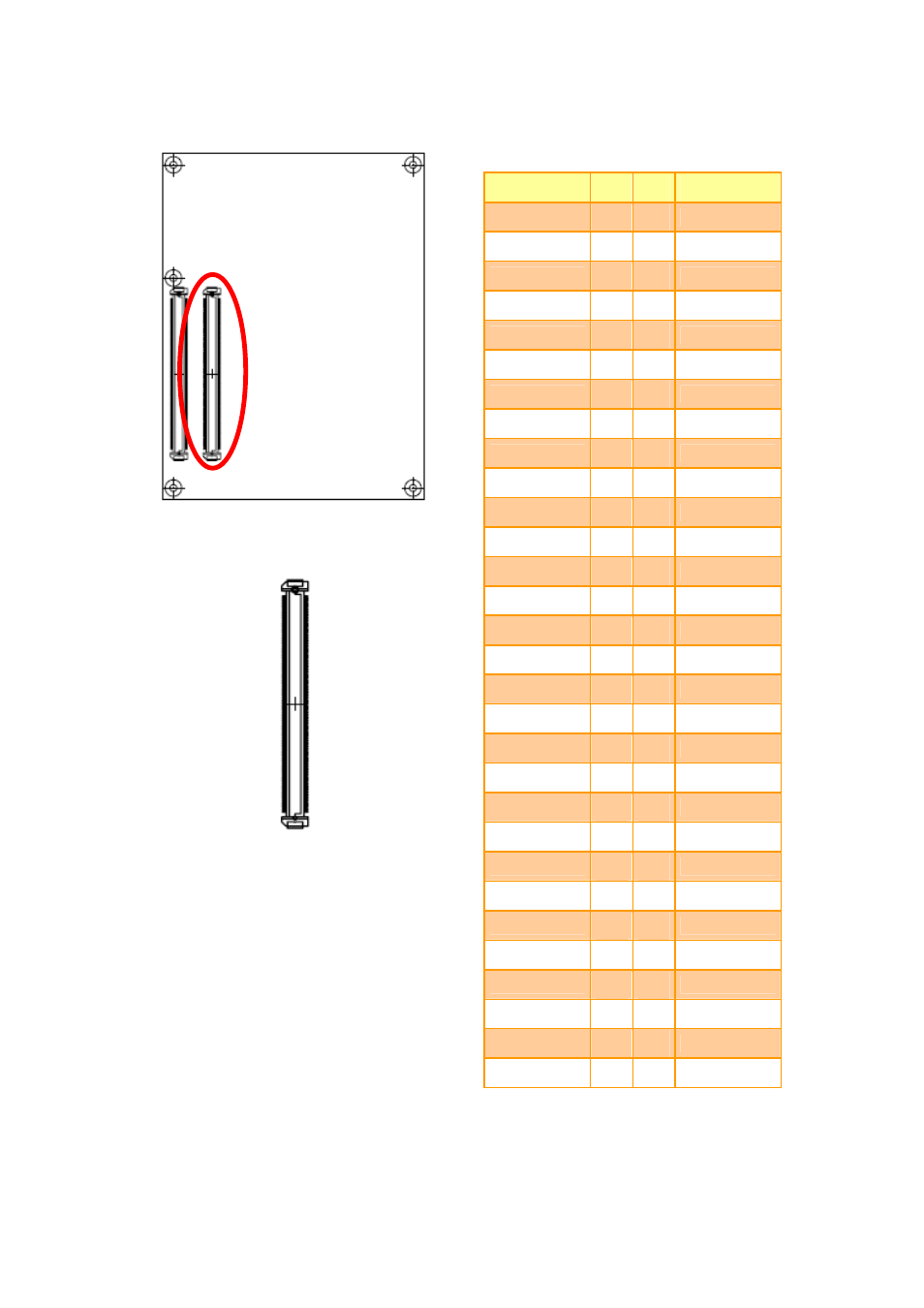

2.4.3 ETX Express Connector 2 (CN1B)
(Rear side)
Signal PIN PIN Signal
GND C1 D1 GND
IDE_D7 C2 D2 IDE_D5
IDE_D6 C3 D3 IDE_D10
IDE_D3 C4 D4 IDE_D11
IDE_D15 C5 D5 IDE_D12
IDE_D8 C6 D6 IDE_D4
IDE_D9 C7 D7 IDE_D0
IDE_D2 C8 D8 IDE_REQ#
IDE_D13 C9 D9 IDE_IOW#
IDE_D1 C10 D10 IDE_ACK#
GND C11 D11 GND
IDE_D14 C12 D12 IDE_IRQ
IDE_IORDY C13 D13 IDE_A0
IDE_IOR# C14 D14 IDE_A1
PCI_PME# C15 D15 IDE_A2
PCI_GNT2# C16 D16 IDE_CS1#
PCI_REQ2# C17 D17 IDE_CS3#
PCI_GNT1# C18 D18 IDE_RESET#
PCI_REQ1# C19 D19 PCI_GNT3#
PCI_GNT0# C20 D20 PCI_REQ3#
GND C21 D21 GND
PCI_REQ0# C22 D22 PCI_AD1
PCI_RESET# C23 D23 PCI_AD3
PCI_AD0 C24 D24 PCI_AD5
PCI_AD2 C25 D25 PCD_AD7
PCI_AD4 C26 D26 PCI_CBE0#
PCI_AD6 C27 D27 PCI_AD9
PCI_AD8 C28 D28 PCI_AD11
PCI_AD10 C29 D29 PCI_AD13
PCI_AD12 C30 D30 PCI_AD15
