ESM-2850
26 ESM-2850 User’s Manual

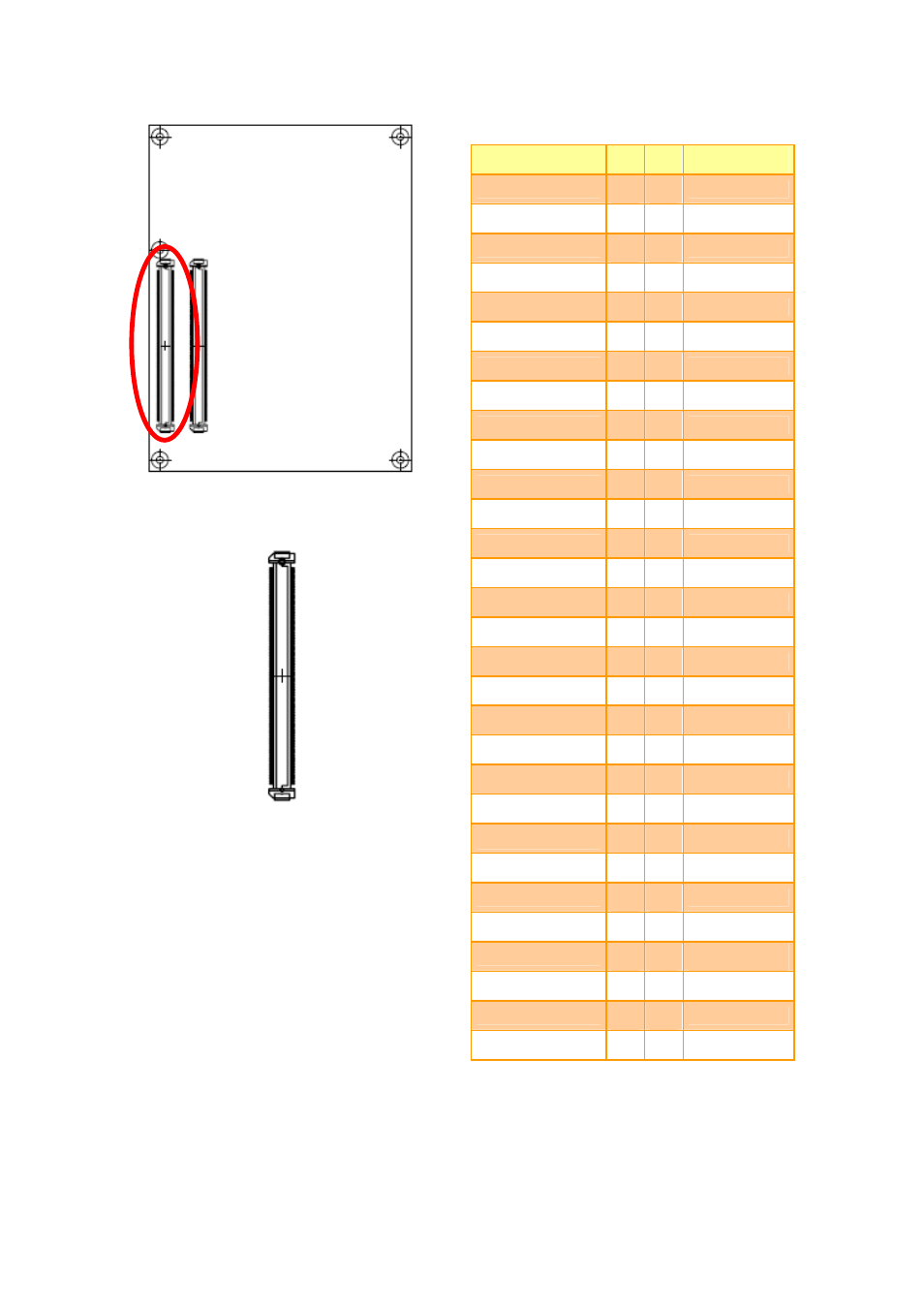

(Rear side)
Signal PIN PIN Signal
PCIE_TX2+ A61 B61 PCIE_RX2+
PCIE_TX2- A62 B62 PCIE_RX2-
GPI1 A63 B63 GPO3
PCIE_TX1+ A64 B64 PCIE_RX1+
PCIC_TX1- A65 B65 PCIE_RX1-
GND A66 B66 WAKE0#
GPI2 A67 B67 WAKE1#
PCIE_TX0+ A68 B68 PCIE_RX0+
PCIE_TX0- A69 B69 PCIE_RX0-
GND A70 B70 GND
Txout0 A71 B71 E_Txout0
Txout0# A72 B72 E_Txout0#
Txout1 A73 B73 E_Txout1
Txout1# A74 B74 E_Txout1#
Txout2 A75 B75 E_Txout2
Txout2# A76 B76 E_Txout2#
DIGON A77 B77 NC
NC A78 B78 NC
NC A79 B79 ENBKL#
GND A80 B80 GND
Txclk A81 B81 E_Txclk
Txclk# A82 B82 E_Txclk#
I
2
C_CLK A83 B83 BIASON
I
2
C_DAT A84 B84 VCC_5V_SBY
GPI3 A85 B85 VCC_5V_SBY
KBE_RST# A86 B86 VCC_5V_SBY
KBD_A20GATE A87 B87 VCC_5V_SBY
PCIE0_CK_REF+ A88 B88 NC
PCIE0_CK_REF- A89 B89 VGA_RED
GND A90 B90 GND
