PATENTS PENDING
57
11921 Slauson
A
ve. Santa Fe Springs, CA. 90670 (800) 227-41
16 F
AX (888) 771-7713

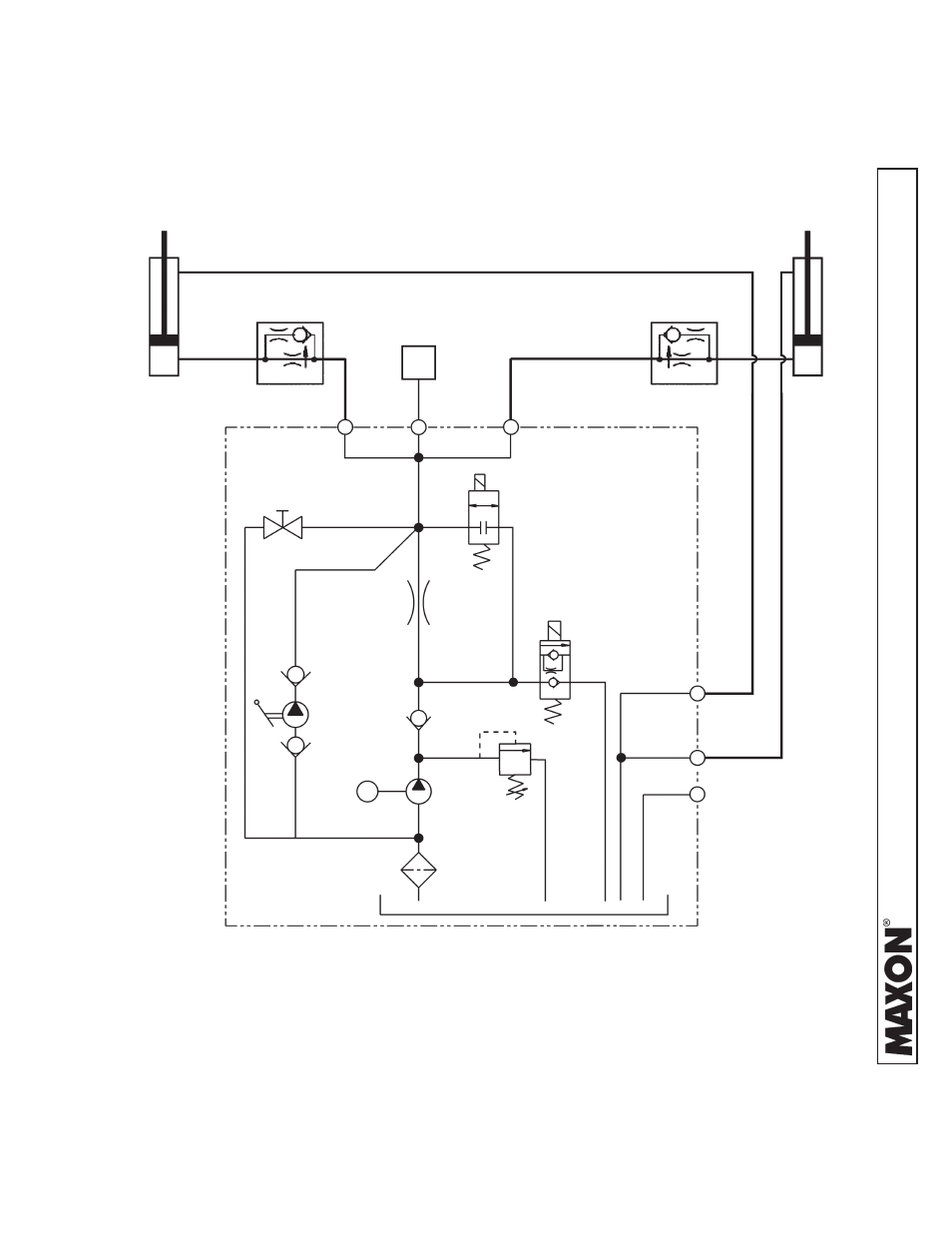

HYDRAULIC SYSTEM DIAGRAM
SYSTEM DIAGRAMS
FIG. 57-1
FLOW CONTROL
VALVE - .5 GPM
FLOW CONTROL
VALVE - .5 GPM
.018 DIA.
S.V.2
S.V.1
FILLER -
BREATHER
CYLINDER
CYLINDER
PRESSURE PORT
PRESSURE
TRANSDUCER
MANUAL
BACK-UP
PUMP
MANUAL
RELEASE VALVE
GEAR
PUMP
RETURN
R.V.
SET @
1550 PSI
RETURN
PRESSURE PORT
