39
serie. Hay una banda de rodadura especial
disponible como accesorio para mejorar la
superfi cie de contacto.
Una herramienta de fre-
sado demasiado grande podría dañar el
anillo copiador y provocar accidentes.
Asegúrese de que la herramienta de fresado
encaja en la abertura del anillo copiador.
Procedimiento:

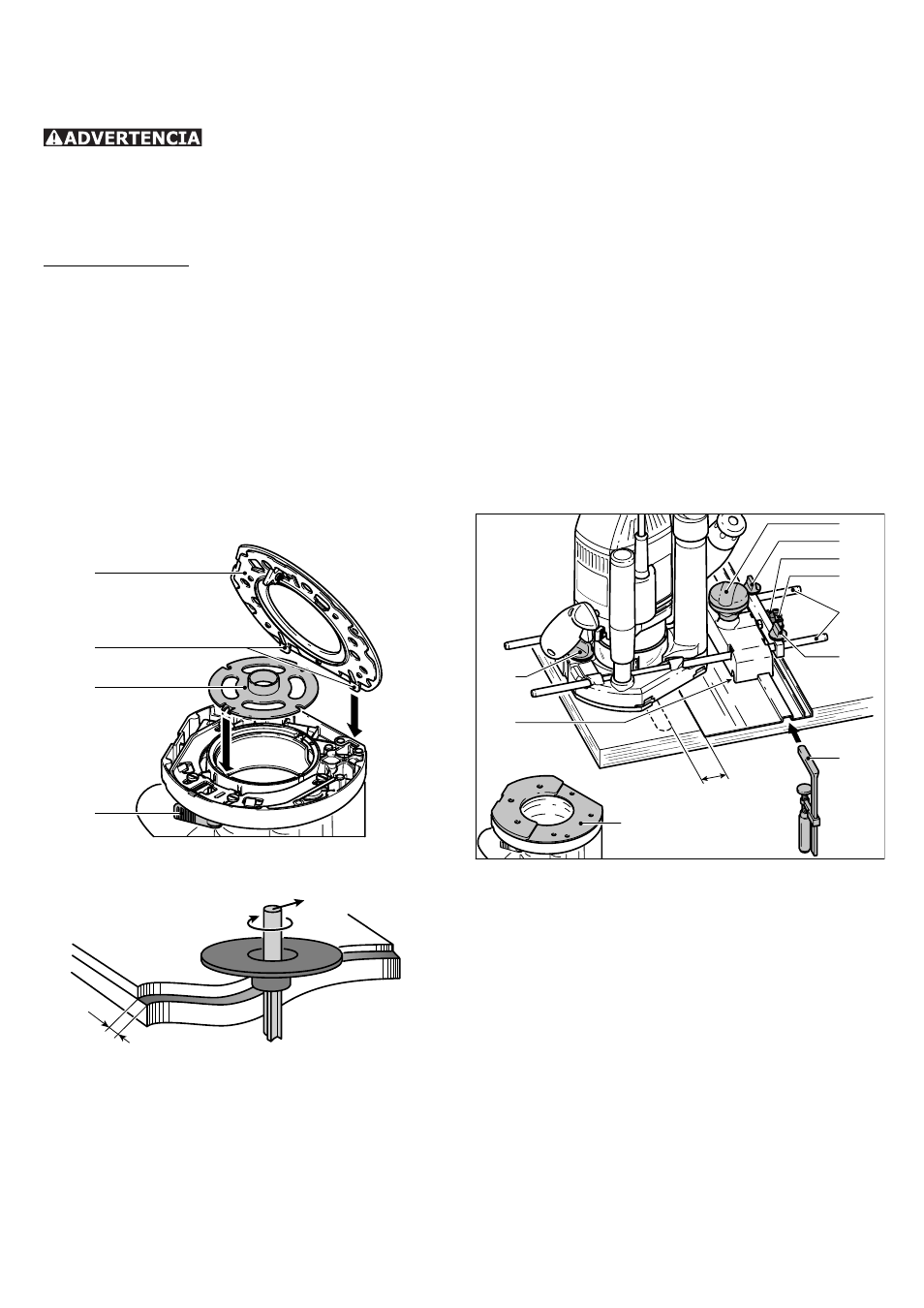

Coloque la máquina sobre un lateral en una
superfi cie de apoyo estable.
Abra la palanca [17.4].
Extraiga la bandaa de rodadura [17.1].
Afl oje la palanca [17.4] de nuevo.
Inserte un anillo copiador [17.3] en la po-
sición correcta sobre la mesa de fresar.
Inserte las lengüetas [17.2] de la banda de
rodadura en la mesa de fresar.
Empuje la banda de rodadura hacia abajo
hasta que se ajuste en la mesa de fresar.
17.1
17.2
17.3
17.4
El saliente Y de la pieza de trabajo relacionado
con la plantilla se calcula como sigue:
Y
Y = ½ (diámetro del anillo copiador menos el
diámetro de la punta de la fresadora)
c) Tratamiento de cantos
Las herramientas de fresado con un anillo de
ataque son necesarias cuando la máquina se
utiliza para el tratamiento de cantos. En estos
casos se guía a la máquina de tal modo que
el anillo de ataque gira por fuera de la pieza
de trabajo.
–
–
–
–
–
–
–
Al tronzar los cantos, utilice siempre el de-
rivador de virutas KSF-OF para mejorar la
aspiración del polvo.
d) Fresado con un sistema de guía FS
El sistema de guía (en parte como accesorio)
hace más fácil el fresado directo de ranuras.
Asegure el riel de guía en la pieza de trabajo
utilizando pinzas [19.4].
Inserte la banda de rodadura [19.3] para el
tope de guía en la mesa de fresar (consulte
"Cambio de la banda de rodadura").
Esta banda de rodadura está en offset para
compensar la altura del riel de guía.
Asegure ambas bielas guía [19.6] con los
botones giratorios [19.5] y [19.9] en el
tope de guía.
Desatornille el botón giratorio [19.1].
Inserte ambas bielas guías [19.6] en las
ranuras de la mesa de fresar.
19.10
19.9
19.8
19.7
19.5
19.6
19.4
19.1
19.2
19.3
X
Coloque la fresadora con el tope de guía en
el riel de guía.
Si fuera necesario, puede ajustar el margen
del tope de guía en el riel de guía ajustando
las dos mordazas de guía [19.2] con un
destornillador convencional.
Deslice la fresadora sobre las bielas guía
hasta que la herramienta de fresado al-
cance la distancia X deseada desde el riel
de guía.
Atornille el botón giratorio [19.1].
Desatornille el botón giratorio [19.10].
Gire la rueda de ajuste [19.7] para ajustar
la distancia X con más precisión.
Sujete la rueda de ajuste [19.7] para co-
locar la escala [19.8] en la posición "cero"
de forma independiente.
–
–
