36
Si fuera necesario, deslice hacia arriba la
caperuza de recogida de virutas [8.2] hasta
que se encaje.
Presione el interruptor basculante [8.1] del
bloqueo del husillo para que se quede en
la cara A.
Desatornille la tuerca de racor [8.3] total-
mente.
Extraiga la tuerca de racor del husillo junto
con la pinza [8.4]. No separe la tuerca de
racor y la pinza, ya que ambas forman un
único componente.
Coloque una nueva pinza con tuerca de
racor en el husillo.
Atorníllela ligeramente en la tuerca de racor.
No apriete la tuerca de racor hasta que se
inserte una punta de la fresadora. Ajuste
de la profundidad de fresado
Ajuste de la profundidad
de fresado
La profundidad de fresado se ajusta en dos
pasos:

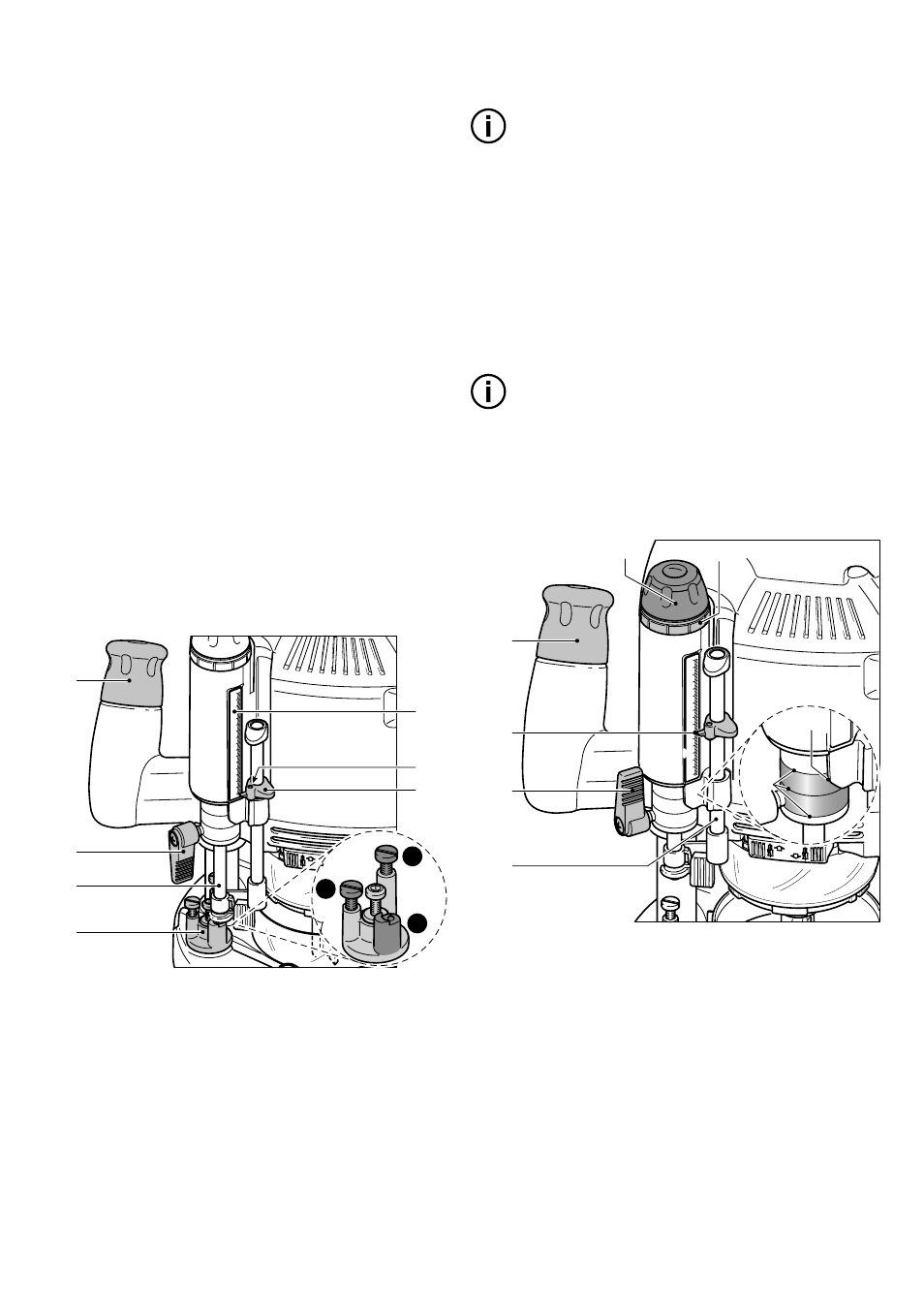

a) Ajuste del punto cero
6
7 8
9
80
70
60
50
40
30
20
10
0
9.1
9.2
9.3
9.4
9.5
9.7
9.6
A
B
C
Coloque la fresadora en una superfi cie pla-
na (superfi cie de referencia).
Abra la palanca de apriete [9.2].
Desatornille el botón giratorio [9.1].
Empuje la máquina hacia abajo hasta que
la punta de la fresadora quede en la su-
perfi cie (superfi cie de referencia). Sujete
la máquina en esta posición apretando el
botón giratorio [9.1].
Presione el tope de profundidad [9.3]
contra uno de los tres topes fi jos del tope
escalonado giratorio [9.4].
–
–
–
–
–
–
–
–
–
–
–
Deslice hacia abajo el indicador [9.5] hasta
la marca de 0 mm en la escala [9.7].
Observación:
Si la posición de la base del indicador es
incorrecta, puede ajustarla girando el tor-
nillo [9.6] en el indicador.
El tope escalonado [9.4] tiene tres topes, dos
de los cuales pueden ajustarse en altura utili-
zando un destornillador convencional:
Tope A: 18 mm - 51 mm
Tope B: 6 mm - 18 mm
Tope C: 0 mm
Observación:
El tope C tiene un offset para fresado pre-
liminar - consulte "Fresado preliminar/pre-
ciso".
b) Preajuste de la profundidad de fre-
sado
6
7 8
9
80
70
60
50
40
30
20
10
0
10.1
10.5 10.6
10.8
10.3
10.2
10.4
10.7
Deslice hacia arriba el tope de profundidad
[10.4] hasta que el indicador [10.2] alcance
la profundidad de fresado deseada.
Sujete el tope de profundidad en esta po-
sición utilizando una palanca de apriete
[10.3].
Desatornille el botón giratorio [10.1]. Aho-
ra, la máquina se encuentra en la posición
de inicio.
Si fuera necesario, puede reajustar la pro-
fundidad de fresado girando la rueda de
ajuste [10.4]. Cada marca equivale a una
profundidad de fresado de 0,1 mm. Un giro
completo de la rueda equivale a 1 mm.
–
