22
Le diamètre de fraisage maximal possible est
de 78 mm.
Le défl ecteur est monté de la même manière que
la bague de copie (voir "Fraisage par copie").
Le chapeau peut être coupé le long des rai-
nures [6.2] à l'aide d'une scie à métaux ; sa
taille peut ainsi être réduite. Le défl ecteur de
copeaux peut alors être utilisé pour les rayons
intérieurs de jusqu'à un rayon minimum de
52 mm.
Fraises
Ne dépassez pas la
vitesse maximale spécifi ée sur l'outil
et/ou respectez la plage de vitesses. Les
fraises cassées ou déformées ne doivent pas
être utilisées.
L'outil de fraisage peut
être chaud après utilisation et présente
des arêtes vives. Laissez l'outil se refroidir
avant de le changer. Portez des gants de pro-
tection lors du changement d'outils.
Nous recommandons de basculer la machine
sur le côté pour changer l'outil.

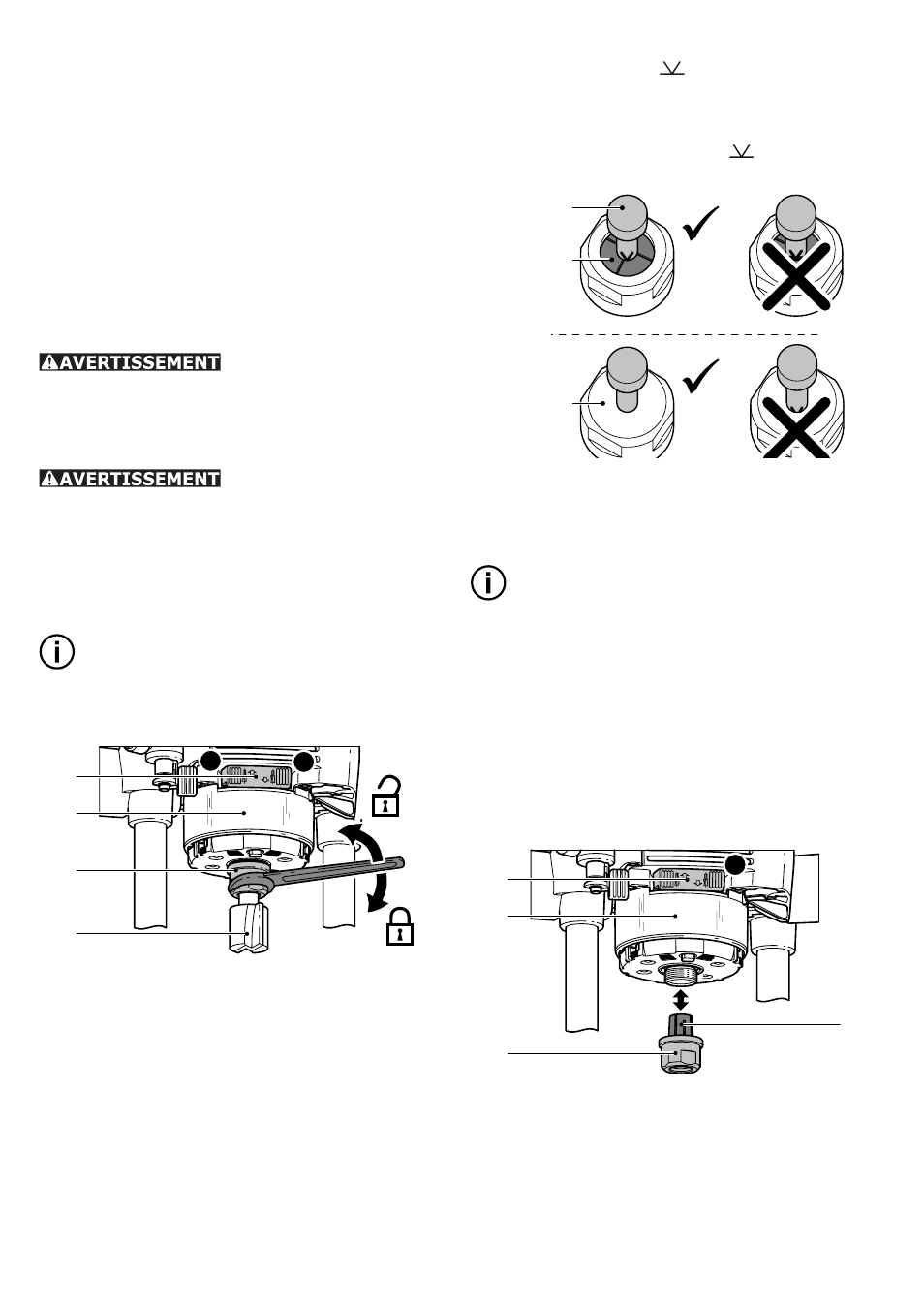

Remarque :
Pressez la bascule pour le blocage de la
broche [7.1] uniquement lorsque la ma-
chine est arrêtèe.
7.1
7.2
7.3
7.4
A B
a) Retrait de l'outil
Si nécessaire, faites coulisser le pare-co-
peaux [7.2] vers le haut, jusqu'à ce qu'il
s'engage.
Pressez la bascule [7.1] pour le verrouillage
de la broche vers le côté A.
Dévissez l'écrou de verrouillage [7.3] à
l'aide de la clй а fourche de 24, jusqu'à ce
que vous puissiez retirer l'outil.
b) Insertion de l'outil
Insérez l'outil de fraisage [7.4/7a.1] aussi
loin que possible dans le mandrin de ser-
rage ouvert [7a.2], cependant au minimum
f
f
–
–
–
–
jusqu'à la marque sur la tige. Si la pince
de serrage n'est pas visible en raison de
l'écrou-raccord (7a.3), la fraise doit être
insérée dans la pince de serrage au moins
jusqu'à ce que le repère ne se trouve
plus au-dessus de l'écrou-raccord.
7a.2
7a.3
7a.1
Pressez la bascule [7.1] pour le verrouillage
de la broche vers le côté B.
Serrez l'écrou de verrouillage [7.3] à l'aide
d'une clй а fourche de 24.
Remarque :
La bascule bloque la broche du moteur
uniquement dans un sens de rotation en
un instant donné. Par conséquent, lorsque
l'écrou de verrouillage est enlevé ou serré,
la clé n'a pas besoin d'être décalée, mais
peut être déplacée d'avant en arrière à la
manière d'un cliquet.
Changement du man-
drin de serrage
8.1
8.2
8.3
8.4
A
Si nécessaire, faites coulisser le pare-co-
peaux [8.2] vers le haut, jusqu'à ce qu'il
s'engage.
Pressez la bascule [8.1] pour le verrouillage
de la broche vers le côté A.
Dévissez complètement l'écrou de ver-
rouillage [8.3].
–
–
f
–
–
–
