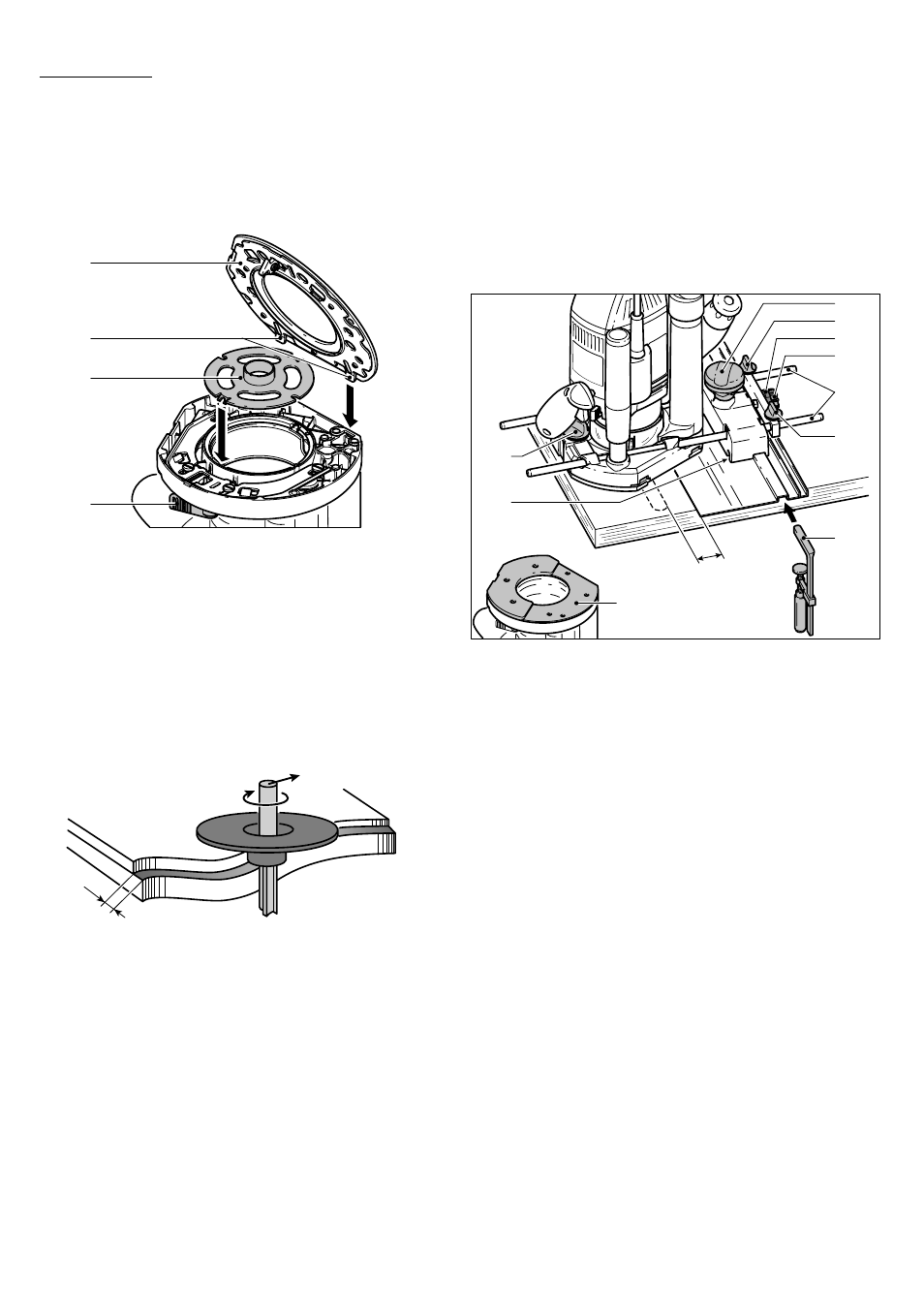

Procédure :
Posez la machine sur son côté, sur une
base stable.
Ouvrez le levier [17.4].
Retirez le galet palpeur [17.1].
Débloquez une nouvelle fois le levier
[17.4].
17.1
17.2
17.3
17.4
Insérez une bague de copie [17.3] dans
la bonne position sur la base de la frai-
seuse.
Insérez les languettes [17.2] sur un galet
palpeur dans la base de la fraiseuse.
Poussez le galet palpeur vers le bas, jus-
qu'à ce qu'il s'engage dans la base de la
fraiseuse.
Le porte-à-faux Y de la pièce à usiner par
rapport au gabarit est calculé comme suit :
Y
Y = ½ (diamètre de la bague de copie moins
le diamètre de la fraise)
c) Fraisage de chants
Les outils de fraisage pourvus d'un guide de
coupe sont requis lorsque la machine est uti-
lisée pour le fraisage de chants. La machine
est dans ce cas guidée de telle manière que le
guide de coupe roule sur la pièce à usiner.
Lors du fraisage de chants, utilisez toujours le
défl ecteur de copeaux KSF-OF afi n d'améliorer
l'aspiration des poussières.
–
–
–
–
–
–
–
d) Fraisage à l'aide d'un système de gui-
dage FS
Le système de guidage (fait partie des ac-
cessoires) facilite le fraisage de rainures
droites.
Bloquez le rail de guidage sur la pièce à
usiner à l'aide de serre-joints [19.4].
Insérez le galet palpeur [19.3] pour la bu-
tée de guidage dans la base de la fraiseuse
(voir "Changement du galet palpeur").
19.10
19.9
19.8
19.7
19.5
19.6
19.4
19.1
19.2
19.3
X
Ce galet palpeur est décalé afi n de compen-
ser la hauteur du rail de guidage.
Bloquez les deux tiges-guide [19.6] à l'aide
des boutons tournants [19.5] et [19.9] sur
la butée de guidage.
Dévissez le bouton tournant [19.1].
Insérez les tiges de guidage [19.6] dans les
rainures sur la base de la fraiseuse.
Placez la fraiseuse avec la butée de guidage
sur le rail de guidage.
Si nécessaire, vous pouvez ajuster le jeu de
la butée de guidage sur le rail de guidage
en ajustant les deux mâchoires de guidage
[19.2] à l'aide d'un tournevis.
Faites glisser la fraiseuse le long des ti-
ges de guidage, jusqu'à ce que l'outil de
fraisage atteigne la distance requise X par
rapport au rail de guidage.
Vissez le bouton tournant [19.1].
Dévissez le bouton tournant [19.10].
Tournez la molette de réglage [19.7] afi n
d'ajuster la distance X de façon plus précise.
Maintenez la molette de réglage [19.7] afi n
de tourner l'échelle [19.8] indépendam-
ment à "zéro".
Vissez le bouton tournant [19.10].
–
–
–
