38

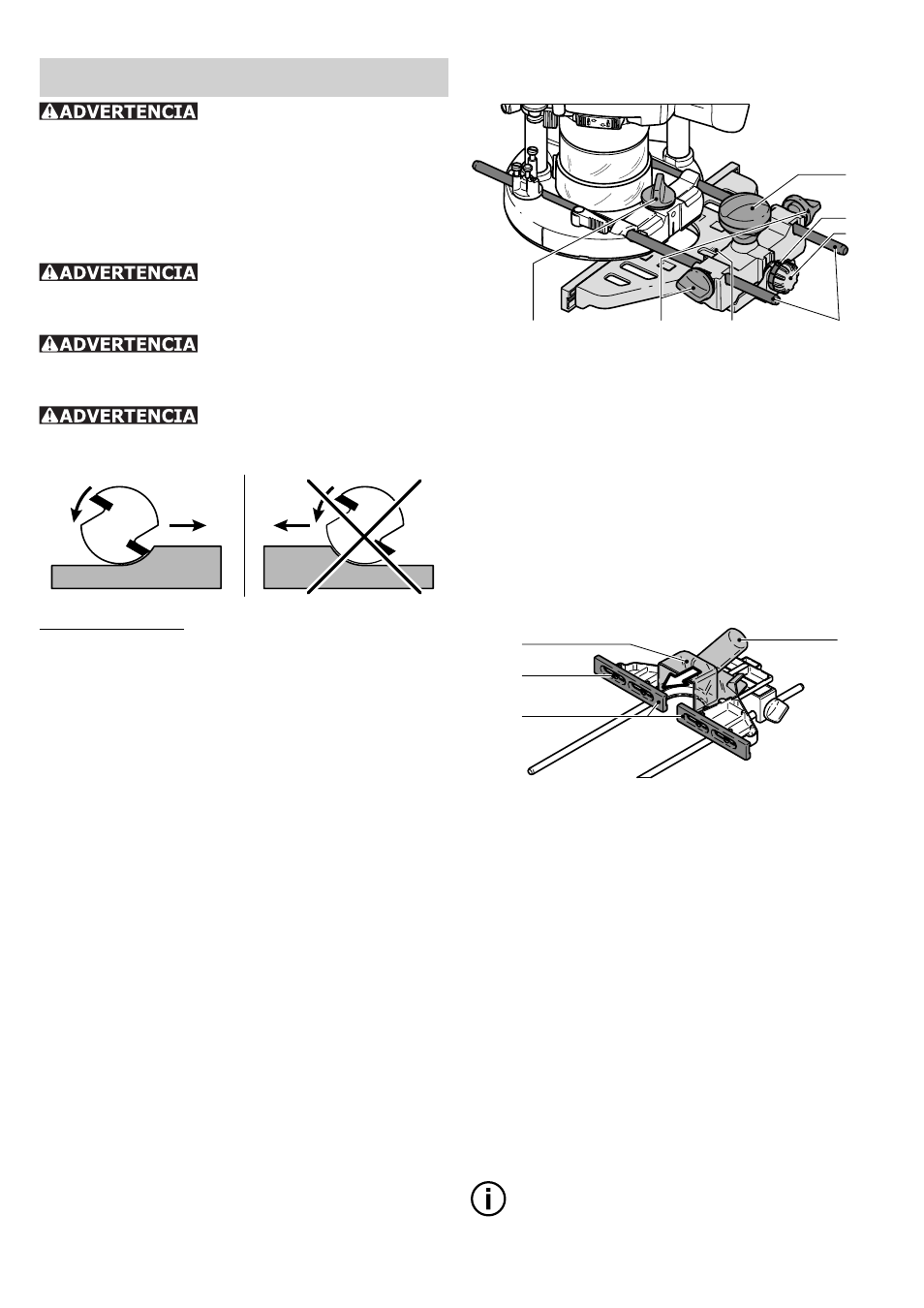

Manejo de la fresadora
Asegúrese siempre de
que las piezas de trabajo están fi jadas
de forma segura y no pueden moverse
durante el fresado. Si no fuera así, habrá un
gran riesgo de accidente. Utilice abrazaderas
u otros dispositivos adecuados para fi jar las
piezas de trabajo.
La máquina se debe suje-
tar en todo momento con ambas manos
en las empuñaduras correspondientes.
Encienda siempre la
fresadora antes de poner en contacto la
herramienta con la pieza de trabajo.
Deslice siempre la fresa-
dora en la dirección de corte de la cuchilla
(fresado en contra).
Procedimiento:
Preajuste la profundidad de fresado de-
seada.
Encienda la máquina.
Desatornille el botón giratorio [13.1].
Empuje la máquina hacia abajo tanto como
le sea posible.
Sujete la máquina en esta posición apre-
tando el botón giratorio [13.1].
Realice el trabajo de fresado.
Afl oje el botón giratorio [13.1].
Mueva la máquina lentamente hacia arriba
hasta alcanzar el tope.
Apague la máquina.
Métodos de guíado
de la máquina
a) Fresado con tope lateral
El tope lateral (en parte como accesorio) está
colocado en paralelo con el borde de la pieza
de trabajo.
Asegure ambas bielas guía [15.4] con los
dos botones giratorios [15.2] en el tope
lateral.
Inserte las bielas guía en las ranuras de
la mesa de fresar a la distancia requerida,
–
–
–
–
–
–
–
–
–
–
–
y asegúrelas girando el botón giratorio
[15.1].
15.7
15.6
15.5
15.4 15.1 15.2 15.3
Ajuste fi no
Desatornille el botón giratorio [15.7] para
efectuar ajustes fi nos con la rueda de ajus-
te [15.5]. El anillo de ajuste [15.6] tiene
una escala de 0,1 mm para este fi n. Si la
rueda de ajuste está segura, se puede girar
independientemente el anillo de ajuste y
fi jarlo a "Cero". La escala milimétrica [15.3]
situada en el revestimiento principal sirve
para realizar ajustes mayores.
Apriete el botón giratorio [15.7] de nuevo
tras completar cualquier ajuste fi no.
16.4
16.2
16.3
16.1
Ajuste ambas mordazas de guía [16.3]
para que se queden a aprox. 5 mm de la
punta de la fresadora. Para ello, afl oje los
tornillos [16.2] y apriételos de nuevo tras
completar los ajustes.
Únicamente para el fresado sobre un canto:
deslice la caperuza de aspiración [16.1]
hasta que se pegue a la posición del tope
lateral y conecte el manguito de aspiración
de 27 mm ó 36 mm de diámetro al racor
de aspiración[16.4]. Alternativamente, deje
que la máquina aspire el polvo por medio
del racor de aspiración.
b) Fresado de copias
Cuando realice el fresado con plantillas, co-
loque un anillo copiador integrado en la fre-
sadora (accesorio).
Observación:
Los anillos copiadores pueden utilizarse
combinados con la banda de rodadura de
–
–
–
–
f
