23
Retirez l'écrou de verrouillage de la broche,
conjointement avec le mandrin de serrage
[8.4]. Ne séparez pas l'écrou de verrouillage
et le mandrin de serrage, ceux-ci formant
un unique composant.
Montez un nouveau mandrin de serrage
avec écrou de verrouillage sur la broche.
Vissez l'écrou de verrouillage, sans le ser-
rer. Ne serrez pas l'écrou de verrouillage
avant qu'une fraise ne soit insérée.
Réglage de la profon-
deur de fraisage
La profondeur de fraisage se règle en deux
étapes :

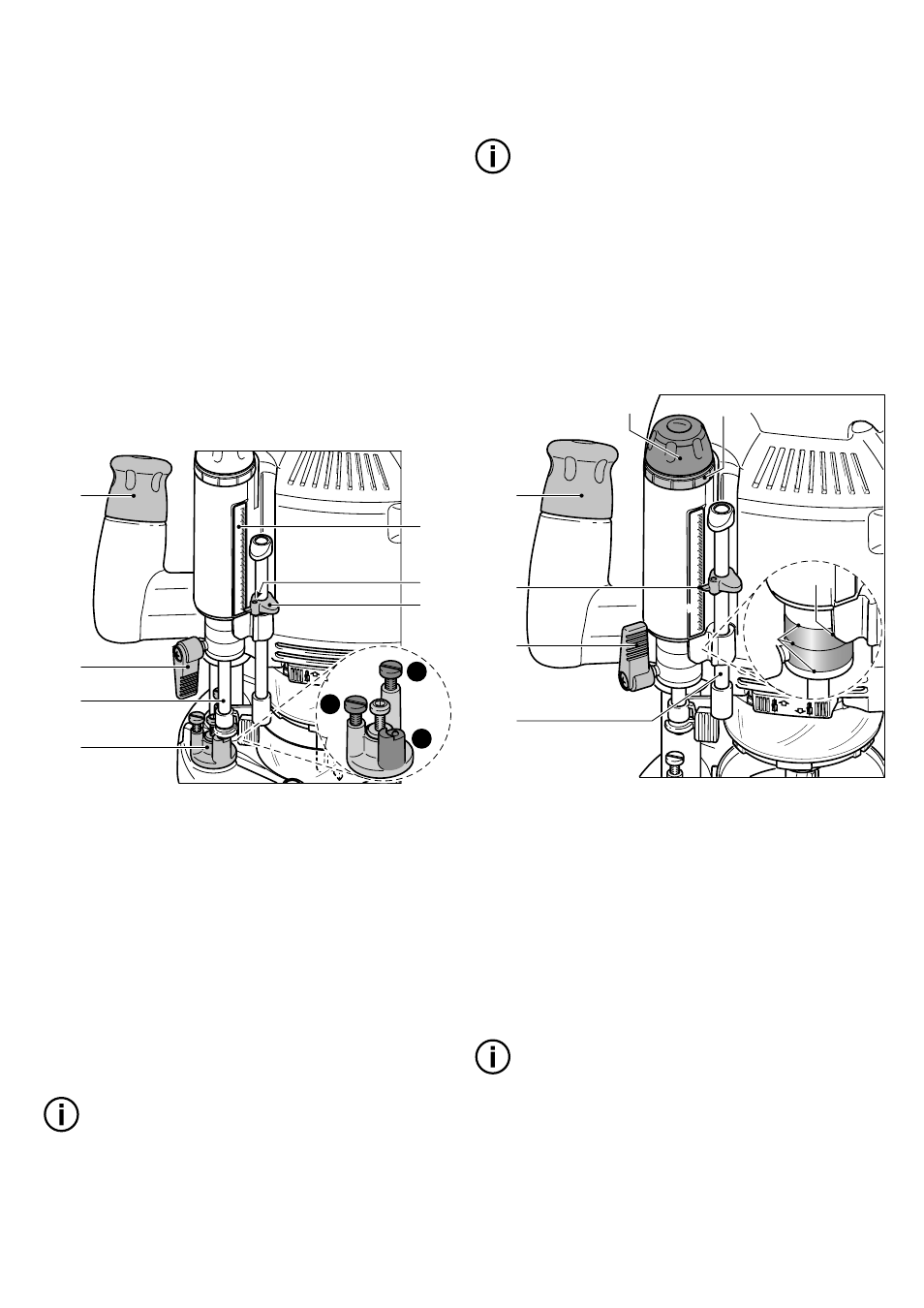

a) Réglage du zéro
6
7 8
9
80
70
60
50
40
30
20
10
0
9.1
9.2
9.3
9.4
9.5
9.7
9.6
A
B
C
Placez la fraiseuse sur une surface plane
(surface de référence).
Ouvrez le levier de serrage [9.2].
Dévissez le bouton tournant [9.1].
Poussez la machine vers le bas, jusqu'à ce
que la fraise repose sur la surface (surface de
référence). Serrez la machine dans cette po-
sition en serrant le bouton tournant [9.1].
Pressez la butée de profondeur [9.3] contre
l'une des trois butées fi xes sur la butée
conique tournante [9.4].
Faites glisser l'indicateur [9.5] vers le bas,
sur la marque 0 mm de l'échelle [9.7].
Remarque :
Si la position de base de l'indicateur est in-
correcte, ceci peut être ajusté en tournant
la vis [9.6] sur l'indicateur.
La butée conique [9.4] comporte trois butées,
deux d'entre elles pouvant être ajustées en
hauteur à l'aide d'un tournevis :
–
–
–
–
–
–
–
–
–
f
Butée A : 18 mm - 51 mm
Butée B : 6 mm - 18 mm
Butée C : 0 mm
Remarque :
La butée C présente un décalage pour le
fraisage préliminaire - voir "Fraisage préli-
minaire / fi n".
b) Préréglage de la profondeur de frai-
sage
Poussez la butée de profondeur [10.4]
vers le haut, jusqu'à ce que l'indicateur
[10.2] atteigne la profondeur de fraisage
requise.
6
7 8
9
80
70
60
50
40
30
20
10
0
10.1
10.5 10.6
10.8
10.3
10.2
10.4
10.7
Serrez la butée de profondeur dans sa po-
sition à l'aide du levier de serrage [10.3].
Dévissez le bouton tournant [10.1]. La
machine est maintenant en position de
démarrage.
Si nécessaire, vous pouvez réajuster la
profondeur de fraisage en tournant la mo-
lette de réglage [10.4]. Chaque marque
représente une profondeur de fraisage de
0,1 mm. Un tour complet de molette cor-
respond à 1 mm.
Remarques
La bague cadran [10.5] peut être tournée
séparément sur le réglage "zéro".
Les trois marques [10.7] indiquent la plage
de réglage maximum de la molette de ré-
glage (20 mm) et la position centrale en cas
d'alignement avec le bord [10.8].
•
•
•
