25

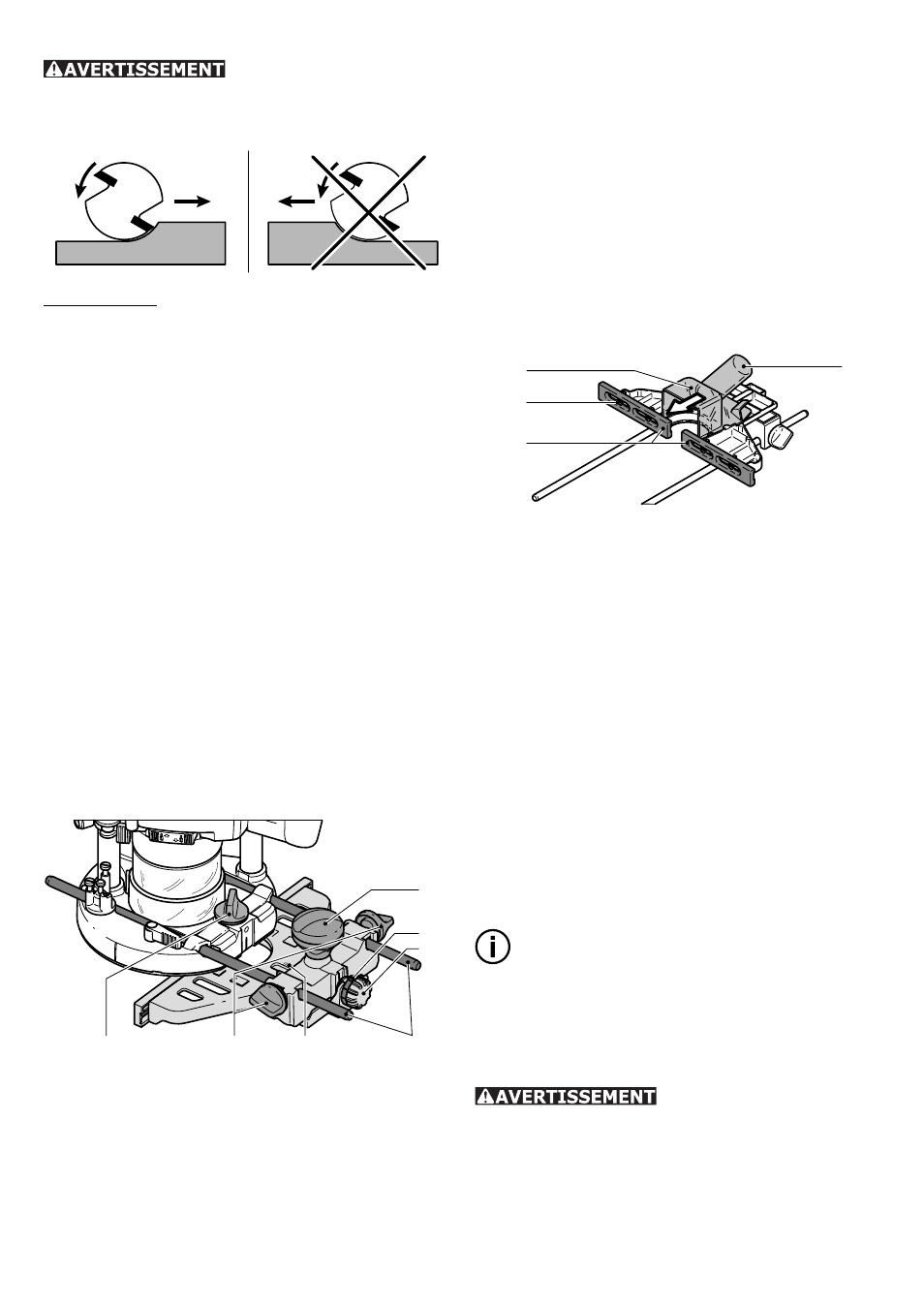

Avancez toujours la
fraiseuse dans la même direction que le
sens d'usinage de la fraise (contre-frai-
sage) !
Procédure :
Préréglez la profondeur de fraisage re-
quise.
Mettez l'outil en marche.
Dévissez le bouton tournant [13.1].
Poussez la machine aussi loin que possible
vers le bas.
Serrez la machine dans cette position en
serrant le bouton tournant [13.1].
Effectuez la tâche de fraisage.
Dévissez le bouton tournant [13.1].
Déplacez la machine lentement vers le
haut, jusqu'en butée.
Mettez l'outil hors tension.
Méthodes de guida-
ge de la machine
a) Fraisage avec butée latérale
La butée latérale (fait partie des accessoires)
est positionnée parallèlement au bord de la
pièce à usiner.
15.7
15.6
15.5
15.4 15.1 15.2 15.3
Bloquez les deux tiges-guide [15.4] à l'aide
des deux boutons tournants [15.2] situés
sur la butée latérale.
Insérez les tiges-guide dans les rainures
sur la base de la fraiseuse à la distance re-
quise, puis serrez-les en tournant le bouton
tournant [15.1].
–
–
–
–
–
–
–
–
–
–
–
Réglage fi n
Dévissez le bouton tournant [15.7] afi n
d'effectuer les réglages fi ns à l'aide de la
molette de réglage [15.5]. La bague cadran
[15.6] comporte une échelle de 0,1 mm
à cette fi n. Si la molette de réglage est
maintenue bloquée, la bague cadran peut
être tournée séparément et réglée à "zéro".
L'échelle de millimètre [15.3] située sur le
carter principal est utile pour effectuer les
réglages grossiers.
Serrez le bouton tournant [15.7] une nouvelle
fois après avoir effectué les réglages fi ns.
16.4
16.2
16.3
16.1
Réglez les deux mâchoires de guidage
[16.3] de telle manière qu'elles se trouvent
à env. 5 mm de la fraise. Pour effectuer ceci,
dévissez les vis [16.2], puis resserrez-les
après avoir effectué les réglages fi ns.
Uniquement en cas de fraisage le long d'un
bord : faites glisser la hotte d'aspiration
[16.1] jusqu'à ce qu'elle s'engage en posi-
tion sur la butée latérale, puis branchez le
fl exible d'aspiration de diamètre 27 mm ou
36 mm sur le raccord d'aspiration [16.4].
En guise d'alternative, laissez la machine
aspirer la poussière par l'intermédiaire du
raccord d'aspiration.
b) Fraisage de copie
Lors du fraisage avec des gabarits, montez
une bague de copie intégrée sur la fraiseuse
(accessoire).
Remarque :
Les bagues de copie peuvent être utilisées
en combinaison avec le galet palpeur stan-
dard. Un galet palpeur spécial est disponible
en tant qu'accessoire afi n d'améliorer la
surface de contact.
Un outil de fraisage
de taille excessive peut endommager la
bague de copie et provoquer des acci-
dents. Assurez-vous que l'outil de fraisage
utilisé s'adapte dans l'ouverture de la bague
de copie.
–
–
–
–
