S zone - Guida al Cablaggio

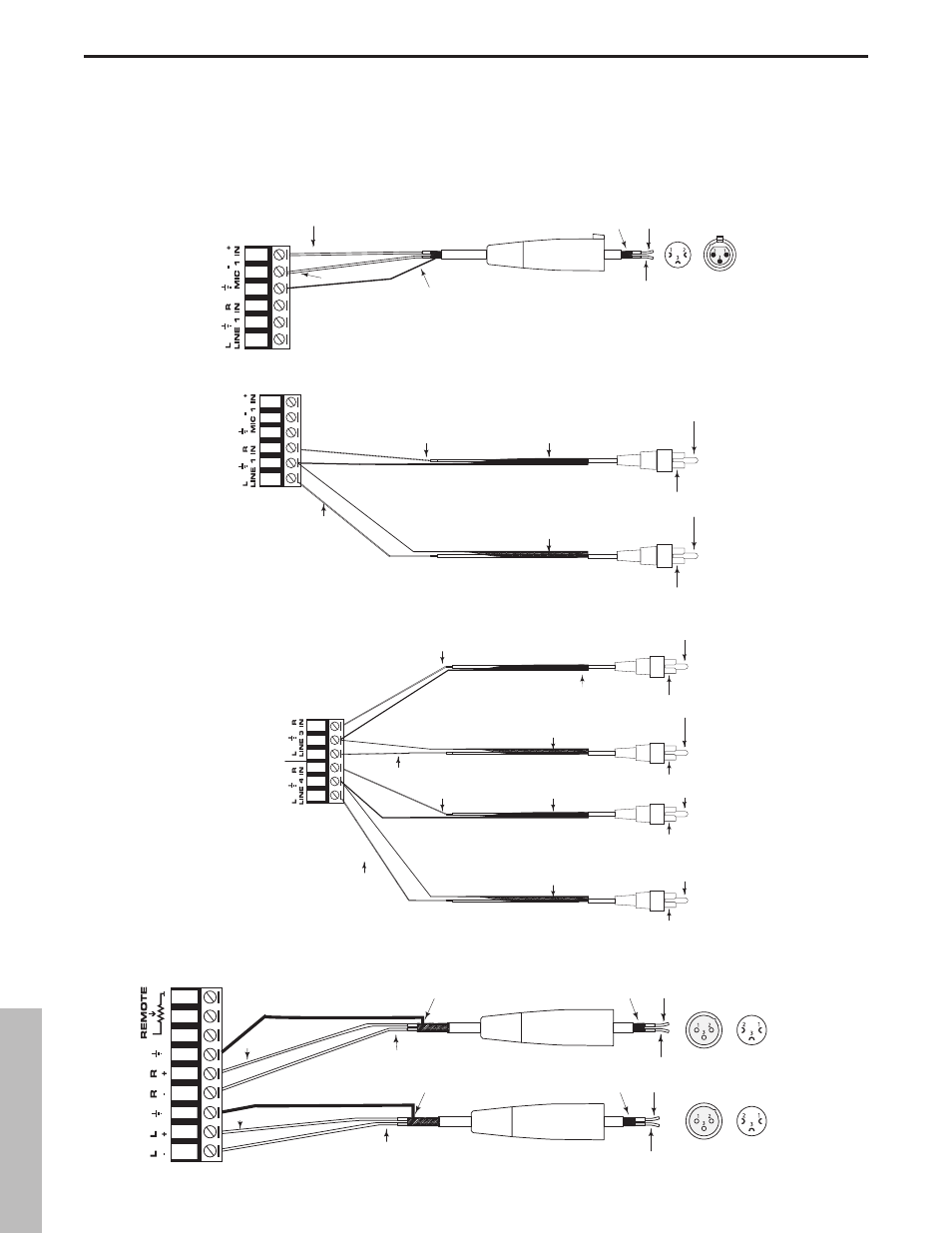

Guida al Cablaggio dell'S zone
È possibile interfacciare l'S zone in molti modi diversi, a seconda dell'esatta configurazione di monitorizzazione in uso.
Ecco di seguito i diagrammi di cablaggio per il collegamento del vostro sistema di monitor.
Ingresso Mic - da Euroblock a XLR Femmina
Caldo
Freddo
Comune
Caldo (2)
Freddo (3)
Comune (1)
Punti di
Saldatura
Vista di
Fronte
Punta (segnale)
Punta (segnale)
Punta (segnale)
Punta (segnale)
Corpo (massa)
Corpo (massa)
Corpo (massa)
Da Ingresso di Linea Stereo Euroblock a due RCA
Ingresso Destro di Linea
Ingresso Sinistro di Linea
Corpo (massa)
Punta (segnale)
Corpo (massa)
Punta (segnale)
Corpo (massa)
Punta (segnale)
Corpo (massa)
Corpo (massa)
Corpo (massa)
Corpo (massa)
Ingresso Destro di Linea del Canale 4
Ingresso Sinistro di Linea del Canale 4
Punta (segnale)
Punta (segnale)
Corpo (massa)
Ingressi di Linea Stereo 3 e 4 - da Euroblock a due RCA
Ingresso Destro di Linea del Canale 3
Corpo (massa)
Punta (segnale)
Punta (segnale)
Punta (segnale)
Ingresso Sinistro di Linea del Canale 3
Uscita Sinistra di Zona
Uscita di Zona - da Linea Bilanciata Euroblock a XLR Maschio
Caldo
Freddo
Comune Caldo (2)
Freddo (3)
Comune (1)
Punti di
Saldatura
Vista di
Fronte
Uscita Destra di Zona
Caldo
Freddo
Comune
Vista di
Fronte
Punti di
Saldatura
Caldo (2)
Freddo (3)
Comune (1)
Cablaggio dell'Ingresso Microfonico dei Canali 1 e 2
Cablaggio dell'Ingresso di Linea dei Canali 1 e 2
Cablaggio dell'Ingresso di Linea dei Canali 3 e 4
Cablaggio delle Uscite di Zona
