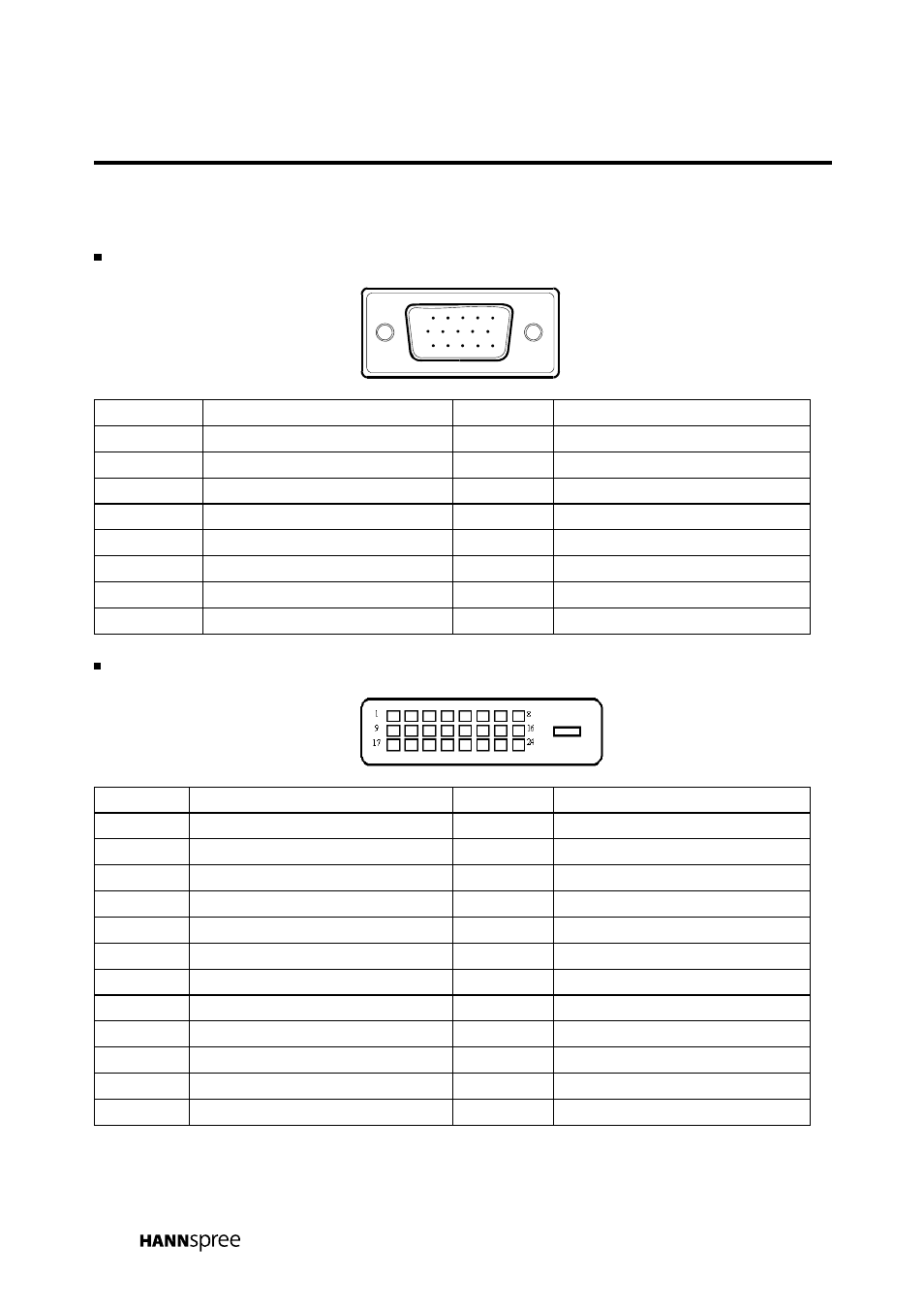

CONNECTOR PIN ASSIGNMENT

15 - Pin Color Display Signal Cable:

1

5

6

10

11

15

PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

1.

Red

9.

+5V

2.

Green

10.

Cable Detection

3.

Blue

11.

Ground

4.

Ground

12.

DDC-Serial Data

5.

Ground

13.

H-Sync

6.

R-Ground

14.

V-Sync

7.

G-Ground

15.

DDC-Serial Clock

8.

B-Ground

24 - Pin Color Display Signal Cable: (Dual Input Mode)

PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

1.

TMDS Data 2-

13.

No Connection

2.

TMDS Data 2+

14.

+5V Power

3.

TMDS Data 2/4 Shield

15.

Ground(for+5V)

4.

No Connection

16.

Hot Plug Detect

5.

No Connection

17.

TMDS Data 0-

6.

DDC Clock

18.

TMDS Data 0+

7.

DDC Data

19.

TMDS Data 0/5 Shield

8.

NC

20.

No Connection

9.

TMDS Data 1-

21.

No Connection

10.

TMDS Data 1+

22.

TMDS Clock Shield

11.

TMDS Data 1/3 Shield

23.

TMDS Clock +

12.

No Connection

24.

TMDS Clock -
