MATRIX™ 100 Manual
1 Übersicht der Bedienelemente
und Anschlüsse
1.1 Kanalanwahl und Effektparameter
Über die Tasten 1-4 wählst Du einen der 4 Kanäle des
MATRIX™ 100 an: CLEAN, CRUNCH, LEAD und WARP. Sie
entsprechen den Tastern des mitgelieferten Fußschalters. Ist
der Fußschalter angeschlossen, dienen die Taster 1-4 nur noch
als Anzeige, das Umschalten übernimmt dann ganz allein der
Fußschalter.
Mit den Reglern 5-8 kannst Du den zum Kanal passenden Effekt
einstellen. Die AUTOSTORE-Funktion der FX-MATRIX merkt sich
automatisch für jeden Kanal die gewählte Effekteinstellung,
Du brauchst die Settings nicht extra abzuspeichern. Selbst bei
plötzlichem Ausschalten oder Stromausfall merkt sich die FX-
MATRIX Deine Einstellung.
1.2 Instrumenten-Eingang, Kanäle und
Master-Volume
Die Input-Buchse 9 dient zum Anschluss Deiner Gitarre. Bitte
verwende nur hochwertiges, abgeschirmtes Gitarren-Kabel.
Mit den Reglern 10-21 bestimmst Du den Klang und die Laut-
stärke der einzelnen Kanäle. Eine detaillierte Beschreibung der
Kanäle fi ndest Du in Kapitel 2. Regler 22 bestimmt die Gesamt-
lautstärke des Amps. Bitte vergewissere Dich vor jedem Ein-
schalten, dass der MASTER-VOL Regler auf Linksanschlag steht.
Regler 10-22 funktionieren wie Du es von einem klassischen
Amp gewohnt bist. Die Einstellungen werden nicht abge-
speichert, die Position des Reglers „gibt immer den Ton an“.
1.3 Netzschalter und Netzanschluss
Mit dem Schalter 23 wird der MATRIX™ 100 ein- bzw. ausge-
schaltet. Bitte stelle sicher, dass sich der Schalter in Stellung OFF
befi ndet bevor Du das Netzkabel an das Stromnetz anschließt.
Der MATRIX™ 100 wird mit einem separaten Netzkabel
ausgeliefert, welches an die Buchse 24 angeschlossen wird.
Bitte vergewissere Dich, dass die Netzspannung mit dem
auf der Rückseite des MATRIX™ 100 aufgedruckten Wert
übereinstimmt. Ist dies nicht der Fall, oder passt das mitgelie-
ferte Netzkabel nicht in die Steckdose, wende Dich bitte
umgehend an Deinen Händler.
1.4 Lautsprecheranschluss
Buchse/Buchsenpaar 25 EXTERNAL SPEAKER bzw. SPEAKERS
dient dem Anschluss von Lautsprecherboxen. Sowohl beim
Combo als auch beim Head sind alle angeschlossenen Laut-
sprecher parallel geschaltet.
MATRIX™ 100 COMBO
EXTERNAL SPEAKER: An diese Buchse kannst Du Boxen mit
einer Mindestimpedanz von 8 Ohm anschließen. Die Impedanz
von 8 Ohm darf in keinem Fall unterschritten werden!
4

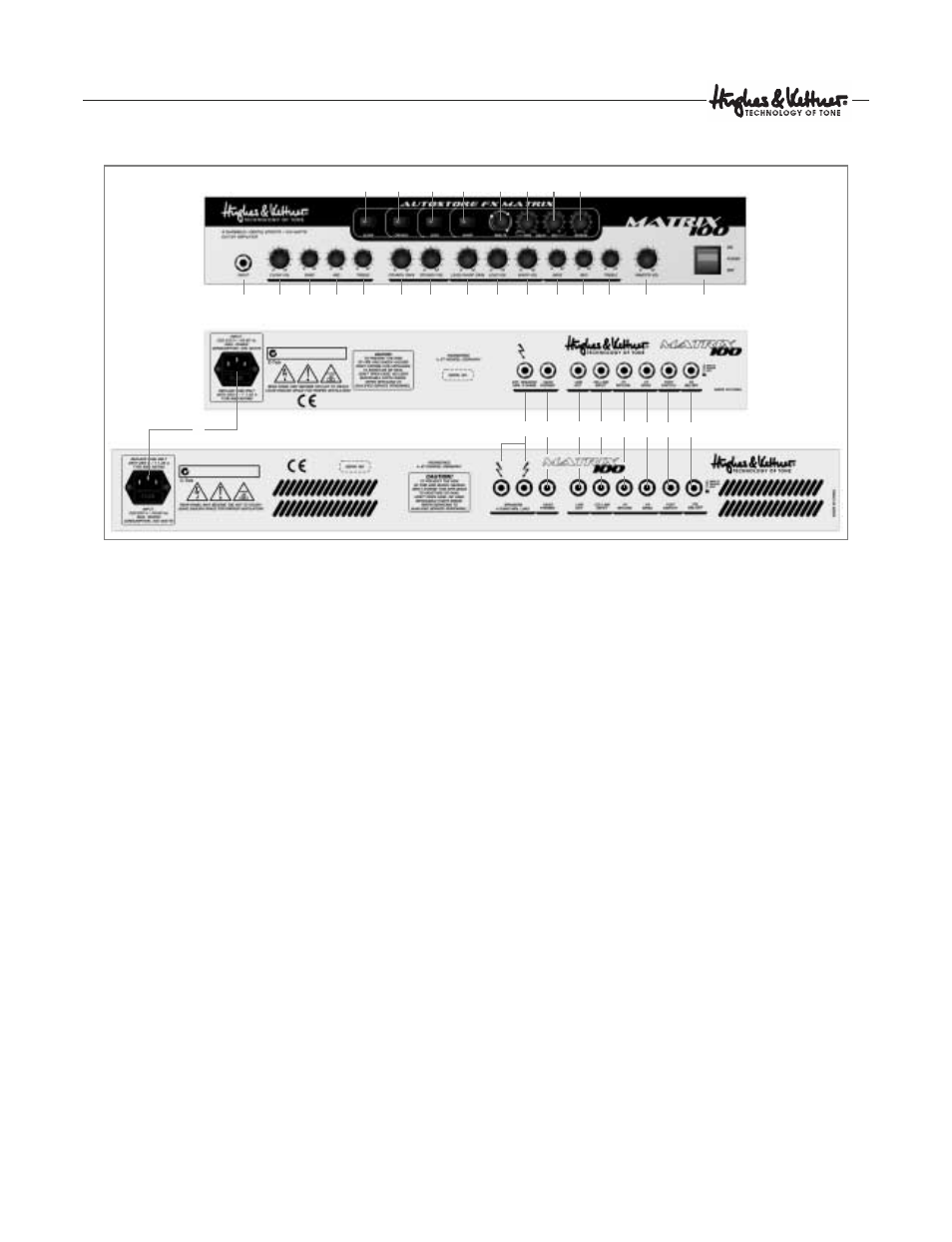

24 25 26 27 28 29 30 31
9 10 20 19 18 17 16 15 14
1
12 11 23 22 21 13
2 3 4 5 6 7 8
MATRIX™100
Combo/Head
Front
MATRIX™100
Combo
Rear
MATRIX™100 Head Rear
32
