MATRIX™ 100 Manual
français
1 Présentation des commandes
et connexion
1.1 Sélection de canal et paramètres d’effet
Les touches 1 à 4 vous permettent de sélectionner l’un des
quatre canaux du MATRIX™ 100 : CLEAN, CRUNCH, LEAD et
WARP. Elles correspondent aux touches du pédalier livré avec
l’appareil. À noter qu’à partir du moment où le pédalier est
raccordé, les touches 1 à 4 de l’ampli ne servent plus que de
témoins, la commutation étant alors entièrement assurée au
départ du pédalier.
Les potentiomètres 5 à 8 permettent de régler l’effet adapté
au canal correspondant. La fonction AUTOSTORE du FX-MATRIX
détecte automatiquement le réglage d’effet sélectionné pour
chaque canal ; il n’est donc pas nécessaire de sauvegarder
en plus les paramètres. Même en cas de déconnexion ou de
coupure de courant inopinées, le FX-MATRIX conserve vos
réglages.
1.2 Entrée instruments, canaux et volume principal
Le jack d’entrée 9 sert à la connexion de votre guitare. Veillez
à utiliser uniquement un câble blindé de qualité.
Les potentiomètres 10 à 21 vous permettent de régler le son
et le volume des différents canaux. Le chapitre 2 vous fournira
une description détaillée de ces canaux. Le potentiomètre 22
détermine, quant à lui, le volume général de l’ampli. À ce
propos, assurez-vous qu’avant chaque mise sous tension, ce
potentiomètre MASTER-VOL soit ramené complètement à
gauche.
Les potentiomètres 10 à 22 fonctionnent comme sur un
ampli classique. Autrement dit, les réglages ne sont pas
sauvegardés, car c’est la position du bouton qui « donne le
ton ».
1.3 Interrupteur principal et connexion secteur
L’interrupteur 23 permet d’allumer et d’éteindre le
MATRIX™ 100. Veillez toujours à ce que cet interrupteur soit
en positon OFF avant de raccorder le câble d’alimentation au
secteur. Le MATRIX™ 100 est livré avec un câble secteur
séparé qui se raccorde à la prise 24. Comme toujours, assurez-
vous que la tension secteur soit conforme à celle indiquée au
dos du MATRIX™ 100. Si ce n’était pas le cas ou si le câble
secteur fourni n’entrait pas dans la prise, adressez-vous
directement à votre revendeur.
1.4 Connexion des haut-parleurs
La prise (les prises) 25 EXTERNAL SPEAKER (ou SPEAKERS)
sert (servent) au raccordement du (des) haut-parleur(s). Pour le
Combo comme pour le Head, tous les haut-parleurs raccordés
sont branchés en parallèle.
MATRIX™ 100 COMBO
HAUT-PARLEUR EXTERNE: Cette prise permet de raccorder des
19
24 25 26 27 28 29 30 31
9 10 20 19 18 17 16 15 14
1
12 11 23 22 21 13
2 3 4 5 6 7 8

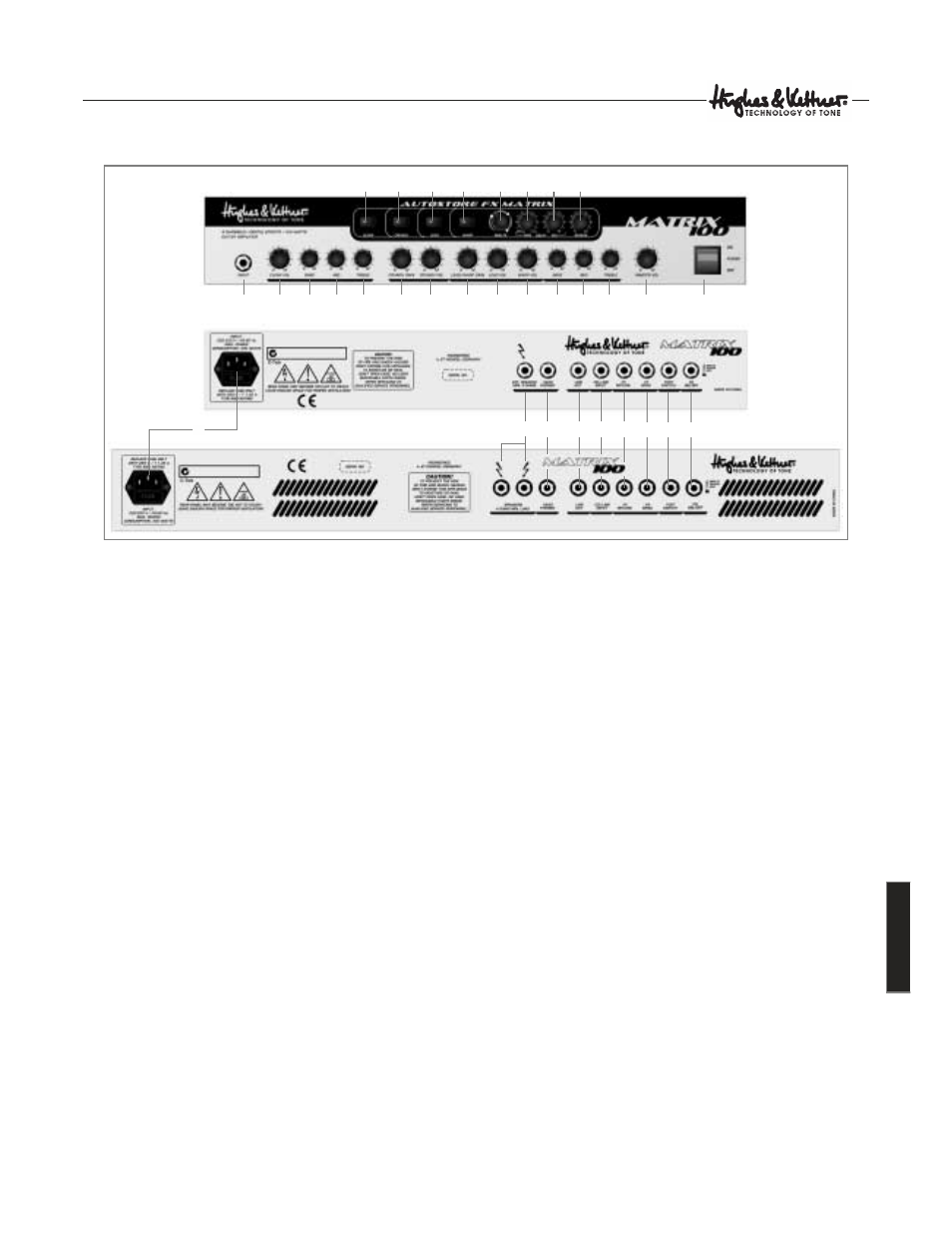

MATRIX™100
Combo/Head
Front
MATRIX™100
Combo
Rear
MATRIX™100 Head Rear
32
