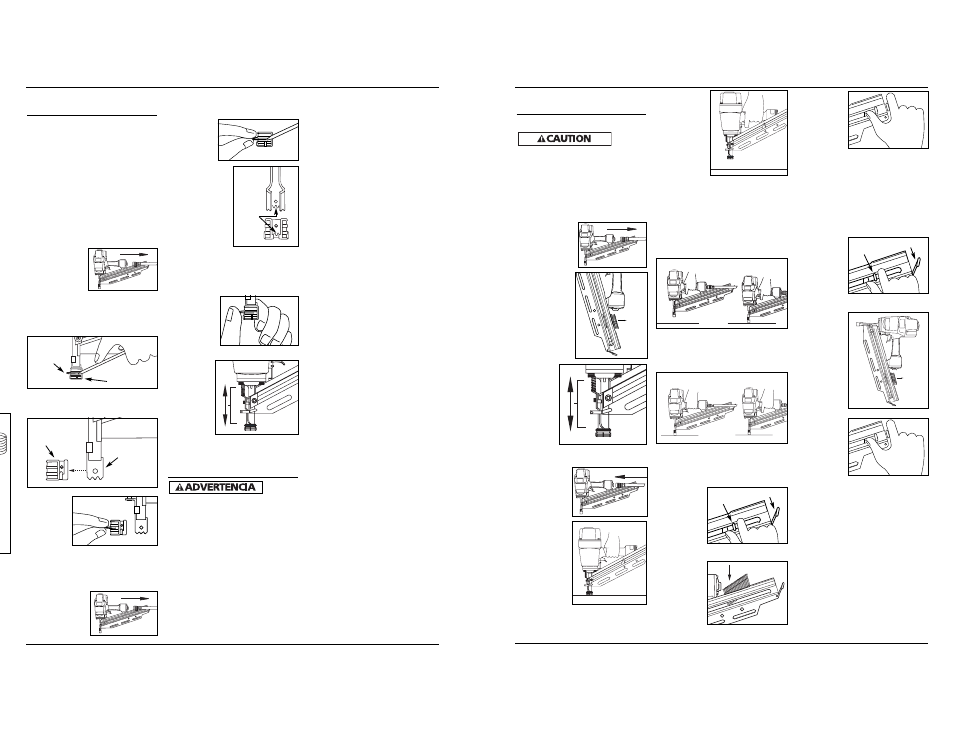

Operational Modes
(Continued)
WORK CONTACT ELEMENT (WCE)
Check
the
operation of the Work Contact Element
(WCE) trip mechanism before each use.
The WCE must move freely without
binding through its entire travel
distance. The WCE spring must return
the WCE to its fully extended position
after being depressed. Do not operate
the nailer if the WCE trip mechanism is
not operating properly. Personal injury
may occur.
1. Disconnect
the air supply
from the
nailer.
2. Remove all
nails from
the magazine
(see
Unloading
The Nailer).
3. Make
sure the
trigger
and work
contact
element
(WCE)
move
freely
up and
down without sticking or binding.
4. Reconnect
air supply to
the nailer.
5. Depress the
Work
Contact
Element
(WCE)
against the
work surface
without
pulling the
trigger. The
nailer MUST NOT OPERATE. Do not
use the tool if it operates without
pulling the trigger. Personal injury
may result.
6. Remove
nailer from
work
surface.
The Work
Contact
Element
(WCE) must
return to its
original
down position. Pull the trigger. The
nailer MUST NOT OPERATE. Do not
use the tool if it operates while
lifted from the work surface.
Personal injury may result.
7. Pull the trigger and depress the
work contact element (WCE)
against the work surface. The nailer
MUST OPERATE.
8. Depress the Work Contact Element
(WCE) against work surface. Pull
the trigger. The nailer MUST
OPERATE.
LOADING THE NAILER
1. Always connect the tool to the air
supply before loading fasteners.
2. Pull nail
pusher
mechanism
back until
pusher
engages
with
magazine latch.
3. Load strips
of fasteners
into the
magazine
slot. Make
sure that
the nails
are placed
into tool at the proper orientation.
4. Squeeze
the pusher
and the
latch
together to
unlatch
pusher.
Make sure the head of the last nail is
under the head of the pusher.
UNLOADING THE NAILER
1. Always unload all fasteners before
removing tool from service.
Unloading is the reverse of loading,
except always disconnect the air
hose before unloading.
2. Pull nail
pusher
mechanism
back until
pusher
engages
with
magazine latch.
3. Hold tool
upright so
nails will
slide
backwards
toward
magazine
slot.
4. Squeeze
the pusher
and latch
together
to unlatch
the pusher
once all
nails have been removed.
5
Nail pusher
mechanism Latch
Cómo usar la
Clavadora
(Continuación)
PUNTA DE CARGA Y DESCARGA NO
DESGASTABLE
La punta de carga y descarga no
desgastable ha sido diseñada para
eliminar el deterioro causado por el
elemento de contacto de trabajo (WEC)
de dentado. La punta no desgastable
puede retirarse si no se requiere (ver
CÓMO RETIRAR LA PUNTA NO
DESGASTABLE). Utilice la herramienta en
modo de ciclo único (ver MODOS DE
OPERACIÓN) cuando la punta no
desgastable esté en funcionamiento.
CÓMO RETIRAR LA PUNTA NO
DESGASTABLE
1. Desconecte el
abastecimiento
de aire de la
clavadora.
2. Retire todos los sujetadores del
cargador (ver CÓMO DESCARGAR LA
CLAVADORA).
3. Retire la argolla que retiene la punta
no desgastable.
4. Palanquee la punta no desgastable
para retirarla del elemento de
contacto de trabajo.
5. Cambie la
argolla
retenedo-
ra en la
punta no
des-
gastable,
luego almacene la punta en un lugar
seguro para utilizarla más adelante.
CÓMO INSTALAR LA PUNTA NO
DESGASTABLE
1. Desconecte el
abastecimiento
de aire de la
clavadora.
2. Retire todos los sujetadores del
cargador (ver CÓMO DESCARGAR LA
CLAVADORA).
3. Retire la
argolla que
sujeta a la
punta no
des-
gastable.
4. Coloque
cuidadosa-
mente la punta
no des-gastable
sobre el
extremo del
elemento de
contacto de
trabajo (WCE).
Coloque la
punta no
desgastable sobre el elemento de
contacto de trabajo (WCE) haciendo
que algunas ranuras dentadas en
cada pieza estén alineadas y se
ajusten con precisión.
5. Coloque la
argolla
retenedora
sobre la
punta no
des-
gastable, y
presione firmemente.
6. Verifique
que el
elemento
de
contacto
de trabajo
(WCE) y el
gatillo se
muevan
fácilmente
hacia arriba y hacia abajo sin pegarse
o atracarse.
Modos de Operación
Siempre Siempre
sepa cuál
es el modo de operación de la
clavadora antes de usarla. Si no sabe,
puede ocasionar la muerte o lesiones
personales graves.
Las clavadoras para armazones de
listones de madera pueden ponerse en
funcionamiento en el modo de “Ciclo
único” o “Disparo inferior”. La
clavadora opera en el modo de ciclo
único. Se incluye un gatillo “rojo” para
el modo “Disparo inferior” como
accesorio con la herramienta.
MODO DE CICLO ÚNICO
Cuando está instalado el gatillo negro,
la clavadora está en modo de ciclo
único. Se recomienda este método
cuando se requiere una colocación
precisa de los clavos. La operación en
este modo requiere que se tire del
gatillo cada vez que se coloque un
clavo. La clavadora se puede accionar
apretando el elemento de contacto de
trabajo contra la superficie de trabajo,
y luego, tirando del gatillo o, de lo
contrario, la clavadora se puede
accionar tirando del gatillo, y luego
presionando el elemento de contacto
de trabajo contra la superficie de
trabajo.
El gatillo deberá soltarse luego de
haber clavado cada sujetador para
permitir que la herramienta se reajuste.
Como la herramienta sólo puede
activarse retirando primero el dedo del
gatillo, éste se considera un modo más
restrictivo y seguro para usuarios con
menos experiencia.
MODO DE DISPARO INFERIOR
Cuando está instalado el gatillo rojo, la
clavadora está en modo de disparo
inferior. Se recomienda este método
cuando se requiere una colocación de
clavos menos precisa. La operación en
este modo requiere que se presione el
gatillo con el clavo fuera de la
superficie de trabajo. Luego, la nariz
de la clavadora se pega contra la
superficie de trabajo colocando un
clavo.
Cada vez que el elemento de contacto
de trabajo (WCE) se presiona, se coloca
un clavo en la superficie de trabajo. Se
deberá tener extremo cuidado porque
siempre se colocará un clavo cuando el
WCE se presiona contra cualquier
superficie.
Como la herramienta puede activarse
sin retirar el dedo del gatillo, éste se
considera un modo menos restrictivo,
adecuado para usuarios con más
experiencia.
Para cambiar a la herramienta
nuevamente al modo de ciclo único,
fije la palanca en el gatillo en la
posición superior.
Las
ranuras
1 2
1 2
Model HDN21901
Nail pusher
mechanism Latch
Retire la
argolla
La punta no
desgastable
El elemento
de contacto
de trabajo
La
punta no
desgastable
Manual de Instrucciones
20 Sp
