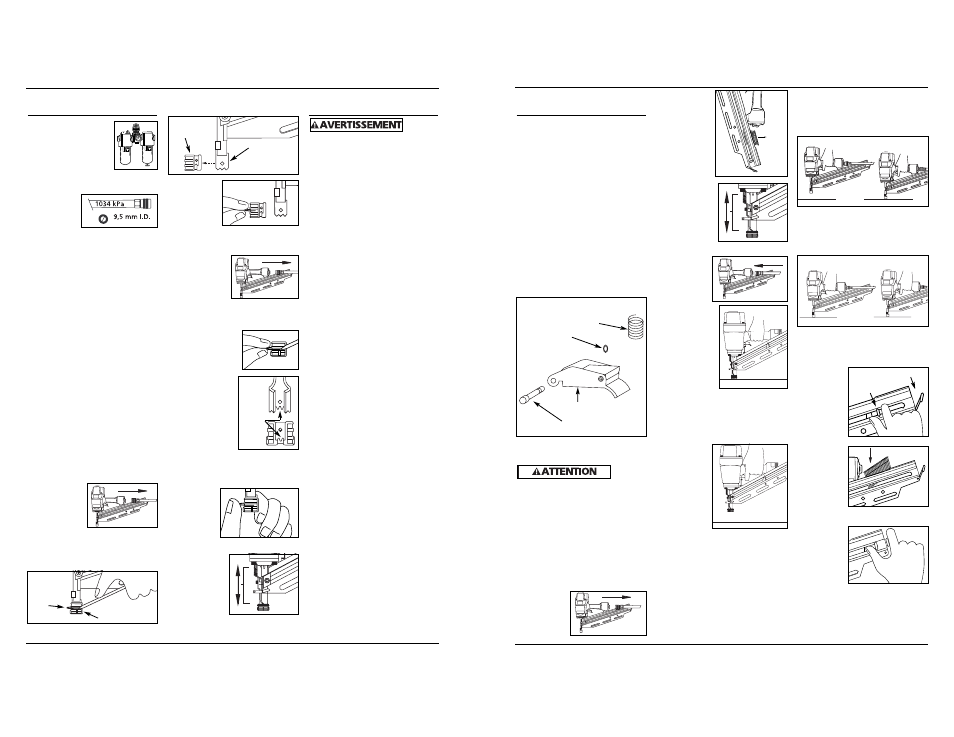

Modes De
Functionnement
Toujours
connaître
le mode de fonctionnement de la
cloueuse avant de l’utiliser. Manque de
se familiariser avec le mode de
fonctionnement peut résulter en
mortalité ou en blessures personnelles
sérieuses.
Les cloueuses pour charpentes peuvent
fonctionner dans le mode “Cycle
Unique” ou “Déclenchement Du Bas”.
La cloueuse est livrée dans le mode
cycle unique. Une gâchette ‘rouge’
distincte pour le mode ‘Déclenchement
du bas’ est incluse avec l’outil comme
accessoire.
MODE À CYCLE UNIQUE
Lorsque la gâchette noire est installée,
la cloueuse est dans le mode cycle
unique. Cette méthode est
recommandée lorsque le placement
pécis du clous est requis. Le
fonctionnement dans ce mode
nécessite que la gâchette soit tirée
chaque fois qu’un clou soit enfonçé. La
cloueuse peut être actionnée en
appuyant le mécanisme de
déclenchement par contact (WCE)
contre la surface de travaille et ensuite
en tirant sur la gâchette.
La gâchette doit être relâchée après
l’enfoncement de chaque attache pour
le permettre de se réenclencher.
Puisque l’outil peut être activé
seulement en retirant d’abord le doigt
de la gâchette, ceci est considéré un
mode plus restrictif et plus sécuritaire
pour les utilisateurs qui ont moins
d’expérience.
DÉCLENCHEMENT DU BAS
Lorsque la gâchette rouge est installée,
la cloueuse est dans le mode
déclenchement du bas. Cette méthode
est recommandée lorsque le placement
précis des clous est moins important.
Le fonctionnement dans ce mode
nécessite que la gâchette soit appuyée
sans que la cloueuse soit en contact
avec la surface. Le bout de la cloueuse
est ensuite tappée contre la surface
causant l’enfoncement d’un clou.
Chaque fois que le Mécanisme De
Déclenchement Par Contact est appuyé,
un clou est enfonçé dans la surface de
travail. Faites bien attention parce
qu’un clou sera enfonçé chaque fois
que le mécanisme de déclenchement
par contact (WCE) soit appuyé contre
n’importe quelle surface.
Puisque l’outil peut être activé sans
retirer le doigt de la gâchette, ceci est
considéré un mode moins restrictif
pour les utilisateurs qui ont plus
d’expérience.
Généralités sur la
Sécurité
(Suite)
2. Un graisseur peut être
utilisé pour fournir la
circulation d’huile à
travers la cloueuse. Un
filtre peut être utilisé
pour enlever les
matières liquides et
solides qui peuvent encrasser les
pièces internes de la cloueuse.
3. Utiliser des
tuyaux d’air
de 9,5 mm
avec une
pression de
service minimum de 1034 kPa. Utiliser
les tuyaux d’air de 12,7 mm pour 15
m ou plus. Pour un meilleur
rendement, installer un bouchon
rapide de 9,5mm avec (filets d’1/4 po
NPT) un diamètre intérieur de ,315 po
(8mm) sur la cloueuse et un raccord
rapide de 9,5 mm sur le tuyau.
4. Utiliser un régulateur de pression
sur le compresseur avec une
pression de service de 0 - 862 kPa.
Un régulateur de pression est
indispensable pour maintenir la
pression de service de la cloueuse
entre 483 et 827 kPa.
BUSE NON-GÂCHEUSE POUR
TERRASSES
La buse non-gâcheuse pour terrasses
est conçue pour éliminer les marques
causées par le mécanisme de
déclenchement par contact (WCE)
dentelé. Vous pouvez enlever la buse
non-gâcheuse au besoin (Voir la section
ENLEVER LA BUSE NON-GÂCHEUSE
POUR TERRASSES). Utiliser l’outil dans
le mode cycle unique (VOIR LES MODES
DE FONCTIONNEMENT) lorsque la buse
non-gâcheuse soit en place.
ENLEVER LA BUSE NON-GÂCHEUSE
POUR TERRASSES
1. Débrancher la
source d’air
de la
cloueuse.
2. Enlever toutes
les attaches du chargeur (Voir
DÉCHARGER LA CLOUEUSE).
3. Enlever la bague de retenue de la
buse non-gâcheuse.
Modes De
Functionnement
(Suite)
Pour remettre l’outil dans le mode cycle
unique, verrouiller le levier sur la
gâchette dans la position supérieure.
MODE DE CONVERSION
Pour convertir l’outil d’un mode à
l’autre:
1. Retirer le joint torique du côté de la
goupille de gâchette.
2. Retirer la goupille de gâchette, la
gâchette et le ressort de gâchette.
3. Neutraliser seulement la gâchette.
4. Replacer le ressort de gâchette, la
gâchette, la goupille de gâchette et
le joint torique.
Il ne faut pas essayer de modifier les
composants de la gâchette de quelque
façon que ce soit ni essayer d’utiliser
tout autre composant de gâchette que
ceux prévus pour cet outil.
Pour toutes questions, contacter le
représentant. Appeler 1-800-543-6400.
MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT (WCE)
Vérifier
le
fonctionnement du Mécanisme De
Déclenchement Par Contact (WCE) avant
chaque usage. Le mécanisme de
déclenchement par contact WCE doit se
déplacer librement sans se coincer sur
toute sa distance de déplacement. Le
ressort du mécanisme de
déclenchement par contact (WCE) doit
retourner le WCE à sa position
complètement allongée après avoir été
appuyée. Ne pas faire fonctionner la
cloueuse si le mécanisme de
déclenchement du WCE ne fonctionne
pas correctement, sinon vous risquez
dess blessures personnelles.
1. Débrancher
la source
d’air de la
cloueuse.
2. Enlever tous
les clous du
chargeur
(Vour
Décharger La
Cloueuse).
3. S’assurer que
la gâchette et
le mécanisme
de délenche-
ment par
contact (WCE)
se déplacent
librement sans se coller ou se coincer.
4. Brancher de
nouveau la
source d’air
à la cloueuse.
5. Appuyer le
Mécanisme De
Déclenche-
ment Par
Contact (WCE)
contre la
surface de
travail sans
tirer sur la
gâchette. La
cloueuse NE DOIT PAS
FONCTIONNER. Ne pas utiliser l’outil
s’il fonctionne sans avoit tiré sur la
gâchette sinon vous riquez des
blessures personnelles.
6. Enlever la
cloueuse de
la surface de
travail. Le
Mécanisme
De
Déclenche-
ment Par
Contact
(WCE) doit
retourner à sa position originelle.
Tirer sur la gâchette. La cloueuse NE
DOIT PAS FONCTIONNER. Ne pas
utiliser l’outil s’il fonctionne lorsque
soulevé de la surface de travail
sinon vous risquez des blessures
personnelles.
7. Tirer sur la gâchette et appuyer le
mécanisme de déclenchement par
contact (WCE) contre la surface de
travail. La cloueuse DOIT
FONCTIONNER.
8. Appuyer le mécanisme de
déclenchement par contact (WCE)
contre la surface de travail. Tirer sur
la gâchette. La cloueuse DOIT
FONCTIONNER.
CHARGER LA CLOUEUSE
1. Toujours brancher l’outil à la source
d’air avant de charger les attaches.
2. Tirer sur le
mécanisme
de poussoir
de clous
jusqu’à ce
qu’il se met
en prise
avec le
loquet du
chargeur.
3. Charger les
attaches
dans la
fente du
chargeur.
S’assurer
que les
clous soient
bien orientés losqu’ils soient changés
dans l’outil.
4. Serrer le
poussoir et
le loquet
ensemble
pour
dégager le
poussoir.
S’assurer
que la tête du dernier clou soit sous la
tête du poussoir.
4. Décoller la buse non-gâcheuse du
mécanisme de déclenchement par
contact.
5. Remplacer
la bague de
retenue sur
la buse non-
gâcheuse et
entreposer
la buse dans un endroit sûr pour
l’usage dans le futur.
INSTALLER LA BUSE NON-GÂCHEUSE
1. Débrancher la
source d’air de
la cloueuse.
2. Enlever toutes les attahces du
chargeur (Voir DÉCHARGER LA
CLOUEUSE).
3. Enlever la bague de
retenue de la buse
non-gâcheuse.
4. Placer la buse
non-gâcheuse
soigneusement
sur le bout du
mécanisme de
déclenchement
par contact.
Positionner la
buse sur le
mécanisme de
déclenchement par contact (WCE) en
s’assurant que les rayures dentelées
de chaque pièce soient alignées et
serrées ensembles.
5. Positionner
la bague de
retenue sur
la buse non-
gâcheuse et
appuyer
fermement
pour le mettre en place.
6. Vérifier que le
mécanisme de
déclenche-
ment par
contact (WCE)
et la gâchette
se déplacent
librement sans
collage ou coinçage.
12 Fr
1 2
1 2
Mécanisme
de poussoir
de clous Loquet
Rayures
Bague
De
Retenue
Buse Non-Gâcheuse
Mécanisme De
Déclenchement
Par Contact
Buse Non-
Gâcheuse
Instructions D’Utilisation Model HDN21901
Mode de Conversion
le ressort de gâchette
le joint torique
la goupille de gâchette
la gâchette
13 Fr
