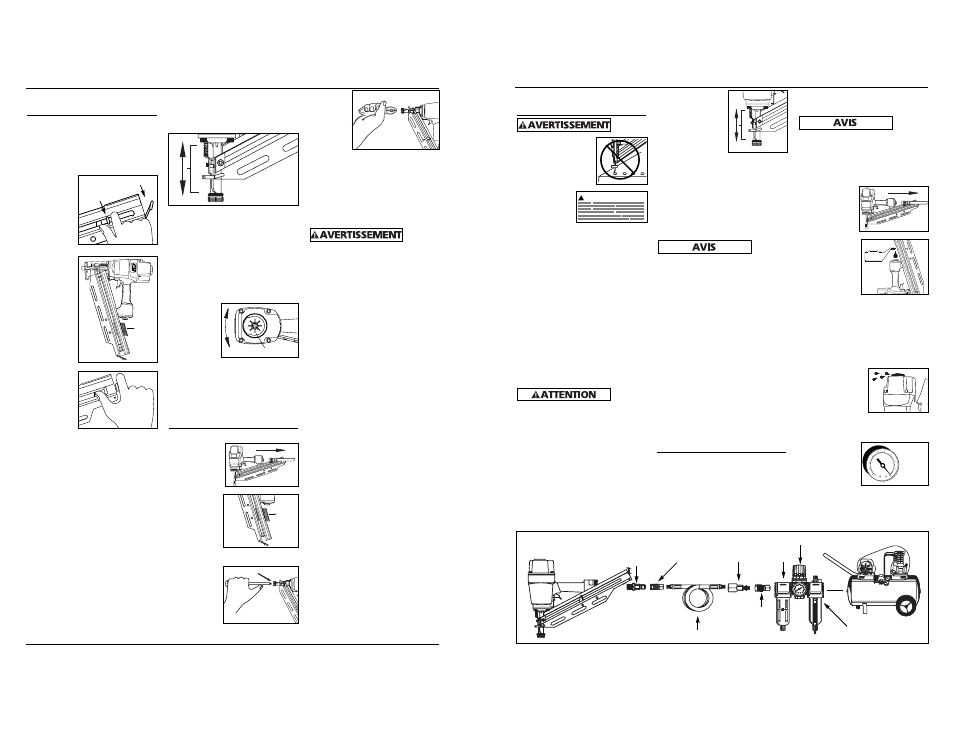

Généralités sur la
Sécurité
(Suite)
● Ne jamais enfoncer
les clous un par
dessus l’autre. Le clou
pourrait ricocher et
causer la mort ou une
blessure grave de
perforation.
● Ne pas utiliser
la cloueuse/ni
permettre
qu’une autre
personne
l’utilise si les avertissements ou les
étiquettes d’avertissement situés
sur le chargeur et corps de la
cloueuse ne sont pas lisables.
● Ne jamais laisser la cloueuse sans
surveillance ni branchée à un
compresseur si hors-service. Il y a
risque de blessures graves si la
cloueuse est utilisée par une
personne qui ne connait pas les
instructions d’utilisation.
● Ne pas échapper ni jeter l’outil car
ceci peut causer du dommage le
rendant dangereux à utiliser. Si
l’outil s’est fait échappé ou jeté,
l’examiner soigneusement afin de
déterminer s’il est courbé, fendu ou
s’il y a des fuites ou pièces
détachées endommagées. ARRËTER
et réparer avant d’uitliser , sinon, il
y a risque de blessures graves.
● Ne pas modifier ni altérer la
cloueuse ou ces pièces. N’utilisez
pas une cloueuse si les écrans ou
protecteurs ont été enlevés ou
altérés. Cela peut entraîner des
blessures ou endommager
l’appareil.
● Éviter d’utiliser la cloueuse pour une
période de temps prolongée. Cesser
d’utiliser la cloueuse si l’on ressent
des douleurs dans les mains ou dans
les bras.
● Toujours vérifier
le bon
fonctionnement
du mécanisme de
déclenchement
par contact (WCE).
L’éjection
accidentelle de
clou peut se
produire si ce mécanisme ne
fonctionne pas correctement et cela
pourrait entraîner des blessures.
(Voir “Vérification du mécanisme de
déclenchement par contact”).
● Pour éviter l’expulsion d’une
attache, débrancher la source d’air
et relâcher la tension du poussoir
avant de procéder au déblocage.
Sinon, il y a risque de blessures
graves.
Avis
indique
de l’information importante pour
éviter le dommage de l’équipement.
● Éviter d’utiliser la cloueuse lorsque
le chargeur est vide. Sinon, il y a
risque d’usure accéléré de l’outil.
● Nettoyer et vérifier tous les tuyaux
et raccords avant de brancher la
cloueuse au compresseur d’air.
Remplacer les tuyaux ou les raccords
endommagés ou usés, sinon, le
rendement et la durabilité de l’outil
seront affectés.
● Le compresseur d’air utilisé avec
cette cloueuse doit conformer aux
exigences établies par l’American
National Standards Institute
Standard B19.3-1981; Safety
Standard for Compressors for
Process Industries. Contacter le
fabricant du compresseur pour plus
d’informations.
Utilisation de la
Cloueuse
Lire attentivement ce manuel afin de
comprendre tous les avertissements de
sécurité et instructions avant d’utiliser la
cloueuse.
GRAISSAGE
Cette cloueuse exige le graissage avant
son usage initial et avant chaque
usage. Si vous utilisez un graisseur en
11 Fr
canalisation, le graissage manuel à
travers la prise d’air n’est pas exigé
quotidiennement.
La sur
face de
travail peut être endommagée par le
graissage excessif. Le graissage
correct est la responsabilité de
l’utilisateur. Manque de graisser la
cloueuse correctement peut
raccourcir la durée de la cloueuse et
peut annuler votre garantie.
1. Débrancher la
source d’air
de la cloueuse
avant de
graisser.
2. Tourner la
cloueuse de
manière à ce
que la prise
d’air comprimé
soit dirigée
vers le haut.
Introduire 4
ou 5 gouttes d’huile non-
détergente dans la prise d’air
comprimé. Ne pas utiliser d’huile
détergente, d’additif à huile ni
d’huile pour outils à air comprimé.
Ces dernières contiennent des
solvants qui peuvent endommager
les pièces intérieures de la cloueuse.
3. Après l’addition
d’huile, faire
fonctionner
brièvement la
cloueuse. Enlever
tout excès d’huile
sortant par le
déflecteur d’échappement.
BRANCHEMENT RECOMMANDÉ
1. Le compresseur
d’air doit
conserver un
minimum de
483 kPa
pendant
l’utilisation de la cloueuse.
L’alimentation d’air insuffisante
peut réduire la puissance de la
cloueuse et peut affecter l’efficacité
de l’enfoncement.
Modes De
Functionnement
(Suite)
DÉCHARGER LA CLOUEUSE
1. Toujours décharger la cloueuse
lorsqu’elle n’est pas en service.
Décharger est le contraire de charger
sauf qu’il faut toujours débrancher le
tuyau à air avant de décharger.
2. Tirer le
mécanisme
de poussoir
jusqu’à ce
que le
poussoir se
met en
prise avec
le loquet
du chargeur.
3. Tenir l’outil
droit pour
que les
clous
glissent à
l’arrière vers
la vent du
chargeur.
4. Serrer le
poussoir et
le loquet
ensemble
pour
dégager le
poussoir
une fois
que tous les clous ont été enlevés.
RÉGLER LA PÉNÉTRATION DES CLOUS
Les cloueuse HDN21901 sont équipés d’un
mécanisme pour contrôler la profondeur
d’enfoncement. Ceci permet à l’utilisateur
de déterminer comment profondémment
une attache sera enfonçée dans la surface
de travail.
1. Régler la pression de service à une
pression qui enfonçera les attaches
constamment. Ne pas dépasser la
pression de service maximum de la
cloueuse (827 kPa).
2. Pour ajuster la profondeur
d’enfoncement, desserrer le boulon
de 4 mm sur le dessus de la buse. Pour
augmenter la profondeur, pousser le
WCE (mécanisme de déclenchement
par contact) vers l’intérieur, vers la
buse à la longueur voulue. Resserrer le
boulon. Pour réduire la profondeur,
retirer le WCE à la longueur voulue.
Resserrer le boulon.
3. S’assurer que la gâchette et le
mécanisme de déclenchement par
contact (WCE) se déplacent librement
sans se coller ou se coincer après
chaque réglage.
ANTI-ACTIVATION À SEC
L’outils est doté d’une fonction prévenant
l’activation à sec. Ceci empêche de pousser
le mécanisme de déclenchement par
contact lorsqu’il ne reste que quelques
clous. Recharger tout simplement une
nouvelle pince de clous derrière les clous
restants pour continuer l’opération.
RÉGLER LA DIRECTION
D’ÉCHAPPEMENT
Les cloueuses
sont équipées
d’un déflecteur
pour régler la
direction
d’échappement.
Ceci est conçu
pour permettre
à l’utilisateur de changer la direction
d’échappement. Ceci permet à
l’utilisateur de changer la direction
d’échappement. Tout uniquement
tourner le déflecteur dans la direction
désirée.
Entretien
DÉBLOCAGE DE LA CLOUEUSE
1. Débrancher
la cloueuse
de la source
d’air.
2. Enlever tous
les clous du
chargeur
(Voir
Charger/
Décharger),
sinon les
clous
s’expulseront de l’avant de l’outil.
3. Introduire
un tournevis
dans le nez
de l’outil.
Pousser la
lame
d’enfonçage
vers le haut
pour libérer le clou coincé.
4. Enlever
le clou
coincé
avec des
pinces.
Support Technique
Pour tout renseignement sur le
fonctionnement ou la réparation de
cette cloueuse, veuillez utiliser notre
numéro d’assistance 1-800-543-6400.
Attaches et Pièces
de Rechange
N’utiliser
que des
clous de Husky (ou un équivalent - Voir
la note “Compatibilité avec d’autres
appareils”). Utiliser exclusivement des
pièces de rechange. Ne jamais utiliser
de pièces modifiées ni de pièces qui ne
garantissent un fonctionnement
équivalent à celui des pièces d’origine.
La performance, la sûreté et la
durabilité de l’appareil pourraient être
compromises. Lors d’une commande de
pièces de rechange ou de clous,
préciser le numéro de pièce.
Attaches et Réparation
de la Cloueuse
Les réparations doivent être effectuées
par des techniciens qualifiés SEULEMENT.
Méthode d’assemblage pour les
joints d’étanchéité
Les pièces internes doivent être ne
toyées et graissées pendant la
réparaton d’une cloueuse. Utiliser le
Parker O-lube ou l’équivalent sur tous
les joints toriques. Chaque joint
torique doit être enrobé avec du O-
lube avant l’assemblage. Utiliser un
peu d’huile sur tous les surfaces
mouvantes et pivots. Après le
remontage, ajouter quelque gouttes
d’huile sans détergent 30W ou
l’équivalent à travers la canalisation
d’air avant de faire l’essai.
Rotate Tourner
! AVERTISSEMENT
Model HDN21901
Branchement Recommandé
Raccord
Rapide
Tuyau À Air
Bouchon
Rapide
(Optionnel)
Raccord
Rapide
(Optionnel)
Graisseur
Régulateur
Filtre
Bouchon
Rapide
OIL D’huile
483 kPa
Min.
827 kPa
Max.
Instructions D’Utilisation
Mécanisme
de poussoir
de clous Loquet
