8 598-1343-00
Empaquetadura

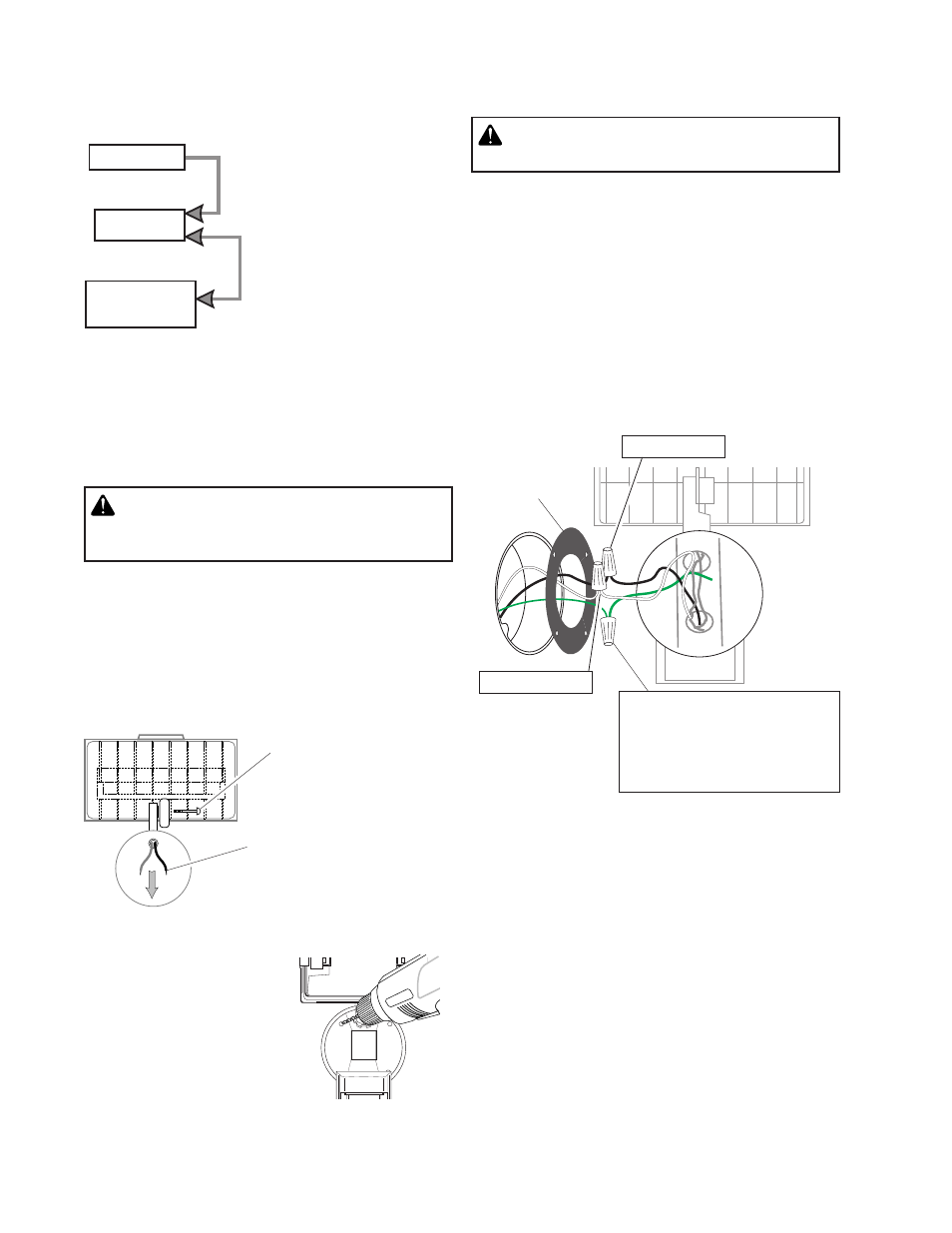

❒ Quite el aparato de luz existente.
❒ El gancho en S puede ser usado para sostener el
aparato mientras se pone el cableado. Se puede
insertar el extremo pequeño del gancho en el agu-
jero de la caja de empalmes. El extremo grande va
alrededor del “cuello” del aparato.
❒ Meta los alambres del control de luz por el hueco
grande de la empaquetadura.
❒ Conecte los alambres de la caja de empalmes con
los alambres del control de luz. Unalos y asegúrelos
con un conector de alambre.
ADvERTENCIA: Desconecte la energía en el
disyuntor.
Conecte el control de luz
❒ Perfore los agujeros que se
necesiten para montar la
placa de atrás a la caja de
empalmes.
Blanco a blanco
❒ Una el brazo de la
lámpara de la placa
posterior y asegúrela
con el perno largo.
Nota: Cuando ajuste el brazo,
hale los alambres para asegu-
rarse de que no se pinchen al
unirlos.
Negro a negro
El cable de conexión a tierra
de la caja de empalmes al
tornillo verde de conexión a
tierra del aparato (o al cable
verde si lo tiene).
INSTALACION
PRECAUCIóN: Riesgo de incendio. Esta
aparato está diseñado solamente para montaje en
pared. NO lo instale sobre el cielo raso o sofito.
Mueva el interruptor de tiempo
(ON-TIME) a 1, 5 ó 10 minutos
Apague el interruptor por
un segundo y préndalo de
nuevo
Resumen de las modalidades del
interruptor
* Si se confunde mientras cambia de fases, apague
la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).
PRUEBA
AUTOM.
MODO
MANUAL
Para una fácil instalación escoja una luz con un
interruptor de pared.
Para un mejor funcionamiento, instale el aparato a casi
2,4 m del suelo.
NOTA: Si el aparato está instalado a
más de 8 pies (2,4 m), si se apunta el detector hacia
abajo se reducirá la distancia de cobertura.
