15 598-1343-00
Montage De La Commande
D’Éclairage
❒ Aligner la plaque de garde de la commande d’éclai-
rage et le joint à la plaque d’adaptation (s’il y a lieu)
avec la boîte de jonction. Insérer et serrer les vis
de montage.
❒ Si elle n’est pas montée dans un boîter étanche ou
si une plaque d’adaptation est utilisée, calfeutrer
la plaque murale et la surface de montage avec
un scellant au silicone.

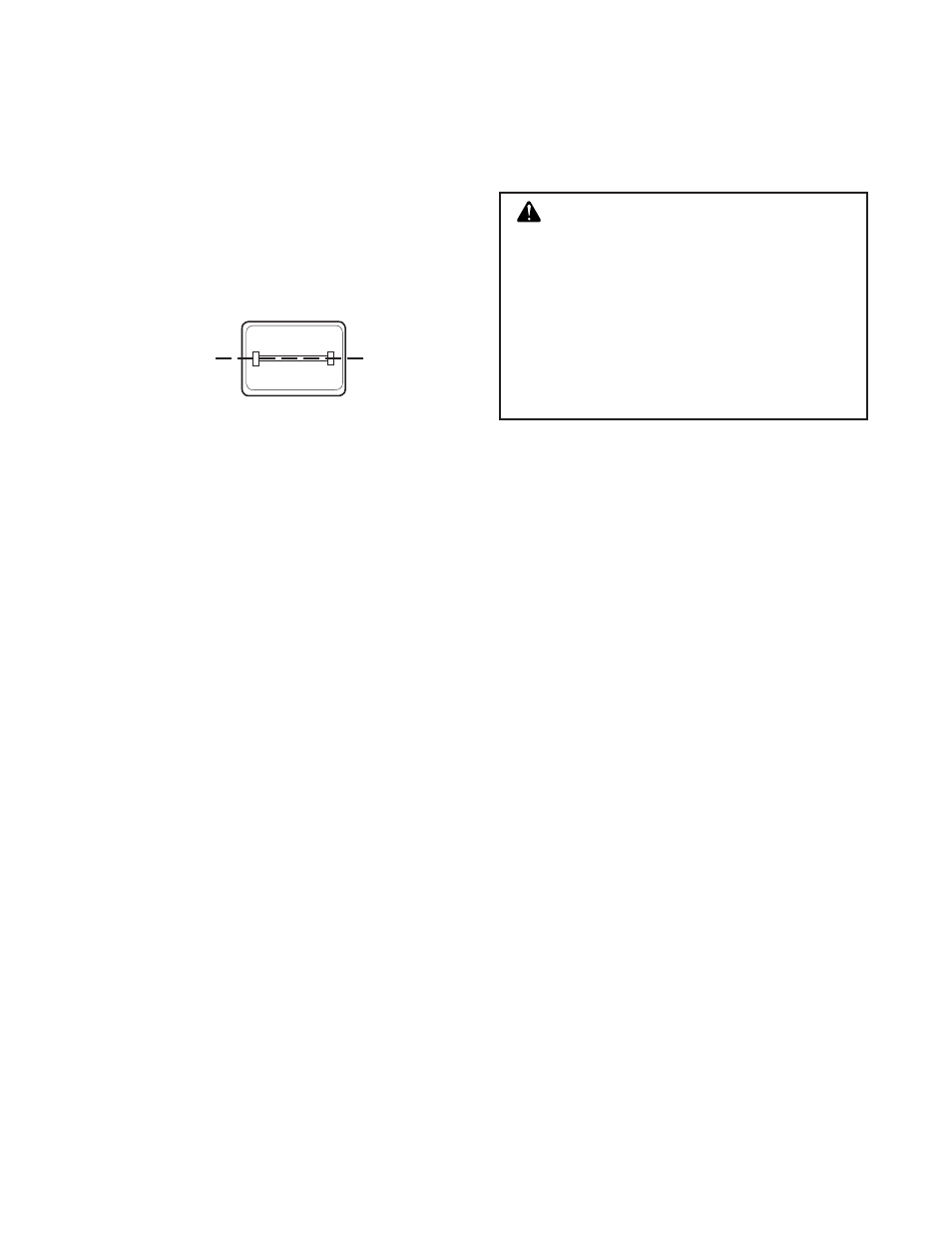

MONTER HORIZONTALEMENT
Installation et remplacement de
l’ampoule
❒ Avant de remplacer l’ampoule, couper l’alimenta-
tion et laisser refroidir le luminaire.
Le luminaire halogène doit être
monté horizontalement (± 4°).
❒ Enlever le couvercle de verre et retirer la vieille
ampoule en la faisant glisser vers la droite jusqu’à
ce que le bout gauche de l’ampoule se dégage de
la douille gauche.
❒ Pour insérer la nouvelle ampoule, pousser celle-ci
dans la douille droite de manière que l’ampoule
s’insère complètement dans la douille gauche.
❒ S’assurer que l’ampoule est bien insérée et ap-
puyée.
❒ Replacer le couvercle de verre.
Pour fonctionner correctement et sécuritairement,
l’appareil d’éclairage doit être au-dessus du
détecteur et la tête du détecteur doit être tournée
de manière que les commandes soient en bas.
+/- 4°
AvERTISSEMENT: Pour éviter les risques
de brûlure ou d'incendie
• Laisser l’appareil refroidir avant de le toucher.
L’ampoule et l’appareil fonctionnent à haute tem-
pérature.
• Garder l’appareil à au moins 51 mm des matériaux
combustibles. Ne pas pointer vers des objets à
moins de 1 m.
• Utiliser seulement des ampoules halogènes à deux
broches T au tungstène, de 500 watts maximum,
120 Vca.
