16

598-1343-00

RANGE

10 5 1 TEST

ON-TIME

MAX

MIN

RANGE

ON-TIME

10 5 1 TEST

MINUTES

MIN

MAX

180°

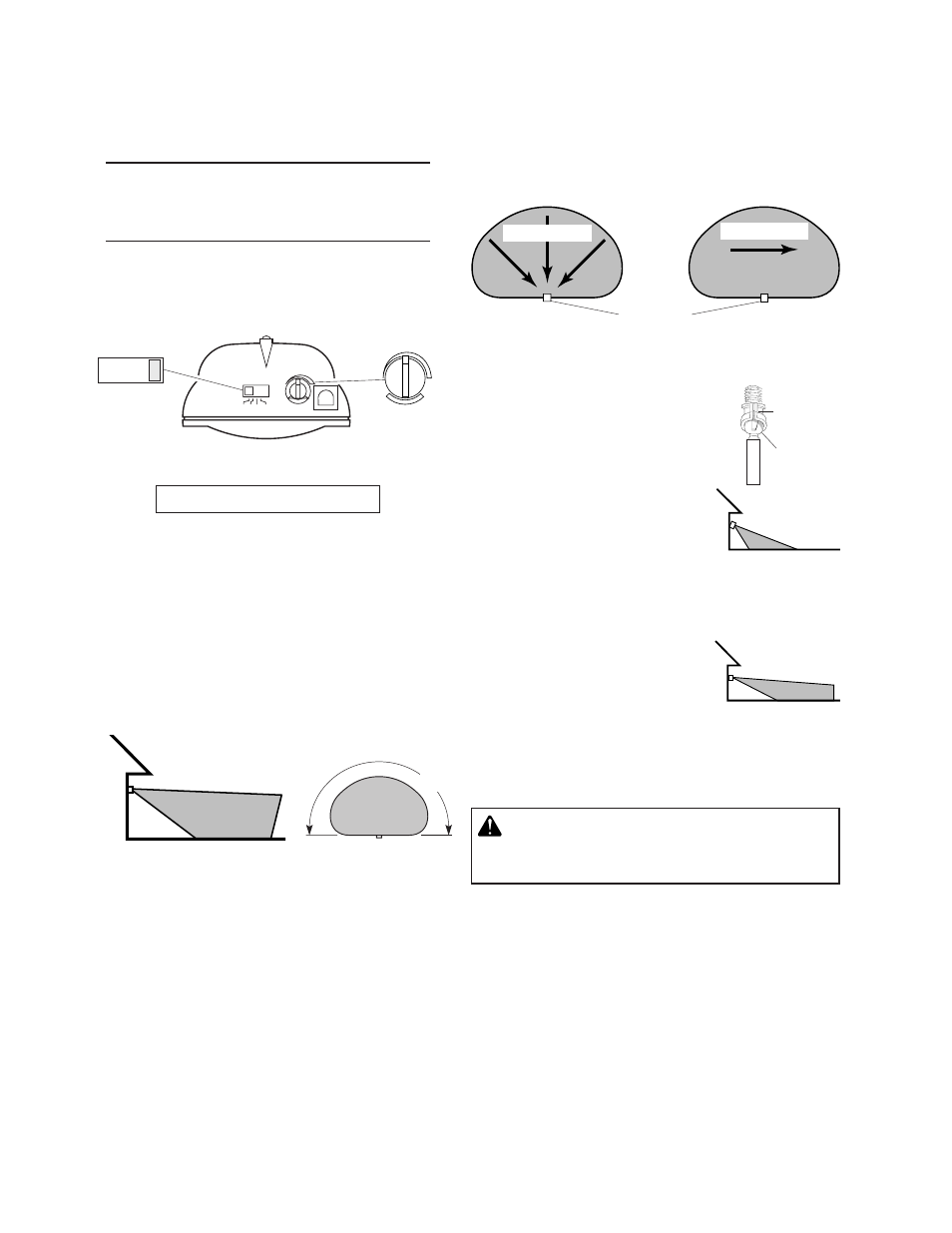

ESSAIS ET RÉGLAGES

Mettre en circuit le disjoncteur et l’interrupteur
d’éclairage.

NOTE: Le capteur doit se réchauffer 1

1

/

2

minute avant

de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1

1

/

2

minute.

Placez la commande RANGE à sa position

intermédiaire (à mi-chemin entre MIN et MAX) et
la commande ON-TIME à la positon TEST.

Desserrer la vis de blocage
de la rotule et faire pivoter le
détecteur pour pointer.

Marcher dans la zone de

couverture et noter à quel en-
droit l’éclairage se déclenche.
Déplacer la tête du détecteur
vers le haut, le bas ou le côté
pour modifier la zone de cou-
verture.

Régler la sensibilité (RANGE)

selon les besoins. Une trop
grande sensibilité pourrait
causer des déclenchements
intempestifs.

Fixer la tête du détecteur en

position en serrant la vis de
blocage. Éviter de trop serrer
la vis.

Placer l’interrupteur ON-TIME

à 1, 5 ou 10 minutes.

Bas du détecteur

Éviter de pointer l’appareil:

• en direction d'objets dont la température change rapidement,

tels que

des bouches d'air chaud et des climatiseurs.

De telles sources de chaleur peuvent provoquer des dé-
clenchements intempestifs.

• vers des endroits où

des animaux, des véhicules ou des

passants peuvent déclencher la commande.

• sur

de grands objets clairs à proximité qui réfléchissent

la lumière du jour et risquent de déclencher le dispositif
d'arrêt. Ne pas pointer d'autres appareils d'éclairage vers
le détecteur.

21 m

2.4 m

Détecteur

Mouvement

Mouvement

AvERTISSEMENT - Risque d'incendie ! Ne pas

pointer les lampes vers une surface combustible
située à moins de 1 mètre.

Portée maximale

Angle de

couverture maximale

Le moins sensible

Le plus sensible

Vis de
blocage

Rotule

Pointer le détec-

teur vers le bas

pour réduire la

couverture

Pointer le détec-
teur vers le haut

pour augmenter

la couverture

NOTE : Lorsque le luminaire est installé à une hauteur
supérieure à 8 pi (2,4 m), le fait de diriger le détecteur
vers le bas réduit la portée de la couverture.
Le détecteur est moins sensible au mouvement dans
sa direction.
