49-5000561 Rev. 2
INSTRUCCIONES DE INST
ALACIÓN

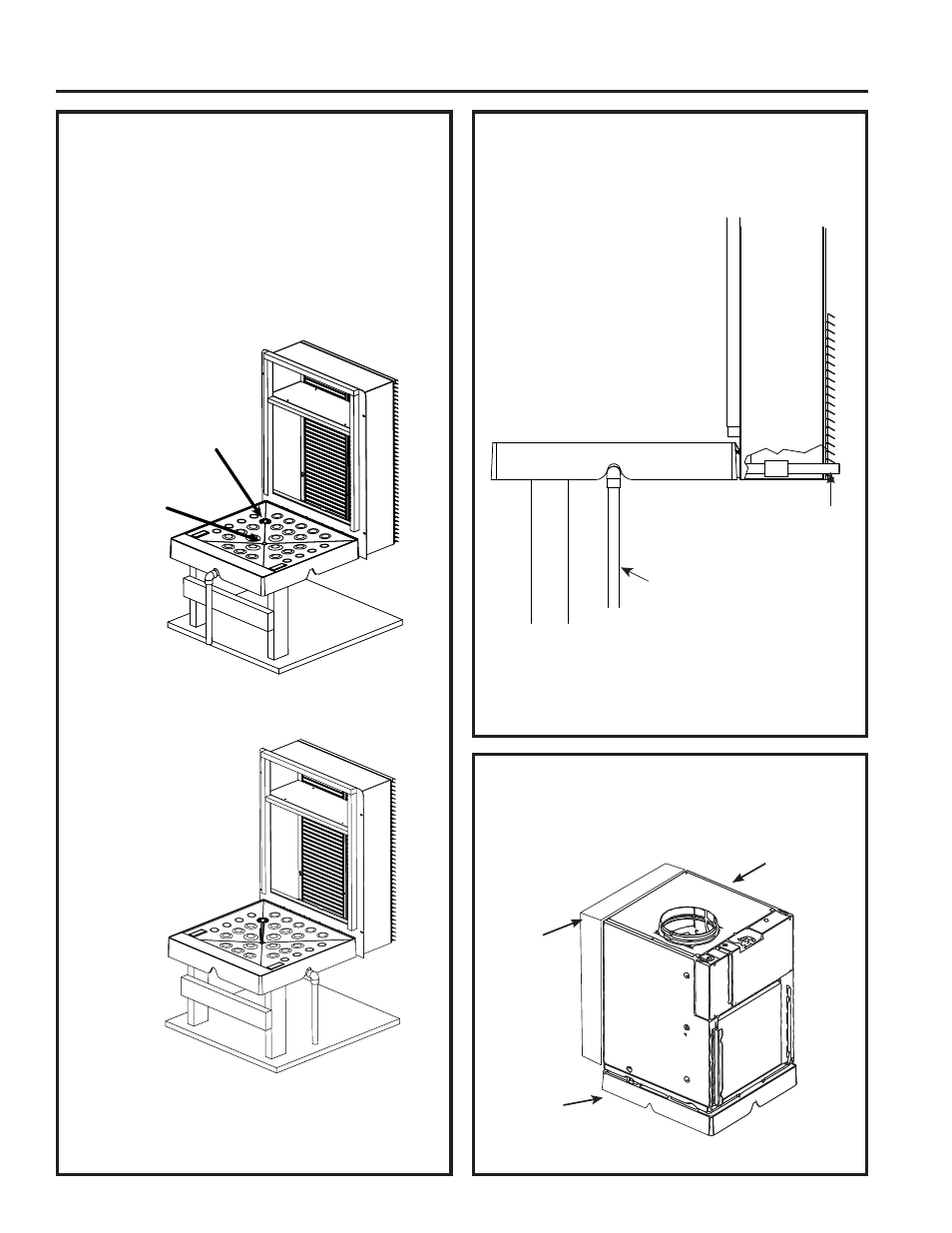

Instalación del Zoneline
4. Conexiones Completas del
Drenaje de Condensados
Se deberá adherir un drenaje exterior o uno interior
a la conexión del drenaje principal. Se suministra un
drenaje secundario en caso de que sea requerido
por los códigos estatales y locales. Para una correcta
instalación del drenaje, consulte los códigos locales.
Si el drenaje secundario no será usado, selle su
SXHUWRGHGUHQDMHFRQXQWDSyQ)137GHô´
Información General de Drenaje
Drenaje Interior (Principal)
6LHO'UHQDMH
Secundario No
Será Usado, selle
el mismo con un
WDSyQ)137GHô´
'UHQDMH
Principal
Conduzca la tubería de
condensados hasta la
WXEHUtDGHGHVDJHGHO
LQWHULRUGHODHGL¿FDFLyQ
con la ventilación
adecuada, de acuerdo
con los códigos de
construcción locales.
Conexión de la tubería
GHGHVDJHKDFLD
la derecha de la
plataforma
4. Conexiones Completas del
Drenaje de Condensados (cont)
Drenaje Exterior (Secundario)
Para realizar la instalación del drenaje, consulte el
manual de instrucciones de la plataforma de drenaje.
'HVHUQHFHVDULRH[WLHQGD
la tubería de drenaje
secundaria a través del
plénum y la rejilla. Use
un conector de tubería y
una tubería adicional para
asegurar que la tubería de
drenaje se extienda más
allá de la rejilla exterior.
Extienda la tubería de
drenaje secundaria
dentro del plénum o
a través de la rejilla
exterior. Se deberá
modificar la rejilla
para permitir que sea
atravesada por la
tubería de drenaje.
'UHQDMH
Principal
5. Instale la Unidad al Plénum
Alinee la unidad con la abertura del plénum y deslice la
misma hacia este último, a fin de asegurar que quede
correctamente apoyada con la plataforma de drenaje.
Unidad
Plénum
de Pared
Plataforma
GH'UHQDMH
