Nikon 7x50 WX IF Binocular (Black) User Manual
Page 54
54
Jp
De
En
It
Es
Se
Fr
Nl
Ru
No
Pb
Dk
Pl
Cz
Fi
Ro
Hu

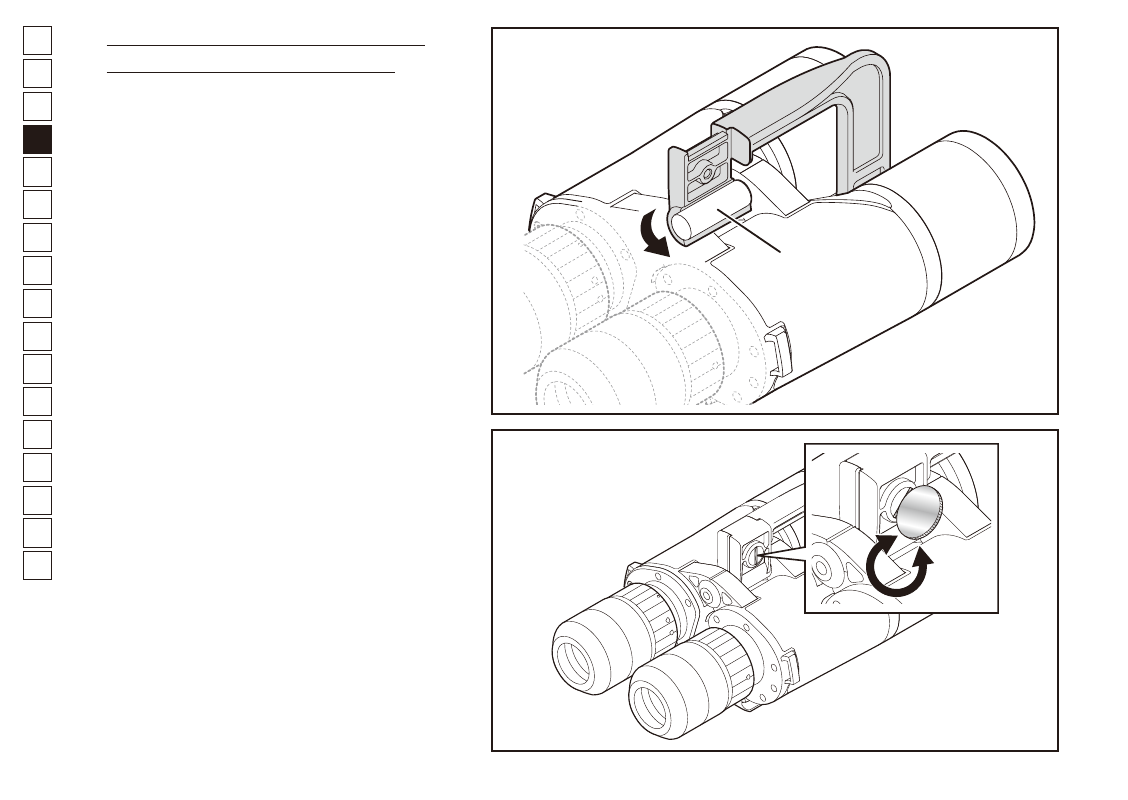

Fixation de l'adaptateur pour
trépied TRA-5 aux jumelles
* Les jumelles sont lourdes : veillez à ne pas
les laisser tomber.
*
2
,
3
et
5
correspondent aux pièces
indiquées dans (
F
).
1) Ouvrez la distance interpupillaire sur
les jumelles.
2) Tournez la vis de fixation (
3
) de la
pince (
2
) sur l'adaptateur pour trépied
dans le sens inverse des aiguilles d'une
montre en utilisant une pièce de
monnaie, etc. pour retirer la pince.
3) Insérez l'adaptateur de trépied du côté de
l'objectif des jumelles.
• Réglez l'axe central des jumelles dans
la fixation d'axe central (
5
) de
l'adaptateur pour trépied (
G
).
• Veillez à ne pas endommager les jumelles.
4) Fixez la pince (
2
) à l'adaptateur pour
trépied, et faites tourner la vis de
fixation (
3
) dans le sens des aiguilles
d'une montre pour fixer les jumelles à
l'adaptateur pour trépied.
• Après avoir serré la vis à l'aide de vos
doigts, serrez-la en utilisant une
pièce de monnaie, etc.
5) Réglez avec précision la distance
interpupillaire sur les jumelles.
• Pour régler la distance interpupillaire,
veuillez vous reporter à la figure de la
page 50.
Une fois installé, le système de fixation se
présente comme indiqué dans (
H
). Vous
pouvez aussi ranger les jumelles dans leur
étui avec l'adaptateur pour trépied installé.
G
Axe central
H
