A TRA-5 tripod adapter
csatlakoztatása a távcsőhöz
* Vigyázzon, hogy el ne ejtse a távcsövet,
hiszen nehéz.
* A
2
,
3
és
5
az (
F
) ábrán jelzett
alkatrészekre vonatkoznak.
1) Nyissa szét a távcsövet a
pupillatávolság növeléséhez.
2) Forgassa el a tripod adapteren a
kengyel (
2
) csatlakoztató csavarját
(
3
) az óramutató járásával
ellentétesen egy érmével vagy más
hasonlóval a kengyel eltávolításához.
3) A tripod adaptert a távcső objektív
lencséjének oldaláról helyezze be.
• Illessze a távcső középtengelyét a
középtengely kengyelébe (
5
) a
tripod adapteren (
G
).
• Vigyázzon, hogy ne sérüljön meg a távcső.
4) Csatlakoztassa a kengyelt (
2
) a tripod
adapterre, és forgassa a csatlakoztató
csavart (
3
) az óramutató járásával
megegyező irányba a távcső tripod
adapterhez való rögzítéséhez.
• Miután meghúzta a csavart az ujjaival, húzza
meg egy érmével vagy más hasonló tárggyal is.
5) Végezze el a távcső
pupillatávolságának finombeállítását.
• A pupillák közötti távolság
beállításához tekintse meg az 232.
oldalon lévő ábrát.

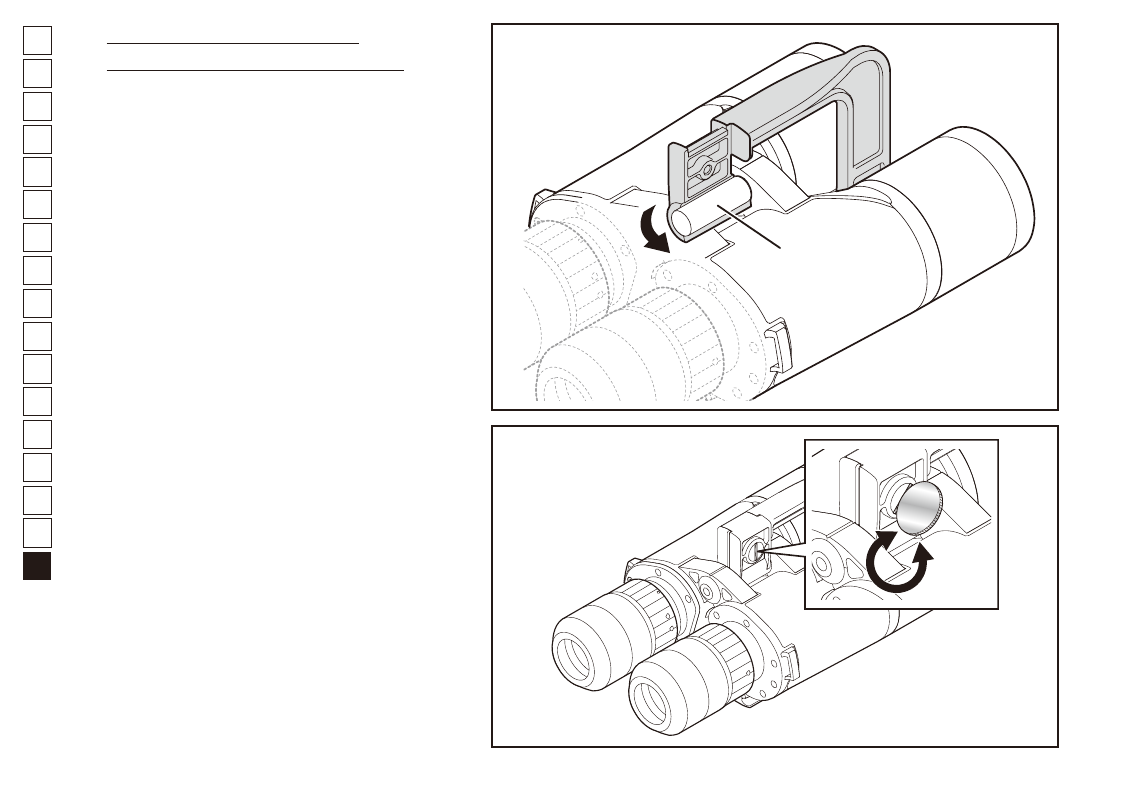

A csatlakoztatás befejezését a (
H
) ábra
mutatja. Csatlakoztatott tripod adapterrel a
távcsövet a tokban is tárolhatja.
G
Középtengely
H
